PTN5110NHQZ

产品分类: 其他接口芯片
厂牌: NXP SEMICONDUCTORS
产品描述: Low Speed/Full Speed/High Speed USB Power Delivery Controller USB 3.1 3.3V T/R 16-Pin HX2QFN EP
供应商型号: 20M-PTN5110NHQZ
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS 其他接口芯片 PTN5110NHQZ

PTN5110NHQZ概述


    产品简介


    PTN5110是一款符合TCPC规范的单端口USB电源传输(PD)物理层集成电路(IC),旨在实现Type-C端口管理器(TCPM)的Type-C配置通道(CC)接口和USB PD物理层功能。这款IC主要应用于系统平台,如笔记本电脑、台式机、Chromebook、平板电脑、可转换设备等。此外,根据应用架构,它也可用于扩展坞、显示器、配件、电缆适配器、智能手机等领域。PTN5110支持多种Type-C角色:Sink(电源接收端)、Source(电源输出端)、Sink with accessory support(带附件支持的电源接收端)或DRP(双向角色功率)。该IC还实现了Type-C CC模拟部分(如Rd/Rp/Ra检测、Rd/Rp指示)和PD Tx/Rx物理层及协议状态机的功能。

    技术参数


    - 类型:USB PD TCPC物理层集成电路
    - 主要功能:Type-C CC接口、USB PD物理层功能、TCPM控制、负载开关控制、VBUS电压监测、过温保护
    - 工作环境:-40°C到+85°C的温度范围
    - 输入电压范围:VDD 2.7 V至5.5 V,VBUS 4 V至25 V(最高可承受28 V)

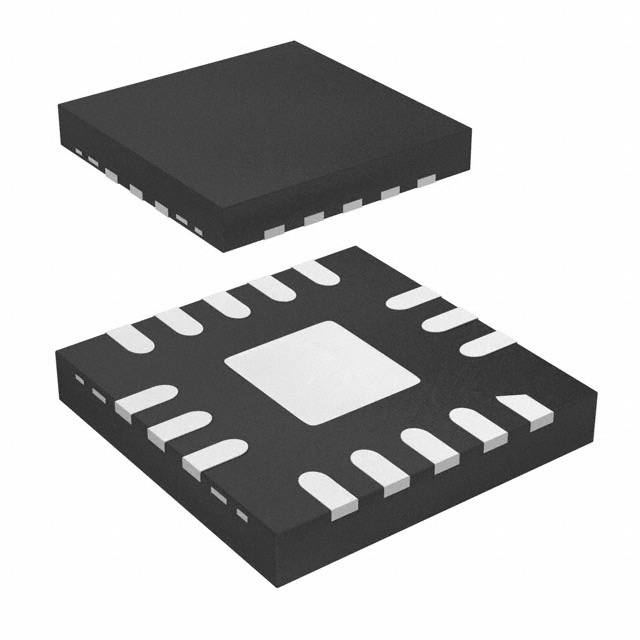

    - 封装形式:HX2QFN16,尺寸为2.6 mm x 2.6 mm x 0.35 mm,引脚间距为0.4 mm
    - 通信接口:I2C总线接口,支持标准模式(100 kHz)、快速模式(400 kHz)和快速模式加(1 MHz)
    - 电流限制:支持可编程电流限制
    - ESD防护:HBM 8 kV,CDM 1 kV

    产品特点和优势


    1. 灵活性:PTN5110提供了广泛的供电输入电压范围,具备高灵活性,适用于不同的系统平台。
    2. 多功能性:支持各种Type-C角色,并且能够处理死电池/无电源条件下的SNK行为。
    3. 安全性:集成了VCONN负载开关,并带有可编程电流限制、反向泄漏电流阻断和过温保护功能。
    4. 兼容性:通过TCPM进行协调工作,支持Type-C连接/断开检测、电源交付协商和合同支持、交替模式支持、VDM交换等。
    5. 便捷性:提供多种可选的I2C设备从地址,支持多端口实现。

    应用案例和使用建议


    应用案例
    - 笔记本电脑和台式机:PTN5110可实现多端口USB Type-C PD功能。
    - 智能手表和平板电脑:支持调试配件检测和插头方向检测,通过专用引脚和状态寄存器进行结果指示。
    - 扩展坞和移动显示器:支持电源路径控制,提供无缝的VBUS源电压转换。
    使用建议
    - 在应用PTN5110时,建议采用适当的保护二极管(例如PESD5V0S1USF/BSF)以保护CC1和CC2引脚免受电缆插拔和放电事件的影响。
    - 确保外部电容器正确连接到BYPASS和VCONNIN引脚,以提高系统的稳定性和可靠性。

    兼容性和支持


    - 兼容性:PTN5110支持多种Type-C角色和功能,可以与不同类型的电子元器件和设备兼容。
    - 支持:厂商提供详细的文档和技术支持,包括I2C寄存器描述、控制说明和流程图。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | VBUS电压异常 | 检查外部电容器是否正确连接 |
    | 引脚连接错误 | 重新检查并确保所有引脚按照手册正确连接 |
    | 过温保护激活 | 检查散热措施是否有效 |

    总结和推荐


    PTN5110是一款高度集成的USB PD TCPC物理层集成电路,具有广泛的应用范围和出色的性能。它提供了丰富的功能和良好的兼容性,能够满足不同系统平台的需求。总体而言,PTN5110是一款值得推荐的产品,特别适合于需要高灵活性和多功能性的应用场景。

PTN5110NHQZ参数

参数
长*宽*高 2.6mm*2.6mm*350μm
通用封装 HX-2QFN-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PTN5110NHQZ厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PTN5110NHQZ数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 其他接口芯片 NXP SEMICONDUCTORS PTN5110NHQZ PTN5110NHQZ数据手册

PTN5110NHQZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
