PCF2131TFY

产品分类: 实时时钟器件(RTC)
厂牌: NXP SEMICONDUCTORS
产品描述: HH:MM:SS:hh (12/24 hr) 64bit 1.2V 5.5V I2C,SPI YY-MM-DD-dd HLSON-16 贴片安装,黏合安装
供应商型号: 20M-PCF2131TFY
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS 实时时钟器件(RTC) PCF2131TFY

PCF2131TFY概述


    产品简介


    PCF2131:超低功耗高精度实时时钟
    PCF2131是恩智浦(NXP)公司生产的一款高精度、超低功耗的实时时钟(RTC),集成温度补偿晶体振荡器(TCXO)和一个32.768 kHz石英晶体。这款芯片适用于需要精准时间保持的应用场合,如电子计量(电力、水、燃气)、精密计时系统以及需要长时间无人值守操作的产品。

    技术参数


    - 工作温度范围:-40°C 到 +85°C
    - 温度补偿:通过内部电容进行温度补偿
    - 功耗:典型值为64 nA(在VDD = 3.3 V)
    - 温度补偿精度:±3 ppm(从-40°C到+85°C)
    - 供电电压:1.2 V 至 5.5 V
    - 通讯接口:双向400 kHz I2C总线和4线SPI总线(最高可达6.5 Mbit/s)
    - 其他特性:电池低电压检测、硬件复位、软件复位功能、可编程报警、可编程看门狗定时器等

    产品特点和优势


    - 高度集成:集成了32.768 kHz石英晶体和振荡器,简化了外部组件需求。
    - 超低功耗:典型功耗仅为64 nA,特别适合电池供电或对功耗要求严格的系统。
    - 精准度高:温度补偿设计确保了高精度的时间保持能力。
    - 多功能:包括可编程闹钟、事件时间戳、中断管理等功能,提供了丰富的控制选项。

    应用案例和使用建议


    应用场景:
    - 用于电、水、气表的电子计量。
    - 作为GPS接收器的一部分以减少首次定位时间。
    - 在需要精确过程计时的工业自动化控制系统中。
    使用建议:
    - 对于电池供电的应用,建议定期检查电池状态,确保备用电源的可靠性。
    - 配合外部处理单元使用时,应合理设置中断和警报功能,提高系统的响应速度和准确性。
    - 在低温环境中使用时,需考虑温度对晶体频率的影响,适时进行补偿。

    兼容性和支持


    PCF2131支持I2C和SPI两种通信接口,使其与多种微控制器和处理器兼容。厂商提供详尽的技术文档和支持,包括示例代码和应用指南,帮助客户快速开发出可靠的产品。

    常见问题与解决方案


    - 问题:电池低电压检测失败。
    - 解决方法:检查电池连接是否正常,或者更换新电池。

    - 问题:无法正确读取或写入时间数据。
    - 解决方法:确认通信接口配置无误,重置RTC并重新配置。

    总结和推荐


    总体而言,PCF2131是一款具备高度集成、超低功耗及高精度的实时时钟产品,非常适合那些需要精准时间保持和高可靠性运行的应用。由于其广泛的适用性和强大的功能集,我们强烈推荐此产品给需要高性能实时时钟的用户和开发者。

PCF2131TFY参数

参数
最大工作供电电压 5.5V
最小工作供电电压 1.2V
日期格式 YY-MM-DD-dd
时间格式 HH:MM:SS:hh (12/24 hr)
接口类型 I2C,SPI
存储容量 64bit
电池备用开关 -
16-LFDFN Exposed Pad

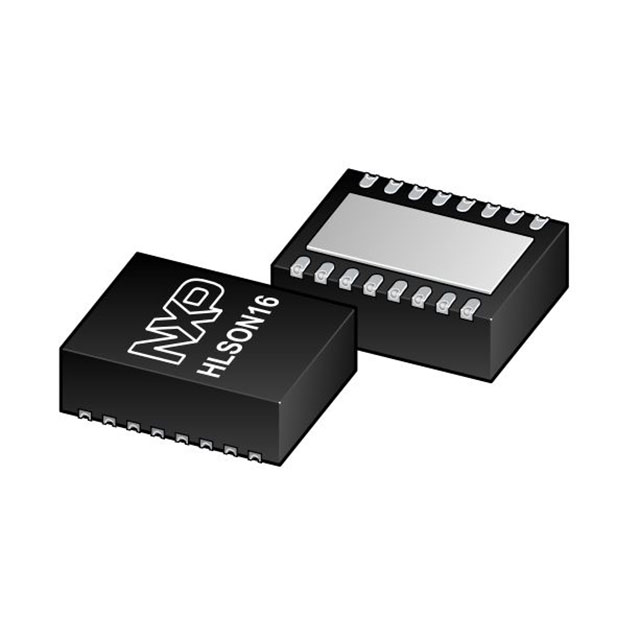

通用封装 HLSON-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PCF2131TFY厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PCF2131TFY数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 实时时钟器件(RTC) NXP SEMICONDUCTORS PCF2131TFY PCF2131TFY数据手册

PCF2131TFY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 25.1335
10+ ¥ 22.7955
30+ ¥ 21.042
50+ ¥ 19.2885
100+ ¥ 18.1195
库存: 484
起订量: 1 增量: 4000
交货地:
最小起订量为:1
合计: ¥ 25.13
