PCF85063ATL/1,118

产品分类: 实时时钟器件(RTC)
厂牌: NXP SEMICONDUCTORS
产品描述: HH:MM:SS (12/24 hr) 900mV 5.5V 2线,I2C,Serial YY-MM-DD-dd 否 HXSON-10 贴片安装 2.6mm(长度)
供应商型号: 20M-PCF85063ATL/1,118
供应商: NXP直供
标准整包数: 1

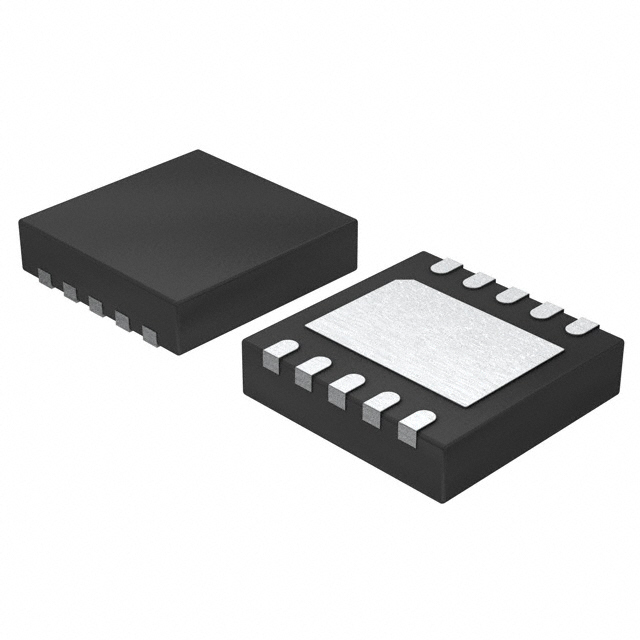

NXP SEMICONDUCTORS 实时时钟器件(RTC) PCF85063ATL/1,118

PCF85063ATL/1,118概述


    产品简介


    PCF85063A Tiny Real-Time Clock/Calendar
    PCF85063A 是一款针对低功耗优化的CMOS实时时钟(RTC)和日历芯片。这款芯片主要用于提供精确的时间和日期显示,并具备报警功能。其主要特点包括支持秒、分、时、日、星期、月、年的显示,同时可以集成到各种便携式电子设备中,如数码相机、视频摄像机、打印机、复印机、移动设备等。

    技术参数


    - 电源电压范围: 0.9 V 至 5.5 V
    - 低功耗: 典型电流消耗为0.22 μA(当VDD = 3.3 V时)
    - 最大数据速率: 400 kbit/s(通过两线双向I2C总线)
    - 时钟输出频率选择: 32.768 kHz, 16.384 kHz, 8.192 kHz, 4.096 kHz, 2.048 kHz, 1.024 kHz, 1 Hz
    - 集成可选负载电容: CL = 7 pF 或 CL = 12.5 pF
    - 内置功能: 报警功能、倒计时计时器、分钟中断、半分钟中断、振荡器停止检测、内部电源上电重置
    - 存储容量: 内置18个8位寄存器,自动递增寄存器地址

    产品特点和优势


    - 多功能集成: 同时具备时间、日期显示及报警功能,适用于多种设备。
    - 低功耗设计: 通过精细的电源管理实现低功耗,特别适合于电池供电设备。
    - 广泛的频率选择: 提供多个频率输出选项,满足不同应用需求。
    - 高精度: 基于32.768 kHz石英晶体的振荡器,确保时间的准确性。
    - 灵活配置: 支持多种封装形式,便于集成到不同的设备中。

    应用案例和使用建议


    应用案例:
    - 数码相机: 实现时间戳记录,方便图像管理。
    - 移动设备: 提供精准的时间同步,保证用户界面的操作流畅。
    - 工业设备: 如打印机、复印机,用于定时任务管理和操作记录。
    使用建议:
    - 在选择具体型号时,应考虑设备的工作电压和所需频率,以确保最佳性能。
    - 确保与I2C总线正确连接,遵循时序要求进行数据传输。
    - 根据实际应用需求设置合适的报警时间,以避免误触发或漏报。

    兼容性和支持


    - 兼容性: PCF85063A 支持标准I2C总线协议,适用于多种微控制器和系统。
    - 封装选项: 提供多种封装形式,包括SO8塑料小外形封装、DFN2626-10塑料热增强超薄小外形封装和TSSOP8塑料薄型紧缩小外形封装,方便根据应用需求选择合适封装。
    - 技术支持: NXP半导体提供详尽的技术文档和支持服务,帮助用户快速上手并解决可能遇到的问题。

    常见问题与解决方案


    - Q: 如何确保PCF85063A正常启动?
    - A: 在首次启动时,需确保VDD电压为零伏。如果不能保证,应在电源稳定后使用软件复位命令进行初始化。

    - Q: 如何处理时间不准确的问题?
    - A: 检查系统时钟频率是否设置正确,并确认外部晶体振荡器负载电容的选择是否符合规定值。

    总结和推荐


    PCF85063A是一款专为低功耗设计的实时时钟和日历芯片,具备多项独特功能和优势,适用于多种便携式和固定设备。无论是从技术规格还是实际应用效果来看,它都是一款可靠且高效的解决方案。强烈推荐将其用于需要高精度时间管理和日期记录的应用场合,特别是在需要低功耗和小巧尺寸的设计中。
    通过以上分析,我们可以看出PCF85063A不仅在功能上全面,而且在兼容性、功耗控制和实用性方面均表现出色,是一款非常值得推荐的产品。

PCF85063ATL/1,118参数

参数
存储容量 -
电池备用开关
最大工作供电电压 5.5V
最小工作供电电压 900mV
日期格式 YY-MM-DD-dd
时间格式 HH:MM:SS (12/24 hr)
接口类型 2线,I2C,Serial
长*宽*高 2.6mm(长度)
通用封装 HXSON-10
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PCF85063ATL/1,118厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PCF85063ATL/1,118数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 实时时钟器件(RTC) NXP SEMICONDUCTORS PCF85063ATL/1,118 PCF85063ATL/1,118数据手册

PCF85063ATL/1,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6787 ¥ 5.6673
10+ $ 0.5818 ¥ 4.8577
50+ $ 0.4848 ¥ 4.0481
100+ $ 0.4363 ¥ 3.6433
500+ $ 0.3757 ¥ 3.1373
1000+ $ 0.3151 ¥ 2.6313
库存: 55000
起订量: 1 增量: 4000
