74HCT4046ADB,112

产品分类: 锁相环
厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: CY-74HCT4046ADB,112
供应商: Avnet
标准整包数: 1

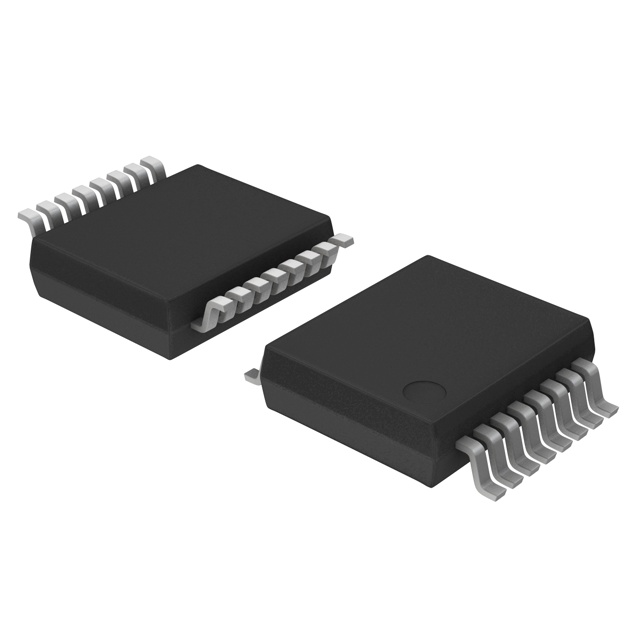

NXP SEMICONDUCTORS 锁相环 74HCT4046ADB,112

74HCT4046ADB,112概述

    74HC4046A/74HCT4046A Phase-Locked Loop with VCO

    1. 产品简介


    产品类型:
    74HC4046A 和 74HCT4046A 是高速硅门CMOS设备,属于相位锁定环(PLL)与电压控制振荡器(VCO)集成的器件。
    主要功能:
    - 支持三种不同的相位比较器,分别为EXCLUSIVE-OR、Edge-triggered J-K flip-flop 和 Edge-triggered RS flip-flop。
    - 高线性度的电压控制振荡器(VCO),具有优秀的线性度和低频率漂移特性。
    - 提供抑制信号和噪声的能力,确保在不同频率下稳定工作。
    应用领域:
    - 调频调制和解调。
    - 频率合成和倍频。
    - 频率鉴别。
    - 声音解码。
    - 数据同步和条件化处理。
    - 电压-频率转换。
    - 电机速度控制。

    2. 技术参数


    工作条件:
    - VCO 部分的工作电源电压范围为 3.0 V 至 6.0 V。
    - 数字部分的工作电源电压范围为 2.0 V 至 6.0 V。
    - 中心频率在 VCC = 4.5 V 条件下可达 17 MHz(典型值)。
    输入输出:
    - SIGIN 和 COMPIN 输入端的逻辑电平相同,均为标准HC/T家庭输入逻辑电平。
    - 输入信号频率必须具有50%的占空比才能获得最大的锁定范围。
    静态特性:
    - 输入泄漏电流范围:±30 μA。
    - 输出电压范围:高电平 VCC - 0.5 V,低电平 0.16 V 至 0.26 V。

    3. 产品特点和优势


    - 低功耗:该芯片具备高效的能量管理,可以降低待机状态下的功耗。
    - 灵活配置:可以选择三种不同的相位比较器,适用于多种应用场景。
    - 高可靠性:ESD保护满足 HBM JESD22-A114F 超过 2000 V,MM JESD22-A115-A 超过 200 V。
    - 宽工作温度范围:存储温度范围从 -65°C 到 +150°C,适用于广泛的工业应用。

    4. 应用案例和使用建议


    应用案例:
    - 在音频解码和频率合成器中,通过集成VCO实现调频和解调功能。
    - 用于电机控制时,通过精确调节频率来控制电机速度。
    使用建议:
    - 确保外部电阻和电容值合理选择,以保证电路工作的稳定性和可靠性。
    - 使用低通滤波器时,注意选择合适的RC值,以确保频率响应特性符合设计要求。

    5. 兼容性和支持


    - 该产品提供 SO16、SSOP16 和 TSSOP16 三种封装形式。
    - 提供详细的ESD保护特性,确保使用过程中具有良好的抗静电能力。
    - Nexperia 提供全面的技术支持和售后服务,确保客户在使用过程中遇到任何问题时能够得到及时的帮助。

    6. 常见问题与解决方案


    常见问题:
    - Q: 电源电压不正常导致器件无法工作。
    A: 检查电源电压是否在规定的范围内,确保电压稳定。

    - Q: 设备在某些情况下出现不稳定现象。
    A: 检查外部电阻和电容值,确保它们的阻值和电容量符合设计需求。

    - Q: 无法达到预期的频率范围。
    A: 检查低通滤波器的设计参数,确保频率响应特性符合预期。

    7. 总结和推荐


    综合评估:
    74HC4046A 和 74HCT4046A 相位锁定环结合电压控制振荡器的设计,在多个应用领域中表现出色。其独特的功能和优势使其在市场上具有强大的竞争力。特别是其优秀的线性度和低功耗特性,使得其在各种高频应用场合中具有很高的实用价值。
    推荐使用:
    鉴于该产品的优秀特性和广泛的应用范围,强烈推荐将其应用于需要高性能相位锁定和频率控制的电子系统中。无论是消费电子产品还是工业控制系统,这款器件都将是理想的选择。

74HCT4046ADB,112参数

参数
最小工作供电电压 -
PLL-锁相环 -
最大输入频率 -
最大工作供电电压 -
通用封装 SSOP
零件状态 在售
包装方式 管装
