PSMN6R1-30YLD115

产品分类: 场效应管(MOSFET)
厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号:
供应商:
标准整包数: 0
NXP SEMICONDUCTORS 场效应管(MOSFET) PSMN6R1-30YLD115

PSMN6R1-30YLD115概述

    PSMN6R1-30YLD MOSFET 技术手册解析

    产品简介


    PSMN6R1-30YLD 是一款 N 沟道增强型 MOSFET,采用LFPAK56封装,耐压高达30V,导通电阻为6.1mΩ,专为逻辑电平驱动设计。这种高性能MOSFET利用NextPowerS3技术,特别适用于高效率和高频开关应用。其主要应用领域包括服务器、电信设备、电压调节模块(VRM)、点负载(POL)模块及电机控制等领域。

    技术参数


    - 工作电压:最高工作电压为30V(VDS)。
    - 导通电流:最大连续导通电流可达66A(ID)。
    - 静态参数:
    - 导通电阻RDSon: 在VGS=4.5V时,典型值为6.5mΩ;在VGS=10V时,典型值为5.05mΩ。
    - 动态参数:
    - 总栅极电荷QG(tot): 在VGS=4.5V时,典型值为6.8nC。

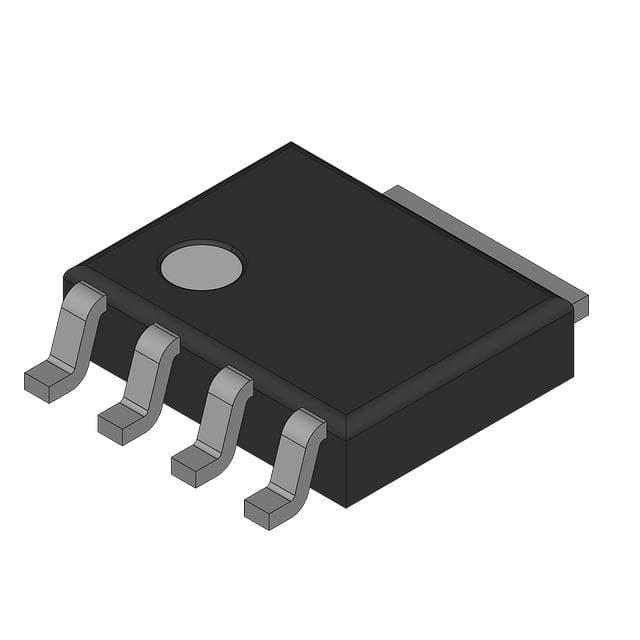

    - 封装信息:采用LFPAK56/Power-SO8封装,具有4个引脚,其中两个为源极(S),一个为栅极(G),一个为焊盘(mounting base)。
    - 热阻抗:从结到焊盘的热阻为3.22K/W,从结到环境的热阻为50K/W(最大)。

    产品特点和优势


    - 超低QG, QGD 和QOSS: 这些参数对于实现系统高效运作至关重要,特别是在较高频率下的工作。
    - 快速软恢复: s因子>1,有助于减少瞬态尖峰,降低电磁干扰。
    - 独特“SchottkyPlus”技术: 在25°C时泄漏电流<1 µA,同时具备肖特基二极管性能,无泄露问题。
    - 低寄生电感和电阻: 有助于进一步提升整体效率。
    - 高可靠性焊接方式: 无胶粘和焊线,可在175°C环境下通过测试。
    - 可波峰焊: 暴露引脚便于视觉检查,适合批量生产。

    应用案例和使用建议


    - 服务器与电信设备: 主要用于DC-to-DC转换器的电源管理,提高能效和降低噪声。
    - VRM 和 POL模块: 提供稳定的电压输出,增强系统的稳定性。
    - 电机控制: 由于其低RDSon,可有效减少功耗并提高转速控制精度。

    使用建议:
    - 在高频应用场合下,需考虑散热设计以保证MOSFET的长期稳定运行。
    - 需使用适当的栅极电阻以控制驱动速度,避免过冲或振铃现象。

    兼容性和支持


    该MOSFET可直接替代其他符合相同封装标准的产品,如LFPAK56封装的其他型号。制造商提供了详尽的技术文档和支持服务,帮助客户解决潜在的应用难题。

    常见问题与解决方案


    - Q:启动电流过高怎么办?
    - A:建议适当增加栅极电阻(例如10Ω),从而限制电流。
    - Q:散热不良导致温度过高如何处理?
    - A:确保采用合理布局并安装散热片,必要时考虑液冷方案。
    - Q:EMI问题严重怎么办?
    - A:可通过增加滤波电容、调整PCB布线方式来降低电磁干扰。

    总结和推荐


    综上所述,PSMN6R1-30YLD是一款专为高效率和高频应用而设计的MOSFET。它拥有卓越的导通性能、快速响应时间和低损耗特性,非常适合于要求高可靠性的应用场景。总体而言,这款产品是市场上极具竞争力的选择之一,强烈推荐给需要高性能功率管理的工程团队。

PSMN6R1-30YLD115参数

参数
配置 -
最大功率耗散 -
Ciss-不同 Vds 时的输入最大电容 -
FET类型 -
Vgs-栅源极电压 -
Id-连续漏极电流 -
栅极电荷 -
Vds-漏源极击穿电压 -
Vgs(th)-栅源极阈值电压 -
Rds(On)-漏源导通电阻 -
通道数量 -
通用封装 LFPAK
零件状态 在售
包装方式 散装

PSMN6R1-30YLD115厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PSMN6R1-30YLD115数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 场效应管(MOSFET) NXP SEMICONDUCTORS PSMN6R1-30YLD115 PSMN6R1-30YLD115数据手册

PSMN6R1-30YLD115封装设计

查看详情并下载
Symbol
Footprint
3D Model
