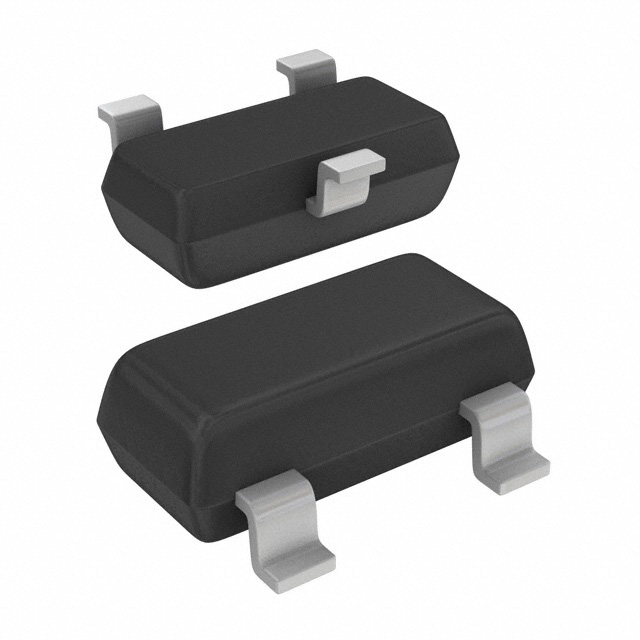

BFU520AVL

产品分类: 三极管(BJT)
厂牌: NXP SEMICONDUCTORS
产品描述: NPN 450mW 3V 30V 12V 30mA SOT-23,TO-236AB 贴片安装
供应商型号: 568-BFU520AVLTR-ND
供应商: Digi-Key
标准整包数: 10000
NXP SEMICONDUCTORS 三极管(BJT) BFU520AVL

BFU520AVL概述

    BFU520A NPN Wideband Silicon RF Transistor

    1. 产品简介


    基本介绍:
    BFU520A 是一种用于高频、低噪声应用的NPN硅射频晶体管,封装形式为塑料、三引脚SOT23封装。BFU520A属于BFU5家族系列的一部分,适用于小信号到中功率的应用,最高频率可达2GHz。

    2. 技术参数


    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    | :: | :: | :: | :: | :: | :: | :: |
    | VCB | 集电极-基极电压 | 开路发射极 | - | - | 24 | V |
    | VCE | 集电极-发射极电压 | 开路基极 | - | - | 12 | V |
    | 短接基极 | - | - | 24 | V |
    | VEB | 发射极-基极电压 | 开路集电极 | - | - | 2 | V |
    | IC | 集电极电流 | - | 5 | 30 | mA |
    | PTot | 总功率耗散 | Tsp ≤ 87°C | - | - | 450 | mW |
    | hFE | 直流电流增益 | IC = 5mA; VCE = 8V | 60 | 95 | 200 | - |

    3. 产品特点和优势


    特点和优势:
    - 低噪声、高击穿电压RF晶体管
    - 符合AEC-Q101标准
    - 最小噪声系数(NFmin)= 0.7 dB(900 MHz)
    - 最大稳定增益(MSG)= 18 dB(900 MHz)
    - 11 GHz ft 硅技术

    4. 应用案例和使用建议


    应用案例:
    - 需要高电源电压和高击穿电压的应用
    - 宽带放大器(高达2GHz)
    - 工业、科学和医疗(ISM)应用的低噪声放大器
    - ISM频段振荡器
    使用建议:
    - 在使用BFU520A设计宽带放大器时,需要特别关注电源管理和散热设计,以确保最佳性能和可靠性。
    - 在设计低噪声放大器时,注意选择合适的阻抗匹配网络,以实现最佳噪声系数。

    5. 兼容性和支持


    兼容性:
    - BFU520A与现有许多RF系统和模块兼容,可以方便地集成到各种应用中。
    - 厂商提供全面的技术文档和支持,包括模型文件、应用笔记等。
    支持信息:
    - 厂商提供详细的设计支持,包括SPICE模型、S参数、噪声参数和模型文件等。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题1:晶体管工作温度范围?
    - 解决方案: BFU520A的工作温度范围是-40°C至+150°C。确保应用设计符合此温度范围。

    - 问题2:晶体管的最大功率损耗?
    - 解决方案: 最大总功率耗散为450mW。在设计时需考虑散热设计以避免过热。

    7. 总结和推荐


    综合评估:
    BFU520A是一款高性能的NPN硅射频晶体管,适用于高频、低噪声应用。其低噪声系数、高稳定增益和宽工作频率范围使其在许多领域具有很高的市场竞争力。通过良好的技术支持和广泛的应用文档,BFU520A在工业、科学和医疗等领域具有显著的应用潜力。
    推荐:
    鉴于其卓越的性能和广泛的应用前景,强烈推荐在高频、低噪声应用的设计中使用BFU520A。

BFU520AVL参数

参数
VCEO-集电极-发射极最大电压 12V
VCBO-最大集电极基极电压 30V
最大集电极发射极饱和电压 -
最大功率耗散 450mW
集电极电流 30mA
VEBO-最大发射极基极电压 3V
配置 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
集电极截止电流 -
晶体管类型 NPN
通用封装 SOT-23,TO-236AB
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
