BUK7675-55A,118

产品分类: 场效应管(MOSFET)
厂牌: NXP SEMICONDUCTORS
产品描述: 62W(Tc) 4V@1mA 1个N沟道 55V 75mΩ@ 10A,10V 483pF@25V D2PAK 贴片安装
供应商型号: CY-BUK7675-55A,118
供应商: Avnet
标准整包数: 1

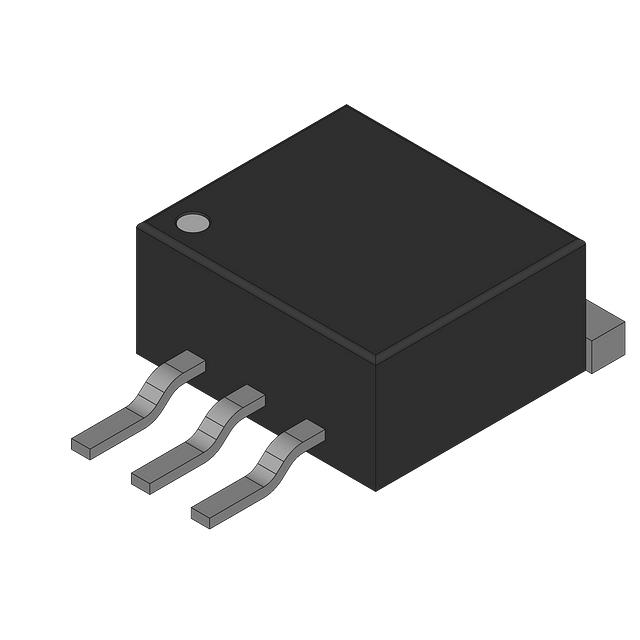

NXP SEMICONDUCTORS 场效应管(MOSFET) BUK7675-55A,118

BUK7675-55A,118概述

    BUK7675-55A N-channel TrenchMOS Standard Level FET 技术手册

    1. 产品简介


    BUK7675-55A 是一款由 Nexperia 生产的标准水平 N 沟道增强模式场效应晶体管(FET),采用塑料封装并结合了 TrenchMOS 技术。这款产品已按照适用的 AEC-Q101 标准设计和认证,适用于汽车关键应用。

    2. 技术参数


    - 额定电压 (VDS):最大 55V
    - 连续漏极电流 (ID):在 25°C 时为 20.3A,在 100°C 时为 14.3A
    - 脉冲峰值漏极电流 (IDM):最大 81A(持续时间≤10µs)
    - 最大总功耗 (Ptot):在 25°C 时为 62W
    - 最大栅源电压 (VGS):±20V
    - 漏源导通电阻 (RDSon):在 10V 栅源电压下,25°C 时为 64mΩ 至 75mΩ,在 175°C 时为 150mΩ
    - 输入电容 (Ciss):320pF 至 483pF
    - 输出电容 (Coss):92pF 至 113pF
    - 反向传输电容 (Crss):在 25V 电压下,1MHz 频率时为 64pF 至 90pF

    3. 产品特点和优势


    - AEC Q101 兼容性:确保符合汽车应用的标准。
    - 低导通损耗:得益于低 RDSon 值(漏源导通电阻)。
    - 标准水平门驱动源适应性:适合常规的门驱动源。
    - 高温适应性:工作温度范围可达 175°C,适用于热敏性环境。

    4. 应用案例和使用建议


    - 典型应用:用于 12V 和 24V 负载的开关电源,汽车和通用电力转换应用。
    - 电机、灯泡和电磁阀:这些应用通常需要高电流和高可靠性。
    - 使用建议:在高负载和高功率环境下,确保散热良好,避免因过热导致的故障。

    5. 兼容性和支持


    - 兼容性:本产品适用于标准的门驱动电路,可与其他常用电源管理组件配合使用。
    - 支持和维护:Nexperia 提供详细的技术文档和支持服务,有助于解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题 1:如何处理高电流脉冲?
    - 解决方法:确保外部电路设计能够承受高电流脉冲,并提供适当的散热措施。

    - 问题 2:如何提高长期稳定性?
    - 解决方法:注意散热管理,确保工作温度不超过 175°C 的极限值,并定期进行测试以确保长期稳定运行。

    7. 总结和推荐


    BUK7675-55A 是一款高性能的 N 沟道 TrenchMOS 场效应晶体管,具有出色的电气特性和广泛的应用范围。它的设计旨在满足汽车和其他对可靠性和性能要求高的应用需求。总体而言,这款产品是一款值得推荐的选择,特别适合需要高效、高可靠性电力控制的应用场合。

BUK7675-55A,118参数

参数
FET类型 1个N沟道
Vgs(th)-栅源极阈值电压 4V@1mA
Id-连续漏极电流 -
Vgs-栅源极电压 -
Vds-漏源极击穿电压 55V
Ciss-不同 Vds 时的输入最大电容 483pF@25V
配置 -
Rds(On)-漏源导通电阻 75mΩ@ 10A,10V
通道数量 -
栅极电荷 -
最大功率耗散 62W(Tc)
通用封装 D2PAK
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

BUK7675-55A,118厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

BUK7675-55A,118数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 场效应管(MOSFET) NXP SEMICONDUCTORS BUK7675-55A,118 BUK7675-55A,118数据手册

BUK7675-55A,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
