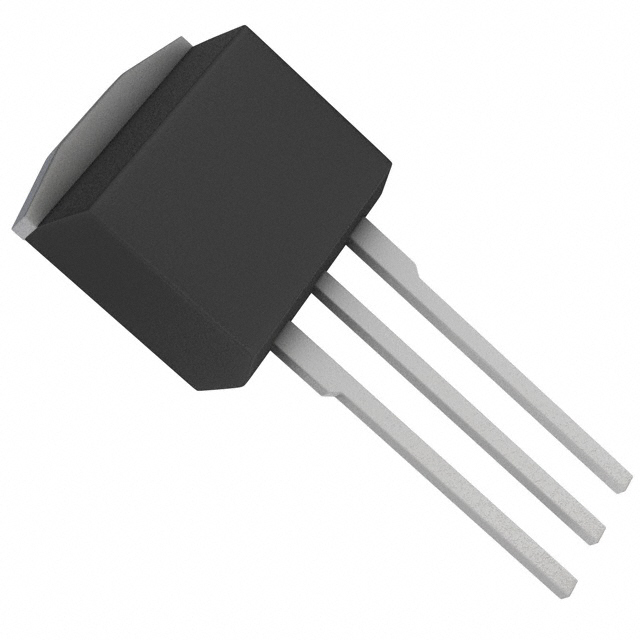

BUK9E4R4-40B,127

产品分类: 场效应管(MOSFET)
厂牌: NXP SEMICONDUCTORS
产品描述: 254W(Tc) 15V 2V@1mA 64nC@ 5 V 1个N沟道 40V 4mΩ@ 25A,10V 7.124nF@25V I2PAK 通孔安装
供应商型号: CY-BUK9E4R4-40B,127
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 场效应管(MOSFET) BUK9E4R4-40B,127

BUK9E4R4-40B,127概述


    产品简介


    产品名称: N沟道TrenchMOS逻辑电平场效应晶体管(FET)
    产品型号: BUK9E4R4-40B
    封装类型: 塑料单端封装(I2PAK),TO-262 SOT226
    制造商: NXP Semiconductors
    应用领域: 本产品符合AEC Q101标准,适用于汽车关键应用,如12V负载、汽车系统、通用电源开关、电机、灯和螺线管。

    技术参数


    - 额定电压:最大漏源电压 (VDS) 为 40V
    - 电流能力:
    - 最大连续漏极电流 (ID):25°C 下为 174A
    - 脉冲峰值漏极电流 (IDM):最大为 697A
    - 热性能:
    - 热阻从结点到安装底座 (Rth(j-mb)):0.59K/W
    - 热阻从结点到环境 (Rth(j-a)):最大为 60K/W
    - 静态特性:
    - 漏源导通电阻 (RDSon):5V栅极电压下最小为 3.9mΩ
    - 动态特性:
    - 总栅极电荷 (QG(tot)):25A漏极电流下为 64nC
    - 输入电容 (Ciss):25V漏源电压下为 5343pF

    产品特点和优势


    - 低导通损耗:由于低导通电阻,漏源导通电阻 (RDSon) 最小可达 3.9mΩ。
    - 适合逻辑电平门驱动源:支持逻辑电平门驱动,方便集成。
    - 适用于热要求高的环境:结温等级高达 175°C,满足汽车系统等高环境温度下的应用需求。
    - 符合AEC Q101标准:适合汽车应用。

    应用案例和使用建议


    - 应用场景:适用于12V负载、汽车系统、通用电源开关、电机、灯和螺线管。
    - 使用建议:
    - 在设计电路时,考虑到最高工作温度下的漏源导通电阻 (RDSon) 达到 8.3mΩ,需要适当选择散热方式以避免过热。
    - 在高频开关应用中,注意总栅极电荷 (QG(tot)) 的影响,合理选择栅极驱动器以减少能耗。

    兼容性和支持


    - 兼容性:与逻辑电平门驱动器和其他低压控制电路兼容。
    - 支持和服务:NXP Semiconductors 提供详细的技术支持文档和售后服务,确保用户在使用过程中得到及时帮助。

    常见问题与解决方案


    - 问题1:设备工作时温度过高
    解决方案:检查散热措施是否足够,增加散热片或采用主动冷却方法。
    - 问题2:栅极驱动信号不稳定
    解决方案:检查栅极驱动电路是否正常,确保信号稳定且无噪声干扰。
    - 问题3:电流过载
    解决方案:在电路中增加过流保护机制,如使用保险丝或断路器。

    总结和推荐


    综合评估:
    - BUK9E4R4-40B是一款高性能的N沟道TrenchMOS逻辑电平FET,具备低导通损耗、宽工作温度范围等优点。
    - 其出色的热性能使其能够在高温环境中稳定运行,特别适用于汽车和其他工业应用。
    推荐使用:
    - 强烈推荐用于需要高可靠性、低功耗且对温度敏感的应用场合。例如:汽车控制系统、电机驱动器、通用电源开关等。

BUK9E4R4-40B,127参数

参数
Vgs-栅源极电压 15V
Vds-漏源极击穿电压 40V
Rds(On)-漏源导通电阻 4mΩ@ 25A,10V
Ciss-不同 Vds 时的输入最大电容 7.124nF@25V
栅极电荷 64nC@ 5 V
配置 -
Id-连续漏极电流 -
通道数量 -
Vgs(th)-栅源极阈值电压 2V@1mA
最大功率耗散 254W(Tc)
FET类型 1个N沟道
通用封装 I2PAK
安装方式 通孔安装
包装方式 管装
