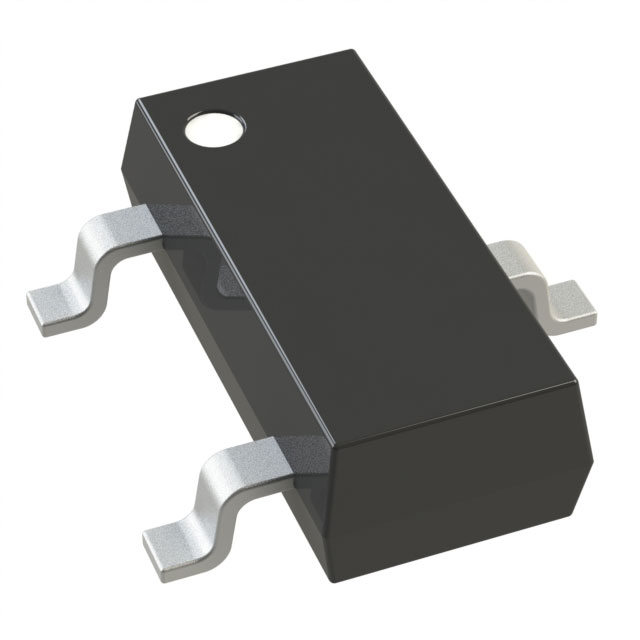

BAP51-05W,115

产品分类: PIN二极管
厂牌: NXP SEMICONDUCTORS
产品描述: 50V 5.5Ω 1.5Ω 50mA 0.00000035uF 双commoncathode SC-70 贴片安装 2.2mm*1.35mm*1mm
供应商型号: CY-BAP51-05W,115
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS PIN二极管 BAP51-05W,115

BAP51-05W,115概述

    BAP51-05W Silicon PIN Diode: Comprehensive Technical Overview

    1. 产品简介


    BAP51-05W是一款由NXP半导体公司生产的硅PIN二极管,采用SOT323小尺寸表面贴装封装形式。这种二极管具有两个平面型PIN二极管,配置为公共阴极,广泛应用于一般射频(RF)电路中。

    2. 技术参数


    - 主要特征:
    - 两个元素以公共阴极配置的形式位于小型SMD塑料封装内。
    - 低二极管电容。
    - 低二极管正向电阻。
    - 已通过AEC-Q101认证。
    - 极限值:
    - 持续反向电压:50 V。
    - 持续正向电流:50 mA。
    - 总功率耗散(Tsp ≤ 90 °C):240 mW。
    - 存储温度范围:-65 °C 到 +150 °C。
    - 结温范围:-65 °C 到 +150 °C。
    - 热特性:
    - 热阻(结点到焊盘):250 K/W。
    - 特性:
    - 正向电压(IF = 50 mA):0.95 V 至 1.1 V。
    - 反向电压(IR = 10 μA):50 V。
    - 反向电流(VR = 50 V):最大100 nA。
    - 电容(f = 1 MHz):在不同反向电压下的电容值为0.2 pF至0.55 pF。
    - 前向电阻(IF = 1 mA):3.6 Ω 至 6.5 Ω。
    - 载流子寿命(当开关从IF = 10 mA切换到IR = 6 mA;RL = 100 Ω时测量):550 ns。
    - 系列电感(IF = 10 mA;f = 100 MHz):最大1.6 nH。

    3. 产品特点和优势


    - 紧凑设计: 小型SOT323封装使其非常适合空间受限的应用。
    - 高性能: 低正向电阻和电容使其适合高频应用。
    - 高可靠性: 通过AEC-Q101认证,确保其适用于汽车及其他苛刻环境。

    4. 应用案例和使用建议


    - 典型应用: 一般射频应用。
    - 使用建议: 为了最大限度地发挥其优势,确保在设计中正确匹配其电容和电阻值。在高频应用中特别要注意其频率响应特性,合理布置PCB以减少寄生效应。

    5. 兼容性和支持


    - 兼容性: 由于其标准封装和广泛的应用范围,BAP51-05W可以与多种其他电子元件和设备兼容。
    - 支持和服务: NXP提供了详尽的技术支持文档和工程帮助,以确保用户能够高效地集成和使用此产品。

    6. 常见问题与解决方案


    - 问题1:如何测试二极管的正向和反向特性?
    - 解决方法: 使用适当的测试设备,例如万用表或专用二极管测试仪,在正向和反向电压下分别测量正向和反向电流。

    - 问题2:如何确定该二极管在实际应用中的性能?
    - 解决方法: 根据应用的具体要求,参考技术手册中的性能参数进行模拟仿真或实测验证。对于高频应用,需要特别关注其电容和电阻特性。

    7. 总结和推荐


    BAP51-05W Silicon PIN Diode凭借其紧凑的设计、优异的电气特性和广泛的适用范围,成为射频和高频应用的理想选择。其出色的稳定性和可靠性使其在汽车电子和其他关键应用中也表现出色。因此,强烈推荐使用BAP51-05W二极管,特别是在需要高频率响应和可靠性的场合。
    更多详细信息请访问NXP官方网站:[http://www.nxp.com](http://www.nxp.com)。

BAP51-05W,115参数

参数
最大串联电阻(中频最小时) 5.5Ω
配置 双commoncathode
If - 正向电流 50mA
Ir - 反向电流 -
Vr-反向电压 50V
二极管电容 0.00000035uF
最大串联电阻(中频最大时) 1.5Ω
长*宽*高 2.2mm*1.35mm*1mm
通用封装 SC-70
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

BAP51-05W,115厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

BAP51-05W,115数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS PIN二极管 NXP SEMICONDUCTORS BAP51-05W,115 BAP51-05W,115数据手册

BAP51-05W,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0763 ¥ 0.6451
5000+ $ 0.0763 ¥ 0.6451
库存: 19236
起订量: 1551 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 645.1
