BZV55-B5V1,115

产品分类: 齐纳(稳压)二极管
厂牌: NXP SEMICONDUCTORS
产品描述: ±2% 2μA 5.1V 60Ω 500mW 独立式 贴片安装
供应商型号: CY-BZV55-B5V1,115
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 齐纳(稳压)二极管 BZV55-B5V1,115

BZV55-B5V1,115概述

    BZV55 系列稳压二极管技术手册

    1. 产品简介


    BZV55 系列稳压二极管是低功耗电压调节器二极管,采用小型密封玻璃 SOD80C 表面贴装装置(SMD)封装。二极管提供 E24 ±2%(BZV55-B)和大约 ±5%(BZV55-C)两种精度范围。该系列共有 37 种型号,标称工作电压范围从 2.4 V 到 75 V。

    2. 技术参数


    - 峰值反向功率消耗: ≤ 40 W
    - 工作电压范围: 标称值为 2.4 V 至 75 V(E24 范围)
    - 总功率消耗: ≤ 500 mW
    - 微分电阻: 低
    - 容差系列: ±2% 和 ±5%
    - 封装形式: 小型密封玻璃 SMD 包装;2 个引脚
    - 正向电压 (VF): 当 IF = 10 mA 时,- - 0.9 V
    - 非重复性峰值反向电流 (IZSM): - - 40 W
    - 存储温度 (Tstg): -65 °C 至 +200 °C
    - 结温 (Tj): -65 °C 至 +200 °C
    - 热阻 (Rth(j-a)): 在自由空气中,- - 380 K/W
    - 热阻 (Rth(j-t)): - - 300 K/W

    3. 产品特点和优势


    - 宽泛的工作电压范围: 从 2.4 V 到 75 V
    - 高精度: 提供 ±2% 和 ±5% 的两种容差
    - 小型封装: 采用小型密封玻璃 SMD 包装,适合紧凑电路设计
    - 低功耗: 总功率消耗 ≤ 500 mW,适用于电池供电设备
    - 稳定可靠: 具有良好的稳定性,能够在广泛的环境条件下工作

    4. 应用案例和使用建议


    - 一般调节功能: 适用于需要精确电压调节的应用场景,如电源管理、仪器仪表等
    - 通信设备: 适合用于各种通信设备,确保信号传输的稳定性和可靠性
    - 使用建议: 在实际应用中,应根据具体的工作电压选择合适的型号,并考虑散热问题以保证器件的稳定工作

    5. 兼容性和支持


    - 兼容性: 该产品与大多数标准 SMD 封装兼容,适用于多种电路板设计
    - 支持: 厂商提供了详细的用户手册和技术支持,可访问 NXP 官网获取更多帮助

    6. 常见问题与解决方案


    - 问题 1: 设备过热
    - 解决方案: 检查散热措施,确保适当的通风和散热材料的使用
    - 问题 2: 电压不稳
    - 解决方案: 重新检查连接和接地情况,确保正确的接线和接地设计
    - 问题 3: 设备无法启动
    - 解决方案: 检查电源输入是否符合要求,并确认是否有正确的启动顺序

    7. 总结和推荐


    BZV55 系列稳压二极管具有广泛的电压范围、高精度和低功耗的特点,特别适用于需要精确电压调节的应用场合。此外,其小型封装使其非常适合紧凑型设计。综合来看,我们强烈推荐使用此系列产品,以满足各种高性能应用的需求。
    希望这篇文章能帮助您更好地了解 BZV55 系列稳压二极管的技术特性和应用情况。如果您有任何其他问题或需求,请随时联系我们的技术支持团队。

BZV55-B5V1,115参数

参数
电压容差 ±2%
最大功率耗散 500mW
标称齐纳电压 5.1V
配置 独立式
最大功率 0.5
Ir - 反向电流 2μA
最大齐纳阻抗 60Ω
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

BZV55-B5V1,115厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

BZV55-B5V1,115数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 齐纳(稳压)二极管 NXP SEMICONDUCTORS BZV55-B5V1,115 BZV55-B5V1,115数据手册

BZV55-B5V1,115封装设计

查看详情并下载
Symbol
Footprint

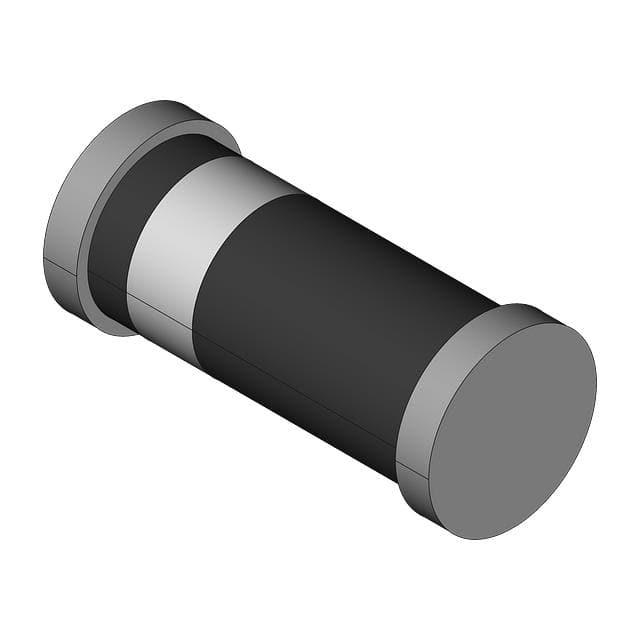

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0175 ¥ 0.1477
库存: 110095
起订量: 6771 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 738.5
