首页  >  产品百科  >  BZV55-C3V0,115

BZV55-C3V0,115

产品分类: 齐纳(稳压)二极管
厂牌: NXP SEMICONDUCTORS
产品描述: 10μA 3V 95Ω 500W 贴片安装
供应商型号: CY-BZV55-C3V0,115
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 齐纳(稳压)二极管 BZV55-C3V0,115

BZV55-C3V0,115概述


    产品简介


    产品类型:低功耗稳压二极管
    主要功能:用于电路中的电压调节
    应用领域:广泛应用于通信、消费电子、工业控制等多个领域

    技术参数

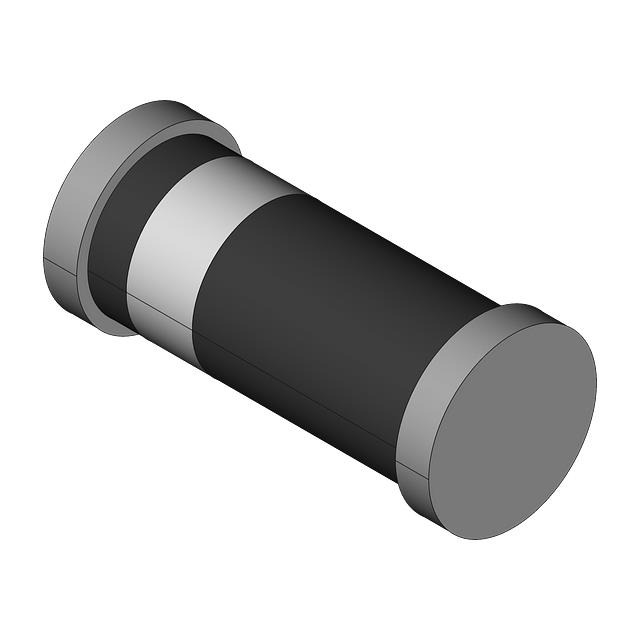

    - 封装形式:小尺寸密封玻璃表面贴装器件(SMD),型号为SOD80C
    - 工作电压范围:2.4 V 至 75 V
    - 温度系数:±2% 和 ±5% 容差范围
    - 正向电压(VF):IF=10 mA 时,0.9 V
    - 非重复峰值反向功率耗散(PZSM):40 W
    - 总功耗(Ptot):≤ 500 mW
    - 热阻:
    - 结至环境热阻(Rth(j-a)):380 K/W
    - 结至焊点热阻(Rth(j-sp)):300 K/W

    产品特点和优势


    - 小尺寸密封玻璃SMD封装:便于表面贴装,适用于各种小型化电子产品。
    - 宽工作电压范围:支持从2.4 V到75 V的电压范围,满足多种应用场景需求。
    - 低正向电压降(VF):保证在低电流条件下也能有效工作。
    - 低差分电阻:确保在不同负载条件下的稳定输出。
    - 两容差系列:±2% 和 ±5%,提供更高的精度选择。

    应用案例和使用建议


    - 通用调节功能:在通信设备中作为电源稳压器使用,确保供电稳定。
    - 便携式电子设备:如智能手机和平板电脑,在电池电压波动时稳定电源供应。
    - 工业控制设备:在复杂的电力环境中保持电压稳定,提高系统可靠性。

    使用建议:
    - 确保使用适当的散热措施以避免过热。
    - 在高负载条件下使用时,需要特别注意散热设计,避免因温度过高导致器件损坏。

    兼容性和支持


    - 兼容性:适用于多种表面贴装设备,兼容市场上常见的焊接工艺。
    - 技术支持:NXP 提供详尽的技术文档和支持服务,确保用户能够快速上手并解决问题。

    常见问题与解决方案


    1. Q:器件发热严重,如何解决?
    - A: 确保正确安装散热片,并考虑改进散热设计,以增加热传导效率。
    2. Q:正向电压(VF)测量结果不稳定,为什么?
    - A: 检查电路连接是否正确,确保测量过程中没有其他干扰因素影响。
    3. Q:产品在高温环境下无法正常工作怎么办?
    - A: 考虑选用更高温限的型号,并确保适当的散热设计以降低器件工作温度。

    总结和推荐


    总体来看,BZV55 系列低功耗稳压二极管具有较高的精度、稳定的性能和广泛的适用范围。其在各种应用场合中表现出色,特别是在便携式设备、通信设备和工业控制设备中。推荐使用该产品以提升系统的可靠性和稳定性。此外,NXP 提供的技术支持使得在设计和使用过程中更加便捷,值得推荐。

BZV55-C3V0,115参数

参数
最大功率 500mW
Ir - 反向电流 10μA
最大齐纳阻抗 95Ω
电压容差 -
最大功率耗散 500W
标称齐纳电压 3V
配置 -
3.7mm(Max)
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

BZV55-C3V0,115厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

BZV55-C3V0,115数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 齐纳(稳压)二极管 NXP SEMICONDUCTORS BZV55-C3V0,115 BZV55-C3V0,115数据手册

BZV55-C3V0,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0175 ¥ 0.1477
库存: 208771
起订量: 6771 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 738.5
直接购买
加入购物车
