PBSS5350T,215

产品分类: 三极管(BJT)
厂牌: NXP SEMICONDUCTORS
产品描述: PNP 100nA 50V 2A SOT-23 贴片安装
供应商型号: CY-PBSS5350T,215
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 三极管(BJT) PBSS5350T,215

PBSS5350T,215概述


    产品简介


    PBSS5350T 是一款由Philips Semiconductors制造的PNP低饱和电压晶体管,适用于多种电力管理应用。其主要特点包括:工作电压范围为-50V,最大直流工作电流为-3A。这款晶体管采用SOT23塑料封装,具有低饱和电压(VCEsat)和相对较低的等效导通电阻(RCEsat),从而提升了整体效率并降低了热量产生。此外,该型号还有一款NPN互补版本,即PBSS4350T。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | VCEO (UCEO) | - | - | -50 | V |
    | IC (IC) | - | - | -2 | A |
    | ICRP (ICRP) | - | - | -3 | A |
    | RCEsat (RCEsat) | - | 90 | 135 | mΩ |
    | VCEsat (VCEsat) | - | - | 390 | mV |
    | hFE (电流增益) | - | 200 | - | - |
    | Ptot (总功率损耗) | - | - | 1.2 | W |

    产品特点和优势


    - 低饱和电压(VCEsat):这款晶体管具有非常低的饱和电压,这使得它能够更高效地切换并减少热耗散。
    - 高电流能力:其高电流能力使其适合用于大功率和频繁切换的应用场景。
    - 提高效率:由于低饱和电压和减少的热损耗,此晶体管能显著提升系统的整体效率。
    - 低RCEsat(等效导通电阻):有助于进一步降低功耗并提高工作效率。

    应用案例和使用建议


    PBSS5350T广泛应用于多种电力管理系统,如低至中功率的DC/DC转换器、电池充电器、线性稳压器(LDO)等。例如,在电源线路开关应用中,这款晶体管能够有效地管理电流并减少能耗。
    使用时建议:确保电路设计符合其热特性要求,例如提供适当的散热措施以避免过热。此外,使用前检查实际应用场景是否符合其技术规范,以防止损坏。

    兼容性和支持


    该产品与其他同类型的半导体器件存在良好的兼容性,适用于广泛的电路设计。Philips Semiconductors公司提供了全面的技术支持和售后服务,包括产品变更通知和详细的使用指南,以确保用户能够充分发挥其性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 晶体管过热 | 确保良好的散热设计,使用散热片或增加散热片面积。 |
    | 输出电压不稳定 | 检查连接电路是否正确,尤其是输入电压和负载是否稳定。 |
    | 电流增益不足 | 检查是否超出了其额定的工作电流范围,调整负载以匹配其电流能力。|

    总结和推荐


    PBSS5350T是一款高性能的PNP晶体管,特别适合于需要低饱和电压和高效率的应用场景。它的设计和制造均达到了较高的标准,适用于各种工业和消费类电子产品中。鉴于其卓越的性能和广泛的应用范围,强烈推荐给正在寻找高效、可靠晶体管的工程师和技术爱好者。

PBSS5350T,215参数

参数
最大功率耗散 -
集电极电流 2A
VCEO-集电极-发射极最大电压 50V
VEBO-最大发射极基极电压 -
VCBO-最大集电极基极电压 -
集电极截止电流 100nA
配置 -
最大集电极发射极饱和电压 390mV@ 300mA,3A
晶体管类型 PNP
不同 Ib,Ic 时的 Vce 最大饱和值 -
通用封装 SOT-23
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

PBSS5350T,215厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PBSS5350T,215数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 三极管(BJT) NXP SEMICONDUCTORS PBSS5350T,215 PBSS5350T,215数据手册

PBSS5350T,215封装设计

查看详情并下载
Symbol
Footprint

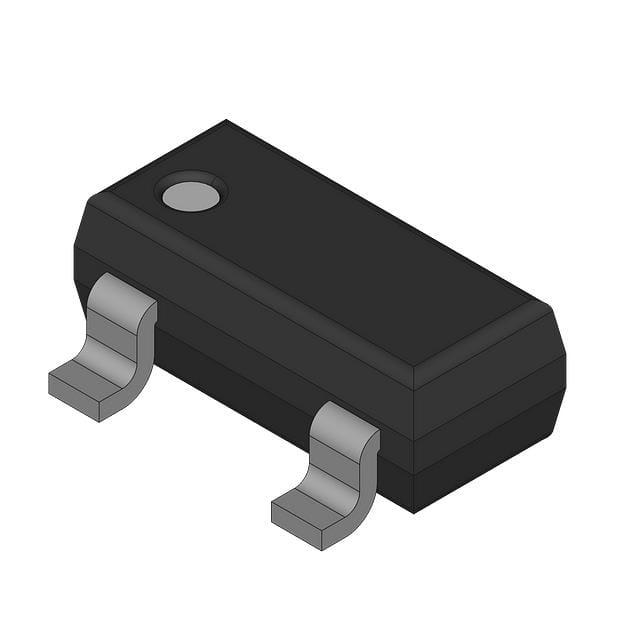

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0581 ¥ 0.4908
5000+ $ 0.0581 ¥ 0.4908
库存: 730
起订量: 2038 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 0
