首页  >  产品百科  >  PN7462AUHN/C300Y

PN7462AUHN/C300Y

产品分类: NFC/RFID芯片
厂牌: NXP SEMICONDUCTORS
产品描述: 2.3V 5.5V HVQFN-64-EP 贴片安装 9mm*9mm*830μm
供应商型号: 20M-PN7462AUHN/C300Y
供应商: NXP直供
标准整包数: 1

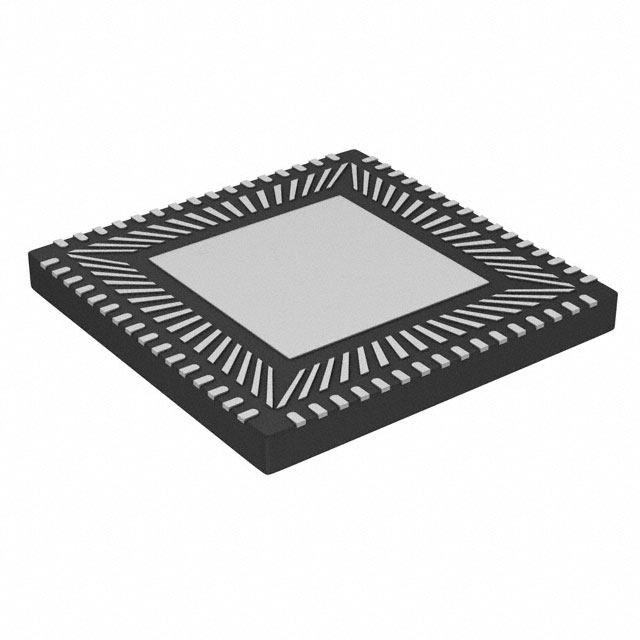

NXP SEMICONDUCTORS NFC/RFID芯片 PN7462AUHN/C300Y

PN7462AUHN/C300Y概述


    产品简介


    PN7462 家族:高性能 NFC 微控制器
    PN7462 家族是由 NXP 半导体公司推出的 32 位 Arm Cortex-M0 内核基的近场通信(NFC)微控制器系列。它具备高集成度、低功耗和高性能的特点,提供了一个完整的 NFC 解决方案。PN7462 家族集成了多种功能,如 NFC 支持所有 NFC 论坛模式、接触式智能卡读卡器选项、以及单芯片上的软件,支持高达 20 MHz 的 CPU 频率。

    技术参数


    表 1. PN7462 家族成员比较
    | PN7462AUHN | PN7462AUEV | PN7412AUHN | PN7362AUHN | PN7362AUEV | PN7360AUHN | PN7360AUEV |
    ||
    | Contact | Class A, B, C | No Class A, B, C | No | No | No | No |
    | Smart Card Reader | ISO/IEC 7816 UART | Yes | Yes | Yes | No | No | No |
    | Contactless Interface | Yes | Yes | No | Yes | Yes | Yes |
    | Available Flash Memory | 160 kB | 160 kB | 160 kB | 160 kB | 160 kB | 80 kB | 80 kB |
    | SRAM Data Memory | 12 kB | 12 kB | 12 kB | 12 kB | 12 kB | 12 kB | 12 kB |
    | General Purpose I/O | 12 up-to 21 | 14 up-to 21 | 12 up-to 21 | 14 up-to 21 | 14 up-to 21 | 14 up-to 21 |
    | Package Type | HVQFN64 | VFBGA64 | HVQFN64 | HVQFN64 | VFBGA64 | HVQFN64 | VFBGA64 |
    所有 PN7462 家族成员均配备了 12 kB 的 SRAM 数据存储器和 4 kB 的 EEPROM 存储器。它们还包含一个支持高速 I2C 总线、SPI、USB 或高速 UART 的主机接口,以及两个主接口:SPI 和快速模式 Plus I2C 总线。这些微控制器具有四个通用计数/定时器、随机数生成器和高达 21 个通用 I/O 引脚。
    表 2. 快速参考数据
    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | card emulation, passive target (PLM) | 2.3 - 5.5 V | 所有射频模式;支持 B 类和 C 类接触界面 | - | - | - | V |
    | VDDP(VBUS) | 功率供应电压 | 所有射频模式;支持 A 类、B 类和 C 类接触界面 | 3 - 5.5 V | - | - | V |
    | VDD(PVDD) | PVDD 供应电压 | 1.8 V | 1.65 | 1.8 | 1.95 | V |
    | VDD(PVDD) | 3.3 V[1] | 3 | 3.3 | 3.6 | V |
    | IDD(TVDD) | TVDD 供应电流 | 在硬电源下电模式下,T = 25°C,VDDP(VBUS) = 5.5 V,RSTN = 0 | - | 12 | 18 | μA |
    | IDDP(VBUS) | 功率供应电流 | 挂起模式,USB 接口,VDDP(VBUS) = 5.5 V,外部 PVDD 供应,T = 25°C | - | 120 | 250 | μA |
    | Pmax | 最大功率 | - | - | - | 1050 | mW |
    | Tamb | 环境温度 | JEDEC PCB | -40 | - | +85 | °C |

    产品特点和优势


    PN7462 家族微控制器的亮点包括:
    - 高度集成:集成了接触式和非接触式的 NFC 接口、智能卡读卡器、UART 接口等功能。
    - 双模式支持:支持多种 NFC 论坛模式,如 ISO14443、MIFARE 等。
    - 灵活配置:可以通过槽扩展器来增加接触式智能卡读卡器的数量。
    - 高安全性:集成短路保护、过热保护、ESD 保护等。
    - 低功耗:多种省电模式,如挂起模式和硬电源下电模式,以适应不同的应用场景。
    - 强大的处理能力:最高可达 20 MHz 的 CPU 频率,适合需要高效能计算的应用场合。

    应用案例和使用建议


    应用案例
    PN7462 家族广泛应用于各种场景,例如:
    - 物理访问控制:通过 NFC 技术实现安全的门禁控制。
    - 支付系统:EMVCo 规范的接触和非接触支付设备。
    - 智能家居银行:用于家庭银行交易的安全读卡器。
    使用建议
    - 硬件设计:设计时需特别注意确保没有可能引起短路的导电部件位于内引脚下方。
    - 编程开发:利用丰富的外设资源,可以轻松扩展系统功能,如使用 UART 进行串行通信,或者通过 SPI 连接传感器和外围设备。

    兼容性和支持


    PN7462 家族与广泛的接口标准兼容,包括 USB、SPI、I2C 和 UART。NXP 提供了详尽的技术文档和支持服务,包括软件库、固件更新和在线技术支持。此外,NXP 还提供了针对特定应用的开发板和评估套件,方便用户进行原型设计和测试。

    常见问题与解决方案


    问题 1:启动失败
    解决方案:检查电源电压是否符合要求,重新检查电路连接和焊接点。
    问题 2:通信不稳定
    解决方案:确认 I2C 地址设置正确,适当调整上拉电阻值。
    问题 3:设备过热
    解决方案:确保散热片安装到位,并检查是否符合规定的环境温度范围。

    总结和推荐


    PN7462 家族 NFC 微控制器是一款性能强大且功能全面的产品,适用于多种应用场景。其高集成度、低功耗和出色的兼容性使其在市场上具备很强的竞争力。我们强烈推荐此产品给对 NFC 应用感兴趣的设计者和开发者。如果您正在寻找一款可靠的 NFC 解决方案,PN7462 家族将是您的不二选择。

PN7462AUHN/C300Y参数

参数
工作模式 -
支持协议 -
最大工作频率 -
最小工作频率 -
最大工作供电电压 5.5V
最小工作供电电压 2.3V
长*宽*高 9mm*9mm*830μm
通用封装 HVQFN-64-EP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PN7462AUHN/C300Y厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PN7462AUHN/C300Y数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS NFC/RFID芯片 NXP SEMICONDUCTORS PN7462AUHN/C300Y PN7462AUHN/C300Y数据手册

PN7462AUHN/C300Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.4975 ¥ 87.654
10+ $ 9.7477 ¥ 81.393
30+ $ 9.2478 ¥ 77.219
50+ $ 8.8979 ¥ 74.2972
库存: 1000
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 87.65
