首页  >  产品百科  >  PMEG045V050EPDZ

PMEG045V050EPDZ

产品分类: 整流二极管/整流桥
厂牌: NXP SEMICONDUCTORS
产品描述: 160A 19ns 300μA 5A CFP-15 贴片安装 4.3mm(长度)*5.8mm(宽度)
供应商型号: CY-PMEG045V050EPDZ
供应商: Avnet
标准整包数: 1

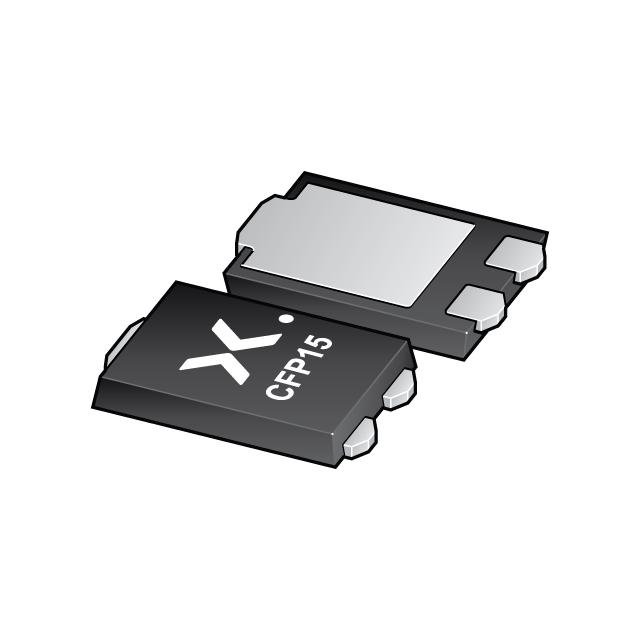

NXP SEMICONDUCTORS 整流二极管/整流桥 PMEG045V050EPDZ

PMEG045V050EPDZ概述

    Nexperia PMEG045V050EPD: 45 V, 5 A Low VF MEGA Schottky Barrier Rectifier

    1. 产品简介


    产品类型: Schottky屏障二极管
    主要功能: 用于低电压整流、高效率DC到DC转换及开关模式电源
    应用领域: 低功率消耗应用、反向极性保护、续流应用

    2. 技术参数


    - 平均正向电流 (IF(AV)): ≤5 A
    - 反向电压 (VR): ≤45 V
    - 正向电压 (VF):
    - 5 A时:425-490 mV
    - 10 V, 3 ms脉冲下:7-30 µA
    - 反向电流 (IR):
    - 45 V, 3 ms脉冲下:120-300 µA
    - 反向恢复时间 (trr):
    - 步进恢复:19 ns
    - 斜坡恢复:12 ns
    - 峰值正向恢复电压 (VFRM): 331 mV (0.5 A时)
    - 存储温度范围 (Tstg): -65°C至+175°C
    - 热阻 (Rth(j-a)):
    - FR4 PCB, 标准版:40 K/W
    - FR4 PCB, 阴极焊盘1 cm²:70 K/W
    - 陶瓷PCB, Al2O3, 标准版:90 K/W

    3. 产品特点和优势


    - 高效能: 极低的正向电压降(425-490 mV),使得该二极管适合低电压和高效率应用。
    - 高可靠性: AEC-Q101认证确保其适用于汽车应用。
    - 紧凑设计: 小尺寸、薄型封装,高度仅为0.78 mm,适合现代紧凑电路设计。
    - 高功率处理能力: 克服了传统封装的一些限制,提高了整体性能。
    - 热管理: 优秀的散热设计有助于延长器件寿命并提高稳定性。

    4. 应用案例和使用建议


    - 低电压整流: 在需要低电压降的应用中表现出色,如电池供电设备。
    - DC-DC转换: 由于具备高效率特性,是DC-DC转换器的理想选择。
    - 开关电源: 在高功率密度要求的电源设计中表现出优异的稳定性和可靠性。
    使用建议:
    - 在高温环境下使用时需注意热管理,尤其是在长期高负载条件下。
    - 考虑将阴极焊盘面积增加至1 cm²,以改善散热效果。

    5. 兼容性和支持


    - 兼容性: 该二极管与标准SMT装配流程兼容,适合多种印刷电路板。
    - 支持: Nexperia提供了详尽的技术文档、质量控制标准以及客户支持服务。

    6. 常见问题与解决方案


    - 问题: 高温下正向电流降低。
    - 解决方案: 使用大尺寸阴极焊盘和良好的散热设计来缓解。
    - 问题: 反向漏电流过高。
    - 解决方案: 确保器件正确焊接并检查是否有潮湿等问题导致性能下降。
    - 问题: 正向电压波动。
    - 解决方案: 检查接线是否良好,避免不必要的电阻增加。

    7. 总结和推荐



    总结

    :
    - 优点:
    - 极低的正向电压降
    - 适合高效率和低功耗应用
    - 优异的可靠性,通过AEC-Q101认证
    推荐:
    - 强烈推荐用于高效率DC-DC转换、低电压整流和开关电源的设计。特别是在需要长寿命和高可靠性的场合。该器件具备显著的技术优势和应用前景,值得设计师们重点关注和采用。

PMEG045V050EPDZ参数

参数
If - 正向电流 5A
Ir - 反向电流 300μA
Vr-反向电压 -
反向恢复时间 19ns
正向浪涌电流 160A
配置 -
长*宽*高 4.3mm(长度)*5.8mm(宽度)
通用封装 CFP-15
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

PMEG045V050EPDZ厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PMEG045V050EPDZ数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 整流二极管/整流桥 NXP SEMICONDUCTORS PMEG045V050EPDZ PMEG045V050EPDZ数据手册

PMEG045V050EPDZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1416 ¥ 1.2189
1000+ $ 0.1376 ¥ 1.163
5000+ $ 0.1376 ¥ 1.163
库存: 831
起订量: 821 增量: 1
交货地:
最小起订量为:500
合计: ¥ 609.45
