PSMN1R1-30PL,127

产品分类: 场效应管(MOSFET)
厂牌: NXP SEMICONDUCTORS
产品描述: 338W(Tc) 2.2V@1mA 243nC@ 10 V 1个N沟道 30V 1.3mΩ@ 25A,10V 14.85nF@15V TO-220AB 通孔安装
供应商型号:
供应商:
标准整包数: 0

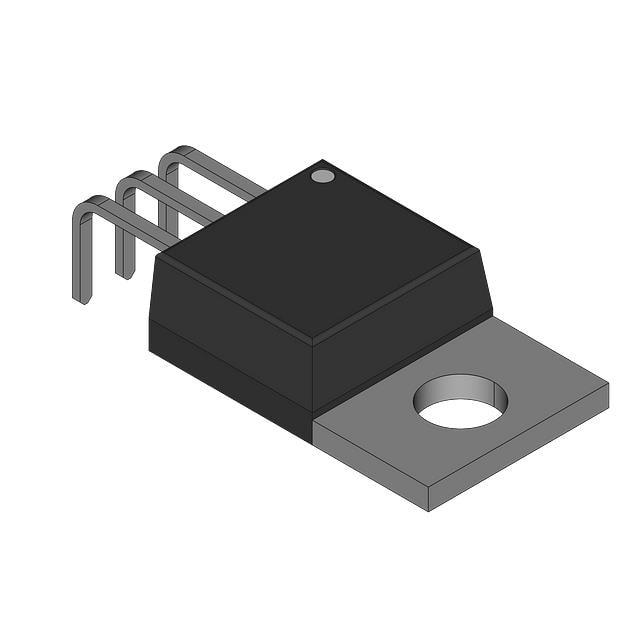

NXP SEMICONDUCTORS 场效应管(MOSFET) PSMN1R1-30PL,127

PSMN1R1-30PL,127概述

    PSMN1R1-30PL: 高效能逻辑电平MOSFET

    1. 产品简介


    PSMN1R1-30PL是一款N沟道逻辑电平MOSFET,封装形式为TO-220。它设计用于各种工业、通信及家用设备,具备低导通电阻和高效率特性。该产品在175°C的工作温度范围内表现出色,非常适合于需要高电流处理能力的应用场合。

    2. 技术参数


    - 基本规格
    - 漏源电压(VDS):最大30V
    - 导通电流(ID):最大120A
    - 通态电阻(RDSon):在25°C时典型值为1.3mΩ,在100°C时典型值为1.8mΩ
    - 动态特性
    - 门极电荷(QG(tot)):典型值为118nC
    - 栅漏电荷(QGD):典型值为37nC
    - 输入电容(Ciss):最大14850pF
    - 输出电容(Coss):最大2799pF
    - 反向传输电容(Crss):典型值为1215pF
    - 热特性
    - 结到散热底座热阻(Rth(j-mb)):典型值为0.22K/W
    - 结到环境热阻(Rth(j-a)):典型值为60K/W

    3. 产品特点和优势


    - 高效率:低导通电阻(RDSon)和低开关损耗使该产品具有出色的能效表现。
    - 适用性强:能够使用逻辑电平驱动源,适用于多种应用环境。
    - 耐用性高:通过非重复性雪崩测试,耐受高达1.9J的能量。

    4. 应用案例和使用建议


    - 应用领域
    - 直流到直流转换器
    - 负载切换
    - 电机控制
    - 服务器电源供应器
    - 使用建议
    - 在高温环境下使用时,建议进行适当的散热设计,以确保稳定运行。
    - 由于其高效的特性,推荐在需要大电流应用场合下使用,例如电机驱动和高功率负载切换。

    5. 兼容性和支持


    - 兼容性:与标准TO-220封装的其他元器件兼容,易于安装和更换。
    - 支持:制造商提供详尽的技术文档和支持服务,确保用户能够充分发挥该产品的潜力。

    6. 常见问题与解决方案


    - Q: 在高温环境下运行时,如何保证器件正常工作?
    - A: 建议采用有效的散热措施,如添加散热片或散热器,确保工作温度不超过器件的最大允许值。

    - Q: 如何避免过载导致的损坏?
    - A: 在设计电路时,合理设置电流限制,确保不会超过器件的额定值。

    7. 总结和推荐


    总结:PSMN1R1-30PL作为一款高性能的N沟道逻辑电平MOSFET,在众多应用中展现出卓越的性能和可靠性。其低导通电阻和高效特性使其成为众多应用的理想选择。
    推荐:鉴于其优异的性能和广泛的适用性,强烈推荐在高电流处理需求的应用场合中使用PSMN1R1-30PL。无论是工业设备还是通信系统,该产品都是可靠的选择。

PSMN1R1-30PL,127参数

参数
最大功率耗散 338W(Tc)
配置 -
通道数量 -
FET类型 1个N沟道
Vgs(th)-栅源极阈值电压 2.2V@1mA
Rds(On)-漏源导通电阻 1.3mΩ@ 25A,10V
Ciss-不同 Vds 时的输入最大电容 14.85nF@15V
Vgs-栅源极电压 -
Vds-漏源极击穿电压 30V
Id-连续漏极电流 -
栅极电荷 243nC@ 10 V
通用封装 TO-220AB
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

PSMN1R1-30PL,127厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PSMN1R1-30PL,127数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 场效应管(MOSFET) NXP SEMICONDUCTORS PSMN1R1-30PL,127 PSMN1R1-30PL,127数据手册

PSMN1R1-30PL,127封装设计

查看详情并下载
Symbol
Footprint
3D Model
