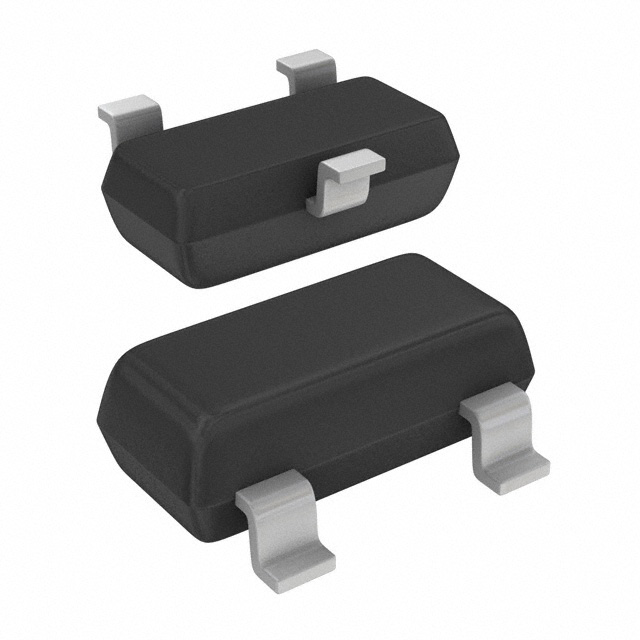

PRF947,115

产品分类: 三极管(BJT)
厂牌: NXP SEMICONDUCTORS
产品描述: NPN 250mW 1.5V 100nA 20V 10V 50mA SC-70 贴片安装 2.2mm*1.35mm*1mm
供应商型号: SEU-PRF947,115
供应商: 海外现货
标准整包数: 1
NXP SEMICONDUCTORS 三极管(BJT) PRF947,115

PRF947,115概述

    UHF Wideband Transistor PRF947 技术手册

    1. 产品简介


    产品类型: UHF宽频带晶体管
    主要功能:
    - 高增益:高频率范围内的增益性能优越
    - 低噪声:在RF前端应用中提供出色的信号处理能力
    - 低失真:保证信号传输的纯净度
    - 小尺寸:适合现代电子产品的小型化需求
    - 金金属化:提高长期可靠性
    应用领域:
    - 通信系统(如移动电话、无线设备)
    - 仪器仪表系统
    - 卫星电视调谐器
    - 雷达检测
    - 无绳电话和寻呼机

    2. 技术参数


    电气特性:
    - 反馈电容(Cre): 0.3 pF (最大)
    - 转换频率(fT): 8.5 GHz (典型值)
    - 最大单边功率增益(GUM): 16 dB (典型值)
    - 噪声系数(NF): 1.5 dB (典型值)
    - 最大总耗散功率(Ptot): 250 mW (60°C时)
    极限值:
    - 集电极-基极电压(VCBO): 20 V
    - 集电极-发射极电压(VCEO): 10 V
    - 发射极-基极电压(VEBO): 1.5 V
    - 直流集电极电流(IC): 50 mA
    - 平均集电极电流(IC(AV)): 50 mA
    - 结温(Tj): -175°C
    - 储存温度(Tstg): -65°C至+150°C
    热特性:
    - 热阻(Rth j-s): 460 K/W (250 mW, 60°C时)

    3. 产品特点和优势


    独特功能:
    - 高增益和低噪声: 在高频范围内表现出色,特别适用于RF前端应用。
    - 小尺寸和金金属化: 满足现代电子设备的小型化需求并提高可靠性。
    - 低失真: 保持信号传输的纯净度,避免干扰和杂波。
    市场竞争力:
    - 针对RF前端广泛的应用,提供出色的性能表现。
    - 兼容多种高频应用,确保其在多个领域中的适用性。

    4. 应用案例和使用建议


    应用案例:
    - 移动电话和无绳电话的RF前端
    - 卫星电视接收器
    - 雷达检测设备
    使用建议:
    - 确保电路设计符合规范,避免超负荷运行,以确保可靠性和长寿命。
    - 选择合适的散热措施,特别是当工作环境温度较高时,以防止过热导致的损坏。

    5. 兼容性和支持


    兼容性:
    - 适用于多种高频RF前端应用,包括移动通信和仪器仪表系统。
    厂商支持:
    - 厂商提供详尽的技术资料和应用指导,帮助客户更好地使用和维护产品。

    6. 常见问题与解决方案


    常见问题:
    - 噪音增加: 可能是由于电路匹配不当或电磁干扰导致。建议检查电路布局和接地情况。
    - 增益下降: 可能是由于温度过高或电源电压不稳定。确保工作环境温度在规定范围内,并使用稳定的电源供应。
    解决方案:
    - 通过优化电路布局和改进接地方式来降低噪音。
    - 使用更稳定和可靠的电源供应来提升增益。

    7. 总结和推荐



    总结

    :
    - 高增益和低噪声: 适用于各种RF前端应用,提供卓越的信号处理能力。
    - 小尺寸和高可靠性: 满足现代电子设备的高要求。
    - 适用性广: 广泛应用于通信和仪器仪表系统。
    推荐:
    - 推荐用于各种高频RF前端应用,尤其是需要高增益和低噪声的场景。其出色的性能和稳定性使其成为众多领域中的理想选择。

PRF947,115参数

参数
不同 Ib,Ic 时的 Vce 最大饱和值 -
集电极截止电流 100nA
配置 独立式
VCEO-集电极-发射极最大电压 10V
VCBO-最大集电极基极电压 20V
VEBO-最大发射极基极电压 1.5V
集电极电流 50mA
晶体管类型 NPN
最大功率耗散 250mW
最大集电极发射极饱和电压 -
长*宽*高 2.2mm*1.35mm*1mm
通用封装 SC-70
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

PRF947,115厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PRF947,115数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 三极管(BJT) NXP SEMICONDUCTORS PRF947,115 PRF947,115数据手册

PRF947,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
