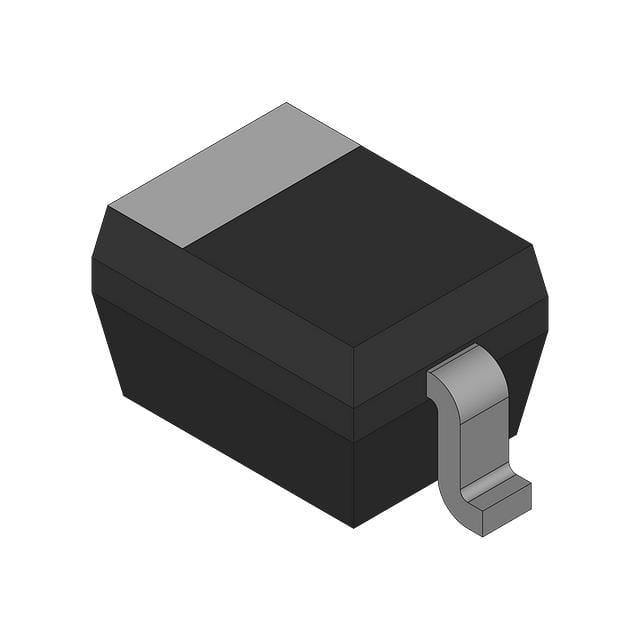

PDZ20B,115

产品分类: 齐纳(稳压)二极管
厂牌: NXP SEMICONDUCTORS
产品描述: 20V 20Ω SOD-323 贴片安装
供应商型号: CY-PDZ20B,115
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 齐纳(稳压)二极管 PDZ20B,115

PDZ20B,115概述

    # Voltage Regulator Diodes PDZ-B Series: A Comprehensive Guide

    产品简介


    电压调节二极管(PDZ-B系列) 是一款专为电压调节设计的小型表面贴装二极管。该系列产品适用于广泛的电压范围(2.4至36伏特),并提供高精度的电压调节能力。其核心功能在于通过限制电路中的电压波动,确保负载设备运行在稳定的电源环境中。广泛应用于工业、消费类电子、汽车及便携式设备等领域。
    主要特点
    - 低功耗:总功率消耗最大可达400 mW。
    - 小型封装:采用SOD323(SC-76)塑料表面贴装设计。
    - 精确电压控制:标称电压范围涵盖E24系列,典型容差为±2%。

    技术参数


    以下是PDZ-B系列电压调节二极管的主要技术参数摘要:
    | 参数 | 值 |

    | 工作电压范围 | 2.4 V 至 36 V |
    | 容差 | ±2% |
    | 最大连续正向电流 | 200 mA |
    | 最大总功耗 | 400 mW |
    | 存储温度范围 | -65°C 至 +150°C |
    | 结温 | ≤ 150°C |
    热阻特性:
    - 结到焊点的热阻 \(R{th(j-s)}\):130 K/W
    - 结到环境的热阻 \(R{th(j-a)}\):340 K/W

    产品特点和优势


    PDZ-B系列电压调节二极管具有以下独特功能和优势:
    1. 紧凑封装:适合表面贴装设计,减少了PCB空间需求。
    2. 稳定性:宽泛的电压范围和高精度特性,确保对不同应用环境的适应性。
    3. 低功耗设计:适配于多种低功耗场景。
    4. 广泛应用:可用于工业自动化、便携设备、汽车电子及消费电子等领域。
    凭借其高效能和可靠性,该产品在市场上具备显著的竞争优势。

    应用案例和使用建议


    典型应用场景:
    - 工业设备:作为电源保护模块的一部分,用于稳压和保护负载。
    - 消费类电子:如便携式充电设备和电源适配器。
    使用建议:
    - 在选择具体型号时,根据实际应用需求选择合适的电压范围。
    - 注意电路设计中功耗和散热的平衡,避免长时间超负荷运行。
    - 确保良好接地以减少干扰,提升稳定性能。

    兼容性和支持


    该产品与同类电压调节二极管具备良好的兼容性,可以轻松集成到现有电路设计中。厂商提供全面的技术支持,包括线上咨询(salesaddresses@nexperia.com)和快速响应的售后服务。

    常见问题与解决方案


    以下列举了一些常见问题及其解决方案:
    | 问题描述 | 解决方案 |

    | 电压调节效果不稳定 | 检查电路布局及外部负载匹配。 |
    | 温度过高导致性能下降 | 添加散热片或优化散热设计。 |
    | 反向漏电流过大 | 检查反向偏置电压设置是否超出额定值。|

    总结和推荐


    PDZ-B系列电压调节二极管以其卓越的性能和可靠的设计,在各类电子设备中表现出色。无论是在工业、消费类还是便携式设备领域,该产品都提供了优异的电压调节能力,同时支持广泛的温度和功耗范围。我们强烈推荐此产品作为需要高效能电压调节的应用首选。

PDZ20B,115参数

参数
配置 -
最大功率 400mW
Ir - 反向电流 -
最大齐纳阻抗 20Ω
电压容差 -
最大功率耗散 -
标称齐纳电压 20V
通用封装 SOD-323
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装
