BUK956R1-100E,127

产品分类: 场效应管(MOSFET)
厂牌: NXP SEMICONDUCTORS
产品描述: 349W(Tc) 10V 2.1V@1mA 133nC@ 5 V 1个N沟道 100V 5.9mΩ@ 25A,10V 17.46nF@25V TO-220AB 通孔安装
供应商型号: Q-BUK956R1-100E,127
供应商: 期货订购
标准整包数: 1

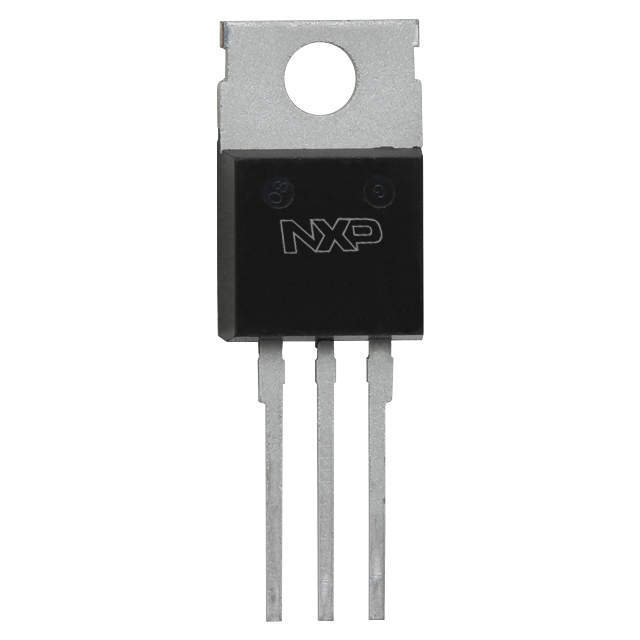

NXP SEMICONDUCTORS 场效应管(MOSFET) BUK956R1-100E,127

BUK956R1-100E,127概述

    BUK956R1-100E N-channel TrenchMOS Logic Level FET: Comprehensive Overview

    1. 产品简介


    基本介绍:BUK956R1-100E 是一款采用沟槽式 MOS 技术的 N 沟道逻辑电平场效应晶体管(FET),封装形式为 SOT78。该产品特别设计并符合 AEC-Q101 标准,适用于高性能汽车应用。

    2. 技术参数


    - 主要技术规格:
    - 最大漏源电压 (VDS):100 V
    - 漏极连续电流 (ID):120 A
    - 总功耗 (Ptot):349 W
    - 栅极阈值电压 (VGST):> 0.5 V(在 175°C 下)
    - 栅极电荷 (QG(TOT)):133 nC
    - 栅极-漏极电荷 (QGD):51 nC
    - 输入电容 (CISS):13100 至 17460 pF
    - 输出电容 (COSS):725 至 870 pF
    - 反向传输电容 (CRSS):450 至 620 pF
    - 内部源电感 (LS):7.5 nH
    - 内部漏电感 (LD):4.5 nH
    - 热阻从结点到散热基板 (RTH(J-MB)):0.43 K/W
    - 热阻从结点到环境 (RTH(J-A)):60 K/W

    3. 产品特点和优势


    - AEC Q101 标准认证:确保在高可靠性汽车应用中的适用性。
    - 可重复雪崩等级:提高在极端环境下的可靠性和耐用性。
    - 真逻辑电平栅极:即使在高温条件下,也能保证可靠的开关性能。
    - 适用于热需求环境:由于 175°C 的额定温度,使其在极端环境中表现稳定。

    4. 应用案例和使用建议


    - 典型应用:
    - 12V、24V 和 48V 汽车系统
    - 电机、灯和电磁阀控制
    - 启停微混合应用
    - 变速箱控制
    - 高性能电源开关
    使用建议:
    - 在高温环境下使用时,应注意器件的最大工作温度限制(175°C)以避免过热。
    - 对于需要大电流的应用,选择适当的散热方案以防止功率损耗过高。

    5. 兼容性和支持


    - 兼容性:这款 FET 适用于标准 TO-220AB 封装,可以方便地集成到现有设计中。
    - 支持:如果遇到任何问题,用户可以通过官方提供的销售联系方式获得技术支持和帮助。

    6. 常见问题与解决方案


    - 问题 1:在高电流应用中,器件的功耗过高。
    - 解决方案:增加散热片,或者采用更好的散热设计来降低功耗。
    - 问题 2:在高温下运行时,栅极阈值电压变化过大。
    - 解决方案:选用具有更稳定栅极阈值电压特性的同类产品,或者优化电路设计,减少温度对性能的影响。

    7. 总结和推荐


    综合评估:
    - BUK956R1-100E 在高温环境和高电流应用中表现出色,具有优良的可靠性和耐用性。
    - 其独特的功能和性能使其在汽车电子领域中具备很高的市场竞争力。
    - 强烈推荐在高性能汽车应用中使用此产品,尤其是那些需要大电流、高可靠性的场合。
    通过上述详细的技术参数和应用分析,可以看出 BUK956R1-100E 不仅在性能上具有显著优势,而且在实际应用中也展现出极高的实用价值。

BUK956R1-100E,127参数

参数
栅极电荷 133nC@ 5 V
Id-连续漏极电流 -
Ciss-不同 Vds 时的输入最大电容 17.46nF@25V
Vgs(th)-栅源极阈值电压 2.1V@1mA
FET类型 1个N沟道
Vds-漏源极击穿电压 100V
最大功率耗散 349W(Tc)
配置 -
通道数量 -
Vgs-栅源极电压 10V
Rds(On)-漏源导通电阻 5.9mΩ@ 25A,10V
通用封装 TO-220AB
安装方式 通孔安装
零件状态 停产
包装方式 管装

BUK956R1-100E,127厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

BUK956R1-100E,127数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 场效应管(MOSFET) NXP SEMICONDUCTORS BUK956R1-100E,127 BUK956R1-100E,127数据手册

BUK956R1-100E,127封装设计

查看详情并下载
Symbol
Footprint
3D Model
