BGA7351,115

产品分类: RF放大器
厂牌: NXP SEMICONDUCTORS
产品描述: 5.25V 500MHz 280mA 21.5dB 6dB 250MHz General Purpose 2 贴片安装
供应商型号: CY-BGA7351,115
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS RF放大器 BGA7351,115

BGA7351,115概述

    BGA7351 技术手册概述

    产品简介


    BGA7351 是一款高性能双独立数字控制型中间频可变增益放大器(IF VGA),频率范围为 50 MHz 至 500 MHz。每个通道的增益范围为 28 dB,在最大增益设置时可提供 16.5 dBm 的输出功率并具备卓越的线性性能。BGA7351 在全增益范围内(28 dB)的相位误差小于 3.0°,且每个放大器的增益控制通过外部提供的两个 5 位数字增益控制字来实现。

    技术参数


    - 频率范围:50 MHz 至 500 MHz
    - 增益范围:28 dB
    - 增益步长:1 dB ± 0.1 dB
    - 电源电压:4.75 V 至 5.25 V
    - 供电电流:最大 300 mA(两个通道启用)
    - 输出功率:16.5 dBm
    - 第三阶截点(IP3O):46 dBm
    - 第二阶截点(IP2O):73 dBm(f=172 MHz)
    - 噪声系数:6 dB
    - 差分增益误差:±0.1 dB
    - 差分相位误差:1.0°(全增益范围内)

    产品特点和优势


    BGA7351 双独立数字控制 IF VGA 具有诸多优势,包括:
    - 高线性度
    - 优异的噪声性能
    - 快速增益切换能力
    - 出色的 ESD 保护
    - 高精度的增益控制和低相位误差
    - 单电源 5 V 运行,具备关断控制功能

    应用案例和使用建议


    BGA7351 适用于多种应用场合,包括 GSM/W-CDMA/WiMAX/LTE 基站基础设施、多载波系统和多通道接收机等。为了确保最佳性能,建议:
    - 将 VCC 和 VEN 引脚连接到适当的电源,并进行正确的接地处理。
    - 使用匹配的输入阻抗和输出阻抗,以减少反射并提高系统的整体稳定性。
    - 考虑散热措施,避免过热对芯片性能造成影响。

    兼容性和支持

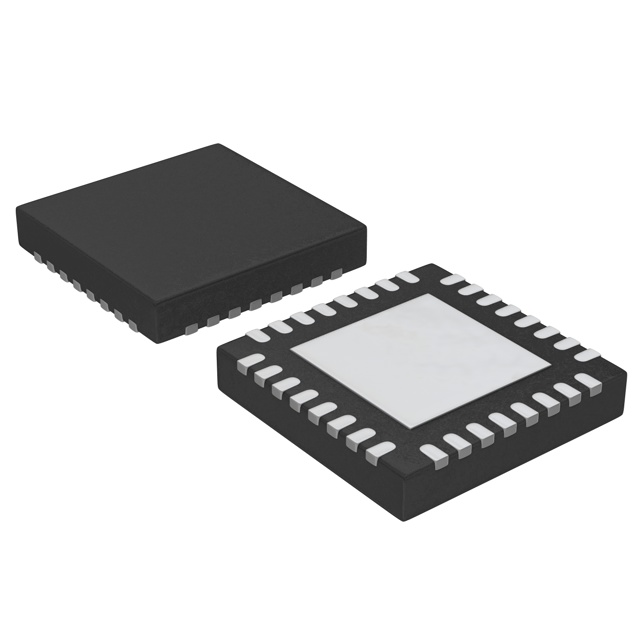

    BGA7351 支持单 5 V 电源运行,并可通过逻辑电平关闭控制引脚减少供电电流。其封装为 32 引脚 5 mm × 5 mm HVQFN32 包装,符合 RoHS 指令。此外,NXP 提供了详尽的应用文档和技术支持服务,帮助用户快速掌握其使用方法和优化技巧。

    常见问题与解决方案


    - 问题:供电电压不稳定会导致什么后果?
    解决方案:确保供电电压稳定在 4.75 V 至 5.25 V 之间,否则可能导致放大器无法正常工作或损坏。
    - 问题:如何实现快速增益切换?
    解决方案:按照手册中的建议,正确配置增益控制接口,并使用适当的电路设计以减少开关时间。
    - 问题:如何防止静电放电损伤?
    解决方案:使用符合标准的 ESD 防护措施,如佩戴防静电手环,并确保所有接触设备都经过 ESD 保护处理。

    总结和推荐


    综上所述,BGA7351 双独立数字控制 IF VGA 放大器具备高线性度、出色的噪声抑制能力和快速的增益切换能力,适合用于多种射频和通信系统。其良好的兼容性和全面的支持使其成为同类产品中的佼佼者。我们强烈推荐使用 BGA7351 在相关应用中,以确保系统的高性能和可靠性。

BGA7351,115参数

参数
典型工作供电电压 -
典型功率增益 21.5dB
最大输入回波损耗 -
最小工作频率 -
射频类型 General Purpose
每个芯片通道数 2
典型三阶段输出截止点 -
最大输出回波损耗 -
测试频率 250MHz
最大工作频率 500MHz
典型噪声指数 6dB
典型输出1dB压缩功率 -
典型供电电流 280mA
最大工作供电电压 5.25V
最小工作供电电压 -
5.1mm(Max)
5.1mm(Max)
950μm(Max)
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

BGA7351,115厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

BGA7351,115数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS RF放大器 NXP SEMICONDUCTORS BGA7351,115 BGA7351,115数据手册

BGA7351,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.7004 ¥ 14.498
100+ $ 1.6698 ¥ 14.3686
300+ $ 1.6545 ¥ 14.2391
500+ $ 1.6391 ¥ 14.1097
1000+ $ 1.5932 ¥ 13.4625
5000+ $ 1.5932 ¥ 13.4625
库存: 2657
起订量: 69 增量: 1
交货地:
最小起订量为:50
合计: ¥ 724.9
