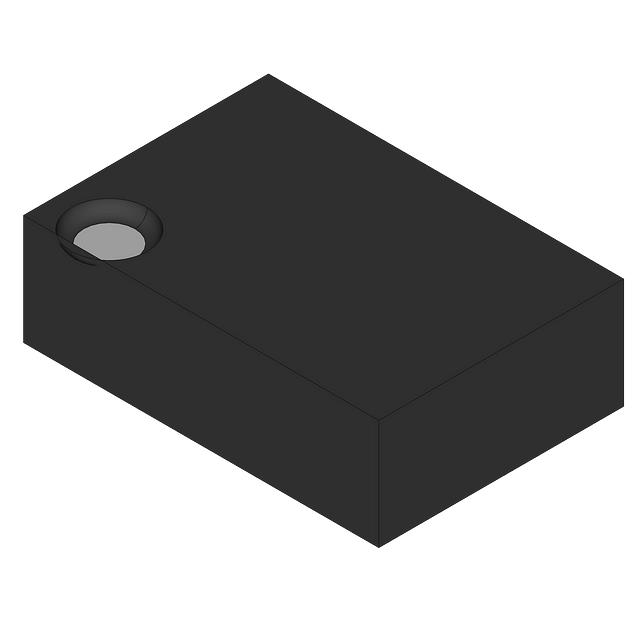

74AUP1G3208GM,115

产品分类: 其他逻辑器件
厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: CY-74AUP1G3208GM,115
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 其他逻辑器件 74AUP1G3208GM,115

74AUP1G3208GM,115概述

    74AUP1G3208:低功耗3输入OR-AND门

    1. 产品简介


    74AUP1G3208是一款低功耗3输入OR-AND门集成电路,由Nexperia制造。该芯片的功能为实现布尔函数 Y = (A + B) × C。用户可以自由选择逻辑函数:OR(或)、AND(与)和OR-AND(或-与)。所有输入端均可以直接连接到电源(VCC)或接地(GND),具备对慢速输入上升和下降时间的耐受能力。该器件在整个供电电压范围0.8 V至3.6 V内,表现出极低的静态和动态功耗。

    2. 技术参数


    - 工作电压范围:0.8 V至3.6 V
    - 高电平输入电压(VCC = 3.0 V至3.6 V):2.0 V至3.6 V
    - 低电平输入电压(VCC = 3.0 V至3.6 V):0 V至0.9 V
    - 输出电流(VCC = 3.0 V时):-20 mA 至 +20 mA
    - 静态电流(最大值):0.9 μA
    - 封装选项:多种小尺寸封装(SOT363、SOT886、SOT891、SOT1115、SOT1202、SOT1255)
    - 工作温度范围:-40 °C 至 +125 °C

    3. 产品特点和优势


    - 宽供电电压范围:0.8 V至3.6 V,适应多种电压标准。
    - 高抗噪声能力:符合JEDEC多项标准。
    - 静电放电保护:达到JESD22-A114F标准,最高可承受5000 V人体模型(HBM)静电放电。
    - 低静态功耗:提供非常低的静态电流消耗,典型值仅为0.9 μA。
    - 部分断电模式:支持通过IOFF电路实现部分断电操作,减少待机功耗。
    - 广泛的工作温度范围:支持在极端温度下可靠运行,满足各种工业需求。

    4. 应用案例和使用建议


    - 应用示例:74AUP1G3208适用于多种数字电路设计中,如数据处理单元、控制电路、通信设备等。它可作为简单的逻辑运算单元,在多路数据传输系统中实现数据合并或选择。
    - 使用建议:为确保最佳性能,在设计电路时应仔细考虑供电电压及工作温度范围,以避免超出器件的安全操作区域。同时,需关注外围电路的噪声干扰问题,采用适当的滤波措施以保持信号完整性。

    5. 兼容性和支持


    - 兼容性:74AUP1G3208具有良好的引脚兼容性,可根据具体需求选择不同的封装形式。支持多种供电标准,易于集成至现有系统中。
    - 支持服务:制造商提供了详尽的技术文档和资料库,包括安装指南、技术问答和维修手册,以帮助用户快速上手并解决可能出现的问题。

    6. 常见问题与解决方案


    - 问题1:器件无法正常工作,出现异常现象。
    - 解决方案:检查供电电压是否稳定,确认是否超出了规定的输入电压范围。
    - 问题2:电路信号失真严重。
    - 解决方案:考虑加入外部滤波器,或者调整电路布局,减小噪声干扰。
    - 问题3:电源电流过大。
    - 解决方案:检查电路连接是否正确,确认负载是否在合理范围内。

    7. 总结和推荐


    综上所述,74AUP1G3208凭借其低功耗、高可靠性以及广泛的工作温度范围,成为许多电子设计中的理想选择。特别适合需要高性能逻辑运算且工作环境恶劣的应用场合。对于追求稳定性和低功耗的电路设计者来说,这款器件无疑是一个值得推荐的产品。

74AUP1G3208GM,115参数

参数
最大工作供电电压 -
最小工作供电电压 -
零件状态 在售
包装方式 散装

74AUP1G3208GM,115厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

74AUP1G3208GM,115数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 其他逻辑器件 NXP SEMICONDUCTORS 74AUP1G3208GM,115 74AUP1G3208GM,115数据手册

74AUP1G3208GM,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1314 ¥ 1.1307
1000+ $ 0.1277 ¥ 1.0789
5000+ $ 0.1277 ¥ 1.0789
库存: 89684
起订量: 885 增量: 1
交货地:
最小起订量为:500
合计: ¥ 565.35
