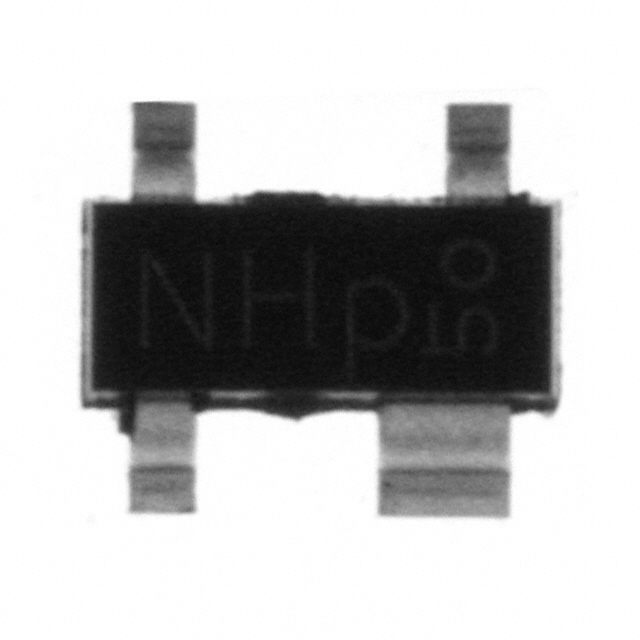

BF1109R,215

产品分类: 场效应管(MOSFET)
厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: 568-6148-6-ND
供应商: Digi-Key
标准整包数: 1
NXP SEMICONDUCTORS 场效应管(MOSFET) BF1109R,215

BF1109R,215概述

    N-Channel Dual-Gate MOS-FETs BF1109, BF1109R, and BF1109WR 技术手册

    产品简介


    BF1109, BF1109R, BF1109WR 是由 NXP 半导体公司生产的增强型 N 沟道双栅 MOS-FET。 这些器件具备高输入电容比、低噪声增益控制放大能力以及内部自偏置电路,确保了在自动增益控制(AGC)下的良好互调性能及直流稳定化。这些产品广泛应用于电视接收器、专业通信设备以及其他类似高频应用场合。

    技术参数


    以下是这些产品的技术规格和性能参数:
    | 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | VDS | 漏源电压 11 | V |
    | ID | 漏极电流(直流) 30 | mA |
    | Ptot | 总功率耗散 200 | mW |
    | yfs | 正向传输导纳 30 mS |
    | Cig1-ss | 门1输入电容 2.2 | 2.7 | pF |
    | Crss | 反向传输电容(f = 1 MHz) 25 | 40 | fF |
    | F | 噪声系数(f = 800 MHz) 1.5 | 2.5 | dB |
    | Xmod | 交叉调制输入电平(k = 1%,40 dB AGC) | 100 dBμV |

    产品特点和优势


    BF1109, BF1109R 和 BF1109WR 具备以下特点和优势:
    1. 高输入电容比:提供高效的信号处理能力。
    2. 低噪声增益控制:在高达 1 GHz 的频率下保持稳定的增益。
    3. 内部自偏置电路:确保优良的互调性能和直流稳定性。
    4. 塑料封装:SOT143B、SOT143R 和 SOT343R 封装,提供良好的机械保护和易于安装的优势。

    应用案例和使用建议


    这些器件适用于多种高频应用场合,如电视接收器、专业通讯设备等。以下是使用建议:
    1. 高频放大器:由于具有低噪声特性和稳定的增益,这些器件特别适合用于高频放大器。
    2. 跨调干扰抑制:内部自偏置电路确保了在自动增益控制(AGC)条件下的低交叉调制水平。
    3. 多频带应用:适用于多频带系统,特别是在需要处理多种频率的应用场合。
    使用建议:
    - 在设计高频电路时,应考虑到器件的高频特性,避免信号失真和不必要的噪声。
    - 在进行电源管理和散热设计时,需确保满足总功率耗散的要求,以保证器件的可靠运行。

    兼容性和支持


    这些器件与标准的 PCB 安装工艺兼容,同时 NXP 半导体提供了详细的技术文档和专业的技术支持,帮助客户顺利完成产品的设计和测试过程。

    常见问题与解决方案


    根据手册中的常见问题和解决方案,这里列举一些可能遇到的问题及其解决办法:
    1. 问题:器件在高频应用中的噪声过大。
    - 解决方案:检查器件的安装和接地情况,确保所有连接稳固且符合电气要求。
    2. 问题:电路中的功率耗散过高。
    - 解决方案:增加散热片或者采用更有效的热管理方案,确保器件工作在安全的温度范围内。

    总结和推荐


    总的来说,BF1109, BF1109R 和 BF1109WR 是优秀的 N 沟道双栅 MOS-FET,具备高输入电容比、低噪声增益控制和内部自偏置电路等特点,非常适合应用于高频电子设备中。NXP 半导体提供的详细文档和支持使得这些器件易于集成到各种项目中。因此,强烈推荐在高频放大器和其他类似应用中使用这些产品。

BF1109R,215参数

参数
最大功率耗散 -
栅极电荷 -
Vgs(th)-栅源极阈值电压 -
Id-连续漏极电流 -
配置 -
Vgs-栅源极电压 -
Vds-漏源极击穿电压 -
Rds(On)-漏源导通电阻 -
Ciss-不同 Vds 时的输入最大电容 -
FET类型 -
通道数量 -
3mm(Max)
1.4mm(Max)
1mm(Max)
通用封装 SOT-143R
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

BF1109R,215厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

BF1109R,215数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 场效应管(MOSFET) NXP SEMICONDUCTORS BF1109R,215 BF1109R,215数据手册

BF1109R,215封装设计

查看详情并下载
Symbol
Footprint
3D Model
