BBY40

产品分类: 变容二极管
厂牌: NXP SEMICONDUCTORS
产品描述: 30V 0.000029uF 独立式 5 支架安装,贴片安装
供应商型号: AIC-BBY40
供应商: 海外现货
标准整包数: 1
NXP SEMICONDUCTORS 变容二极管 BBY40

BBY40概述

    # NXP Semiconductors BBY40 Variable Capacitance Diode

    产品简介


    基本介绍
    NXP Semiconductors的BBY40是一种VHF(甚高频)可变电容二极管,广泛应用于高频电子电路。该产品采用平面工艺制造,并封装在SOT23小型表面贴装封装中。其主要功能是提供高线性度和精确的电容调制能力,适用于电视调谐等应用。
    主要功能
    - 高线性度:能够在较宽的电压范围内保持稳定的电容值。

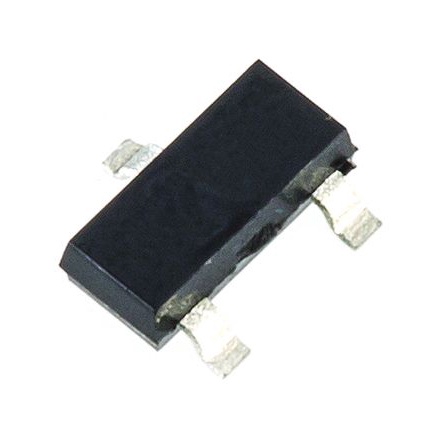

    - 小型化设计:采用SOT23封装,便于表面贴装和空间节省。
    - 准确的电容值:在不同反向电压下提供一致的电容比。
    应用领域
    - 甚高频电视调谐器
    - 频段A至160MHz的频率调整

    技术参数


    极限值
    | 参数 | 最小值 | 最大值 | 单位 |
    ||
    | 反向电压 30 | V |
    | 正向电流 20 | mA |
    | 存储温度范围 | -55 | 150 | °C |
    | 工作结温范围 | -55 | 125 | °C |
    电气特性
    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | IR | 反向电流 | VR = 28 V 10 | nA |
    VR = 28 V; Tj = 85°C 200 | nA |
    | rs | 二极管串联电阻 | f = 200 MHz 0.7 | Ω |
    | Cd | 二极管电容 | VR = 3 V; f = 1 MHz | 26 32 | pF |
    VR = 25 V; f = 1 MHz | 4.3 6 | pF |
    | C | 电容比 | f = 1 MHz | 5 6.5 | d |
    Cd (3V) / Cd (25V) |

    产品特点和优势


    BBY40具有以下几个显著特点和优势:
    1. 高线性度:这使得BBY40在高频应用中表现出色,特别是在需要精确控制电容的应用场合。
    2. 小型化设计:采用SOT23封装,适合现代电子设备的小型化需求。
    3. 良好的电容稳定性:在不同的工作条件下,能够保持稳定的电容值,满足严格的工程要求。

    应用案例和使用建议


    应用案例
    BBY40广泛用于电视调谐器中,以实现对频段A至160MHz之间的频率调整。其高线性度和准确的电容值确保了调谐过程的稳定性和可靠性。
    使用建议
    为了确保最佳性能,在设计时应遵循以下建议:
    - 严格控制工作电压,确保不超出反向电压的最大值。
    - 选择合适的电路布局,以减少外界干扰对电容值的影响。

    兼容性和支持


    兼容性
    BBY40与其他标准SOT23封装的元器件具有良好的兼容性,可以方便地替换现有设计中的同类产品。
    支持信息
    NXP Semiconductors提供了详尽的技术文档和支持服务,客户可以通过官方网站或直接联系销售部门获取相关信息。

    常见问题与解决方案


    常见问题
    1. 电压设置不当导致损坏。
    2. 电路布局不合理导致电容值不稳定。
    解决方案
    1. 仔细阅读技术手册并严格按照推荐值设定电压。
    2. 优化电路布局,确保良好的接地和屏蔽效果。

    总结和推荐


    综合评估
    总体来看,BBY40是一款性能稳定、适应性强的VHF可变电容二极管。其高线性度和紧凑的封装使其在多种高频应用中表现优异。
    推荐意见
    鉴于其优秀的特性和广泛的应用前景,我们强烈推荐BBY40作为高性能电子调谐设备的理想选择。无论是对于专业设计者还是业余爱好者,BBY40都将是值得信赖的优质产品。

BBY40参数

参数
二极管电容 0.000029uF
不同 Vr,F 时的 Q 值 -
电容比条件 -
配置 独立式
电容比 5
Vr-反向电压 30V
3mm(Max)
1.4mm(Max)
1.1mm(Max)
安装方式 支架安装,贴片安装
零件状态 在售

BBY40厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

BBY40数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 变容二极管 NXP SEMICONDUCTORS BBY40 BBY40数据手册

BBY40封装设计

查看详情并下载
Symbol
Footprint
3D Model
