PDTA114EE,115

产品分类: 三极管(BJT)
厂牌: NXP SEMICONDUCTORS
产品描述: PNP - Pre-Biased 150mW 100nA 50V 100mA SC-75 贴片安装
供应商型号: CY-PDTA114EE,115
供应商: Avnet
标准整包数: 1

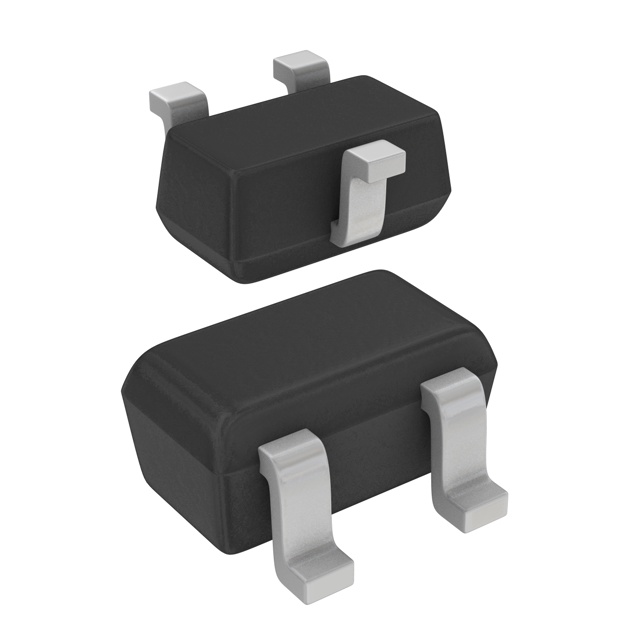

NXP SEMICONDUCTORS 三极管(BJT) PDTA114EE,115

PDTA114EE,115概述


    产品简介


    PNP电阻配置晶体管(RET)系列是专为小型表面贴装设备(SMD)塑料封装设计的产品。它们具有输出电流能力强、集成偏置电阻等特性,适用于汽车、工业和消费类电子产品中。PNP电阻配置晶体管系列广泛应用于数字电路,特别是在控制IC输入和开关负载方面表现出色。

    技术参数


    - 最大集电极-发射极电压 (VCEO):-50 V
    - 输出电流 (IO):-100 mA
    - 输入电压范围 (VI):正向 +40 V,反向 -10 V
    - 最大结温 (Tj):150°C
    - 最大存储温度 (Tstg):-65°C 到 +150°C
    - 热阻 (Rth(j-a)):
    - PDTA114EE (SOT416):830 K/W
    - PDTA114EM (SOT883):500 K/W
    - PDTA114ET (SOT23):500 K/W
    - PDTA114EU (SOT323):625 K/W

    产品特点和优势


    - 高输出电流能力:可达100 mA
    - 内置偏置电阻:简化电路设计并降低成本
    - 减少组件数量:适合大批量生产
    - 成本节约替代品:作为BC847/857系列的替代选择,在数字应用中表现优异
    - AEC-Q101认证:确保产品质量符合行业标准

    应用案例和使用建议


    - 数字应用:适用于汽车和工业数字控制系统
    - 控制IC输入:可作为开关负载的控制单元
    - 优化方案:在高频应用中注意散热管理,以保证长期稳定性

    兼容性和支持


    - 兼容性:与现有的逻辑和离散半导体设备高度兼容
    - 支持和服务:通过销售地址 (salesaddresses@nexperia.com) 获取技术支持和帮助

    常见问题与解决方案


    1. 问题:如何正确安装?
    - 解决方法:仅推荐回流焊接方法。

    2. 问题:如何处理高温环境下的性能?
    - 解决方法:确保温度不超过最大结温(150°C),并合理设计散热系统。
    3. 问题:如何进行故障诊断?
    - 解决方法:参考技术手册中的故障排除指南,并联系技术支持获取进一步帮助。

    总结和推荐


    PNP电阻配置晶体管系列具有出色的性能和多种优势,特别适用于汽车和工业应用。它具备高输出电流能力和良好的热稳定性,能够显著提高系统的可靠性和成本效益。基于以上分析,强烈推荐使用该系列产品,特别是在需要高性能和稳定性的应用场景中。

PDTA114EE,115参数

参数
晶体管类型 PNP - Pre-Biased
集电极截止电流 100nA
不同 Ib,Ic 时的 Vce 最大饱和值 -
配置 独立式withbuilt-inresistor
VCEO-集电极-发射极最大电压 50V
VCBO-最大集电极基极电压 -
集电极电流 100mA
最大功率耗散 150mW
VEBO-最大发射极基极电压 -
最大集电极发射极饱和电压 150mV@ 500µA,10mA
通用封装 SC-75
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

PDTA114EE,115厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PDTA114EE,115数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 三极管(BJT) NXP SEMICONDUCTORS PDTA114EE,115 PDTA114EE,115数据手册

PDTA114EE,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0175 ¥ 0.1477
库存: 1229054
起订量: 6771 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 738.5
直接购买
加入购物车
