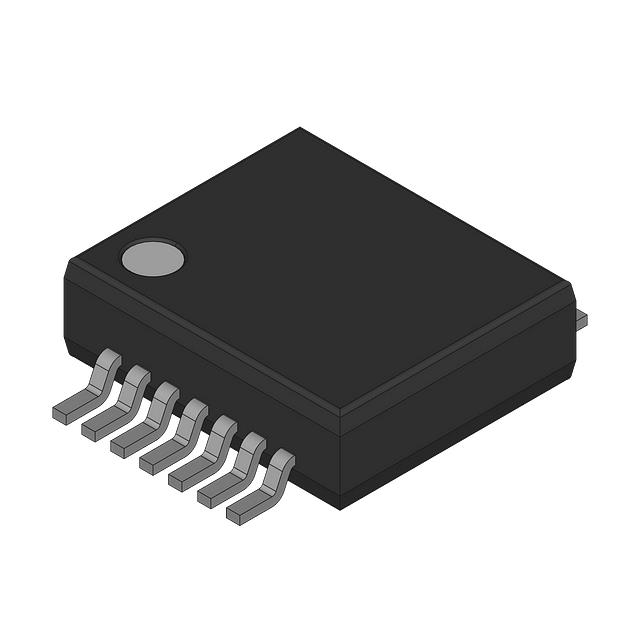

74HC21DB,118

产品分类: 其他逻辑器件
厂牌: NXP SEMICONDUCTORS
产品描述: 2V 6V SSOP-14 贴片安装
供应商型号: CY-74HC21DB,118
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 其他逻辑器件 74HC21DB,118

74HC21DB,118概述

    74HC21 双四输入与门技术手册解析

    1. 产品简介


    74HC21 是一款双四输入与门(AND gate),由Nexperia生产。这款集成电路能够执行基本逻辑运算,广泛应用于各种数字电路设计中。该芯片通过输入端口处理逻辑信号,并在输出端口产生相应的逻辑结果。

    2. 技术参数


    以下是从技术手册中提取的关键技术参数和技术规格:
    - 供电电压范围: 2.0V 到 6.0V
    - 工作温度范围:
    - SO14 封装: -40°C 到 +125°C
    - SSOP14 封装: -40°C 到 +125°C
    - TSSOP14 封装: -40°C 到 +125°C
    - 输入电压范围: 0V 到 VCC
    - 输出电压范围: 0V 到 VCC
    - 电源电流 (ICC): 最大50mA
    - 总功耗 (Ptot): SO14 和 (T)SSOP14 封装最大500mW
    - 传播延迟 (tpd): 在2.0V 时最小110ns,最大165ns;在4.5V 时最小22ns,最大33ns;在6.0V 时最小10ns,最大28ns

    3. 产品特点和优势


    - 低功耗: 该器件具有非常低的功耗,有助于减少整体系统能耗。
    - 高抗静电放电能力: HBM 超过2000V,MM 超过200V,提高了器件的可靠性和耐用性。
    - 多种封装选择: 包括SO14、SSOP14 和 TSSOP14 封装,适用于不同的应用需求。
    - 宽工作温度范围: -40°C 到 +125°C,适用于极端环境条件。

    4. 应用案例和使用建议


    74HC21 通常用于数字电路中的逻辑运算。例如,在自动控制、数据采集和信号处理等领域,这款芯片可用于实现复杂的逻辑功能。以下是一些使用建议:
    - 确保合适的输入电压: 确保所有输入信号的电压在0V到VCC之间,以保证正常工作。
    - 考虑散热问题: 尤其是在高频率操作下,需要特别注意散热措施以避免过热。
    - 根据实际应用选择适当的封装: 如需要高密度布局可选用SSOP14或TSSOP14封装,而SO14封装则更适用于空间较大的应用场合。

    5. 兼容性和支持


    74HC21 与同类标准逻辑门兼容,如TTL和CMOS系列。Nexperia提供了全面的技术支持,包括设计指南、应用手册和故障排除工具。此外,用户可以通过Nexperia的官方渠道获得详细的售后服务和技术支持。

    6. 常见问题与解决方案


    - 问题: 输入端电压超出允许范围。
    - 解决方法: 使用限流电阻或将输入电压限制在VCC范围内。
    - 问题: 输出端信号不稳定。
    - 解决方法: 检查负载电容值是否过大,并适当调整电容值以稳定输出信号。
    - 问题: 设备在高温环境下运行不正常。
    - 解决方法: 增加散热片或使用散热材料来帮助设备散热。

    7. 总结和推荐


    74HC21 双四输入与门凭借其出色的性能、广泛的适用范围以及低廉的成本,是一款非常适合用于数字逻辑电路设计的理想选择。它的多样化封装选项和可靠的操作性能使其在各类应用中表现出色。如果您正在寻找一款性价比高的逻辑门芯片,强烈推荐使用74HC21。

74HC21DB,118参数

参数
最大工作供电电压 6V
最小工作供电电压 2V
通用封装 SSOP-14
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装
