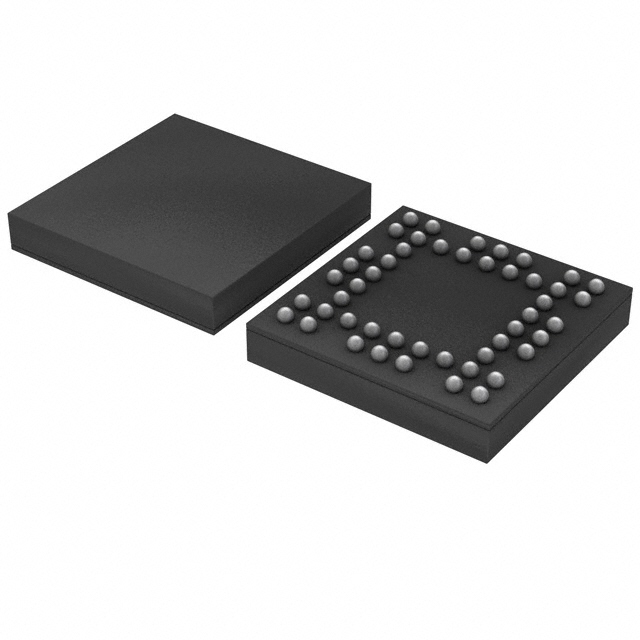

CBTL06DP211EE,118

产品分类: 视频接口芯片
厂牌: NXP SEMICONDUCTORS
产品描述: IC MUX 6CH DISPLAY PORT 48TFBGA
供应商型号: CY-CBTL06DP211EE,118
供应商:
标准整包数: 1
NXP SEMICONDUCTORS 视频接口芯片 CBTL06DP211EE,118

CBTL06DP211EE,118概述


    产品简介


    产品类型:多通道高速开关/多路复用器
    主要功能:CBTL06DP211 是一款用于 DisplayPort(DP)v1.1a 或嵌入式 DisplayPort 应用的多路复用器,支持 1.62 Gbit/s 和 2.7 Gbit/s 的数据速率。它采用 NXP 独有的高带宽传输门技术,能够实现四个高速差分 AC 耦合 DP 信道的 1:2 切换或 2:1 多路复用。此外,它还能切换/多路复用热插拔检测(HPD)、辅助(AUX)和显示数据通道(DDC)信号。
    应用领域:适用于需要 DisplayPort 和 PCI Express 切换/多路复用的主板、扩展坞站、笔记本电脑和其他芯片组。

    技术参数


    - 支持的数据速率:1.62 Gbit/s 和 2.7 Gbit/s
    - 输入输出:四个高带宽差分通道,支持 HPD、AUX 和 DDC 信号
    - 电源电压:3.3 V
    - 供电电流:正常模式下 0.2 mA,关机模式下 < 10 μA
    - 功耗:正常模式下 5 mW
    - 启动时间:1 ms
    - 重新配置时间:1 ms
    - 插入损耗:100 MHz 下 −1.6 dB,1.5 GHz 下 −2.7 dB
    - 返回损耗:0 Hz 至 1.5 GHz 下 −10 dB
    - 带宽:−3.0 dB 截止点 2.0 GHz
    - 传播延迟:100 ps
    - 通道间时延:180 ps
    - 通道内时延:5 ps

    产品特点和优势


    - 高带宽传输门技术:提供出色的信号完整性,减少信号衰减和失真。
    - 低功耗:正常工作时仅需 0.2 mA,关机模式下 < 10 μA。
    - 多功能性:可实现 1:2 切换或 2:1 多路复用,同时支持 HPD、AUX 和 DDC 信号。
    - 灵活的配置选项:可通过 GPIO 控制选择信号路径,适应不同的应用场景。
    - 广泛的温度范围:-40°C 到 +85°C 的工作温度范围,适用于各种恶劣环境。

    应用案例和使用建议


    应用案例:CBTL06DP211 常用于主板设计中,可以选择一个 GPU 显示源连接到显示设备或连接器。其非定向信号路径使得该设备也能用于反向拓扑,即一个显示源设备连接到两个显示接收设备或连接器。
    使用建议:在实际应用中,如果需要与 HDMI/DVI 连接器兼容,可以搭配 PTN3360A/B 或 PTN3360D 级联转换器使用。为了确保系统稳定运行,在信号输入端需要添加适当的保护电阻,以防止过高电压对设备造成损害。

    兼容性和支持


    兼容性:CBTL06DP211 支持 DisplayPort v1.1a 和嵌入式 DisplayPort,可与 GPU/CPUs 的专用 AUX 和 DDC I/O 端口无缝对接。
    支持和服务:制造商 NXP 提供详细的技术文档和支持服务,帮助客户解决安装和调试过程中遇到的问题。如需进一步技术支持,可通过 NXP 官方网站获取相关资源。

    常见问题与解决方案


    1. 问题:电源电压超过规定范围。
    - 解决方案:检查电路设计确保电源电压保持在 3.0 V 到 3.6 V 之间。

    2. 问题:设备无法正常启动。
    - 解决方案:确认 GPUSEL 和 DDCAUXSEL 引脚正确配置,并检查是否有外部干扰。

    3. 问题:信号质量下降。
    - 解决方案:检查 PCB 布线布局是否合理,避免信号线过长导致的串扰和反射问题。

    总结和推荐


    综上所述,CBTL06DP211 是一款高性能、低功耗的多路复用器,非常适合于需要高速信号处理的应用场景。其独特的高带宽传输门技术和低功耗特性使其在市场上具有很强的竞争优势。推荐在需要灵活配置 DisplayPort 和 PCI Express 信号的设备中使用 CBTL06DP211。对于那些寻求高效能、可靠性的工程师来说,这款产品无疑是一个理想的选择。

CBTL06DP211EE,118参数

参数
分辨率 -
5.1mm(Max)
5.1mm(Max)
900μm(Max)
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

CBTL06DP211EE,118厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

CBTL06DP211EE,118数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 视频接口芯片 NXP SEMICONDUCTORS CBTL06DP211EE,118 CBTL06DP211EE,118数据手册

CBTL06DP211EE,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.9498 ¥ 8.1731
300+ $ 0.9411 ¥ 8.0995
500+ $ 0.9324 ¥ 8.0259
1000+ $ 0.9062 ¥ 7.6577
5000+ $ 0.9062 ¥ 7.6577
库存: 9834
起订量: 123 增量: 1
交货地:
最小起订量为:100
合计: ¥ 817.31
