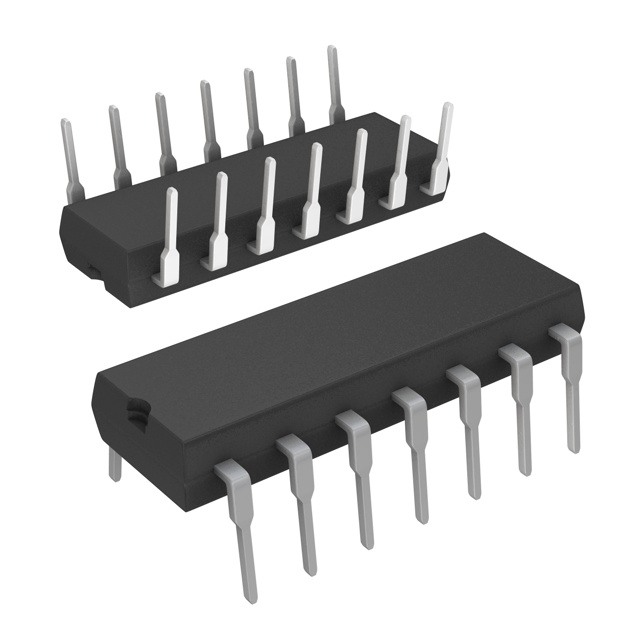

N74F86N,602

产品分类: 其他逻辑器件
厂牌: NXP SEMICONDUCTORS
产品描述: 4.5V 5.5V DIP-14 通孔安装
供应商型号: N74F86N,602-ND
供应商: Digi-Key
标准整包数: 3000
NXP SEMICONDUCTORS 其他逻辑器件 N74F86N,602

N74F86N,602概述

    74F86 Quad 2-input Exclusive-OR Gate 技术手册

    产品简介


    74F86 是一款四路双输入异或门(Exclusive-OR gate),广泛应用于数字电路设计中。这款芯片能够执行二进制逻辑运算,特别适用于需要进行逻辑操作的应用场合,例如计算器、微处理器系统、信号处理等。该器件提供了工业温度范围内的可靠性,确保在各种环境条件下稳定运行。

    技术参数


    - 传播延迟时间:典型值为 4.3ns。
    - 总供电电流:典型值为 16.5mA。
    - 工作电压范围:4.5V 至 5.5V。
    - 输出高电平电压:典型值为 2.7V,最大值为 3.4V。
    - 输出低电平电压:最大值为 0.5V。
    - 输入钳位电压:最大值为 -1.2V。
    - 输入电流:最大值为 100µA。
    - 输入高电平电流:最大值为 20µA。
    - 输入低电平电流:最大值为 -0.6mA。
    - 输出短路电流:最大值为 -150mA。
    - 电源电流(总):在商业范围内典型值为 20mA,在工业范围内典型值为 23mA。
    - 封装类型:塑料双列直插式封装(DIP14)和小型贴片封装(SO14)。

    产品特点和优势


    1. 高性能:典型的传播延迟时间为 4.3ns,能够快速响应,提高系统的整体性能。
    2. 广泛的温度范围:在商业范围内为 0°C 到 +70°C,工业范围内为 -40°C 到 +85°C,保证在恶劣环境下也能稳定工作。
    3. 兼容性强:74F86 可以与其他标准逻辑器件兼容,方便用户进行模块化设计。
    4. 稳健的保护措施:具备输入钳位保护,防止过压对内部电路造成损坏。

    应用案例和使用建议


    74F86 常用于以下应用:
    - 数字信号处理:如实现简单的加法器、比较器等功能。
    - 通信系统:用于信号编码和解码。
    - 计算机外围设备:如键盘扫描电路、存储器控制电路等。
    使用建议:
    1. 布局设计:在布线时应注意减少引线的长度,以减小传播延迟时间。
    2. 散热管理:在高温环境中使用时,应注意散热措施,避免因过热导致性能下降。
    3. 测试验证:使用推荐的测试条件进行验证,确保器件在实际应用中表现出色。

    兼容性和支持


    74F86 与大多数标准逻辑器件兼容,便于集成到现有的电路板设计中。Philips Semiconductors 提供详尽的技术支持文档和在线技术支持服务,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问题:74F86 在工作时发热严重。
    解决方案:检查是否有不良的连接或散热不足,必要时增加散热片。
    2. 问题:器件出现异常的高低电平状态。
    解决方案:确认供电电压是否在规定的范围内,检查是否存在外部干扰。
    3. 问题:输出电流异常。
    解决方案:检查负载是否超出了器件的最大额定值,适当调整负载电阻。

    总结和推荐


    74F86 是一款高性能、宽温度范围的异或门,适合用于需要高速、可靠逻辑运算的应用场合。其卓越的性能和广泛的适用范围使其在市场上具有较强的竞争力。强烈推荐在需要高性能异或门的项目中选用 74F86。

N74F86N,602参数

参数
最大工作供电电压 5.5V
最小工作供电电压 4.5V
19.5mm(Max)
6.48mm(Max)
3.2mm(Max)
通用封装 DIP-14
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 管装
