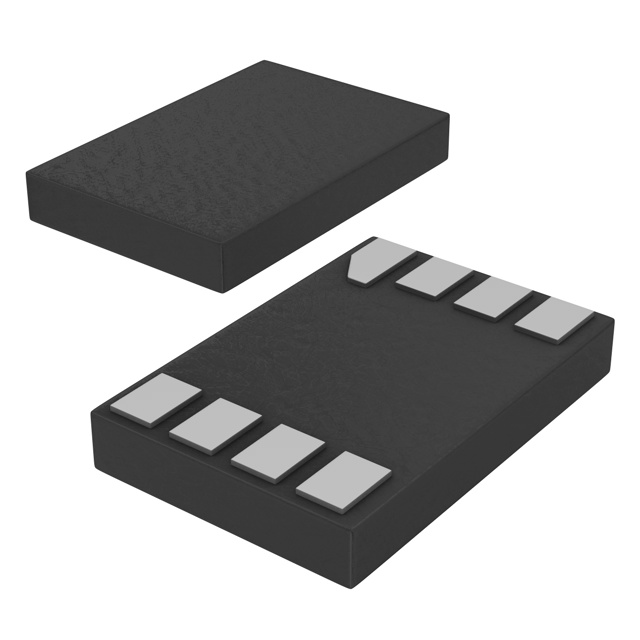

PCA9306GD1,125

产品分类: 电平转换器
厂牌: NXP SEMICONDUCTORS
产品描述: Voltage Level 1.5ns 漏极开路 1 2 1V 5.5V 双向 1.8V~5.5V 1V~3.6V SON 贴片安装,黏合安装
供应商型号: 568-5113-6-ND
供应商: Digi-Key
标准整包数: 1
NXP SEMICONDUCTORS 电平转换器 PCA9306GD1,125

PCA9306GD1,125概述


    产品简介


    PCA9306 双向 I2C-SMBus 电压电平转换器
    PCA9306 是一款双通道双向 I2C 总线和 SMBus 电压电平转换器,适用于需要不同电压范围之间的通信场景。该器件支持 1.0 V 至 3.6 V(Vref(1))和 1.8 V 至 5.5 V(Vbias(ref)(2))范围内的操作,允许在无方向控制引脚的情况下进行双向电压转换。通过提供出色的电气特性和信号延迟性能,PCA9306 在工业自动化、消费电子及通信等领域有着广泛应用。

    技术参数


    - 输入电压范围:Vref(1) = 1.0 V 到 3.6 V;Vbias(ref)(2) = 1.8 V 到 5.5 V
    - 传播延迟:
    - 向下转换时:最低至 0.6 ns
    - 向上转换时:最高至 1.0 ns
    - ON状态电阻(Ron):2.4 Ω 到 80 Ω(根据不同的启用电压)
    - 支持频率:标准模式、快速模式和快速模式 Plus I2C 总线
    - 工作温度范围:-40°C 至 +105°C
    - 封装形式:SO8、TSSOP8、VSSOP8、XQFN8、XSON8 和 XSON8UPCA9306

    产品特点和优势


    - 无方向控制:自动进行电压电平转换,无需外部方向控制引脚。
    - 低阻抗连接:ON状态电阻低至 3.5 Ω,确保信号完整性,减少信号失真。
    - 宽电压范围兼容:可实现多种电压范围间的双向电压转换。
    - 出色的 ESD 保护:超过 2000 V HBM 和 1000 V CDM 的 ESD 防护能力。
    - 多封装选择:提供多种封装以适应不同应用场景,方便 PCB 设计。

    应用案例和使用建议


    应用场景
    PCA9306 可用于多种应用场景,例如:
    - 汽车电子:车载传感器间通信
    - 消费电子产品:智能家电内部模块间通信
    - 工业自动化:工业控制系统中设备间的通信
    使用建议
    - 在设计应用电路时,确保 EN 引脚连接到 VREF2 并通过一个拉高电阻(通常为 200 kΩ)将 EN 拉至高电平。
    - 建议在 VREF2 上添加滤波电容以提高稳定性。
    - 使用时需注意,当两个总线运行在不同频率时,较低频率的总线需在较高频率总线操作前隔离。

    兼容性和支持


    PCA9306 与各种 I2C 和 SMBus 设备兼容,适用于标准模式、快速模式和快速模式 Plus I2C 总线。同时,提供了多种封装选项以适应不同的 PCB 设计需求。厂商提供详尽的技术文档和支持服务,以帮助客户解决应用过程中的问题。

    常见问题与解决方案


    1. 问:如何确定最佳的工作电压范围?
    - 答:确保 Vbias(ref)(2) 比 Vref(1) 至少高出 1 V,以获得最佳的电压转换效果。
    2. 问:如何判断是否有信号失真?
    - 答:监测输出端的信号波形,如发现波形边缘模糊,可考虑减小 ON状态电阻或检查系统接地。
    3. 问:能否通过软件控制 EN 引脚?
    - 答:是的,可以通过微控制器控制 EN 引脚,从而实现灵活的电压转换控制。

    总结和推荐


    PCA9306 双向 I2C-SMBus 电压电平转换器是一款高度集成的解决方案,具有广泛的电压兼容性和出色的电气特性。对于需要跨不同电压域进行可靠通信的应用场合,PCA9306 是一个非常理想的选择。其独特的功能使其在市场上具备较强的竞争力。无论是从产品性能还是使用便捷性来看,都值得推荐使用。

PCA9306GD1,125参数

参数
每个电路的通道数 2
数据速率 -
输出信号类型 -
输入信号类型 -
转换器类型 Voltage Level
电压- VCCA 1V~3.6V
通道类型 双向
电路数量 1
传播延迟时间 1.5ns
最小工作供电电压 1V
电压- VCCB 1.8V~5.5V
输出类型 漏极开路
最大工作供电电压 5.5V
2.1mm(Max)
3.1mm(Max)
450μm(Max)
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装
