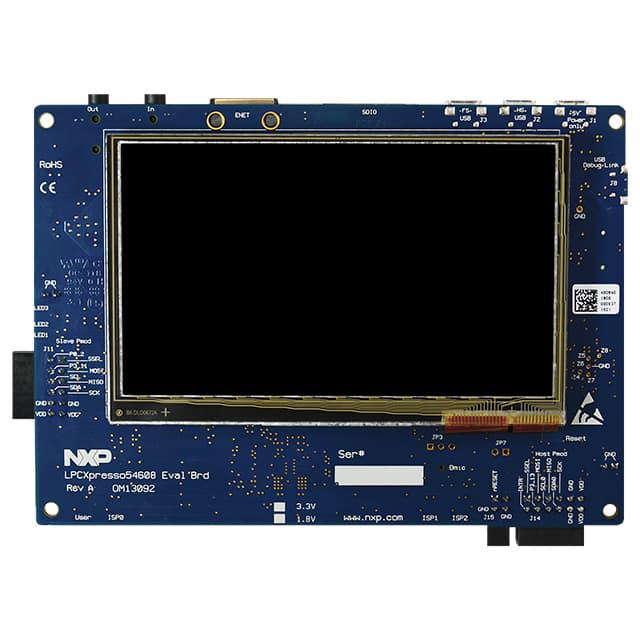

OM13092UL

厂牌: NXP SEMICONDUCTORS
产品描述: 16MB FLASH,SPI FLASH 180MHz,220MHz MMC,SD ARM® Cortex®-M4 固定安装
供应商型号: ET-2708691
供应商: 海外现货
标准整包数: 1
NXP SEMICONDUCTORS 应用处理器与片上系统(SOC) OM13092UL

OM13092UL概述


    产品简介


    LPC546xx 系列微控制器
    LPC546xx 是一款基于 ARM Cortex-M4 的嵌入式应用微控制器,具有丰富的外设集,低功耗及增强型调试功能。此系列微控制器适用于多种领域,如工业控制、汽车电子、物联网(IoT)和消费电子等。凭借高性能的 ARM Cortex-M4 内核和一系列高级外设,LPC546xx 在提高系统性能的同时降低了能耗,为开发者提供了强大的计算能力和灵活的扩展能力。

    技术参数


    - 处理器核心: ARM Cortex-M4,最高运行频率可达220MHz(LPC54628)或180MHz(LPC5460x/61x)
    - 内核支持: 浮点运算单元(FPU)、内存保护单元(MPU)
    - 嵌套向量中断控制器 (NVIC): 带有不可屏蔽中断(NMI)输入
    - 调试接口: 支持串行线调试(SWD),包括六个指令断点,两个字面比较器,四个观察点。此外还提供序列线输出(SWO)和增强型跟踪宏单元(ETM)跟踪,支持时间戳计数器
    - 存储器: 最高可达512KB闪存,200KB SRAM,16KB EEPROM
    - 时钟: 内置自由振荡器(FRO),可选输出48MHz或96MHz;外部时钟输入最高可达25MHz;晶振频率范围1MHz至25MHz;看门狗振荡器(WDTOSC)频率范围6kHz至1.5MHz
    - 电源管理: 可编程电源管理单元(PMU)支持多种降低功耗模式,包括睡眠、深度睡眠和深度掉电模式
    - 温度范围: -40°C 至 +105°C
    - 封装形式: TFBGA180, TFBGA100, LQFP208, LQFP100

    产品特点和优势


    LPC546xx 系列微控制器的主要优势包括:
    - 高性能核心: 高达220MHz的CPU频率和内置浮点运算单元(FPU),使数据处理速度大幅提升。
    - 丰富外设集成: 集成多种通信接口(如高速和全速USB、以太网、SD/MMC、CAN FD、LCD、SCTimer/PWM等),极大地提高了系统的灵活性和功能性。
    - 安全功能: 增强的代码读保护(eCRP)、一次性编程(OTP)内存以及硬件加速的安全散列算法(SHA1/SHA2)模块,确保了数据的安全性和完整性。
    - 低功耗: 多种低功耗模式以及专用微秒定时器,使得系统可以在不同的工作状态下保持最低功耗。
    - 灵活配置: 可通过软件选择多种串行外设接口(如USART、SPI、I2C和I2S)的工作模式,并且支持多种时钟配置,适应不同应用需求。

    应用案例和使用建议


    LPC546xx 系列微控制器广泛应用于工业自动化、汽车电子、物联网等领域。例如,在工业自动化控制系统中,LPC546xx 可用于连接传感器和执行机构,实现数据采集和控制信号发送。而在汽车电子系统中,它可以作为仪表盘显示控制器或者车身网络节点。
    使用建议:
    - 在需要高性能数据处理的应用场景下,优先选择LPC54628型号,以充分利用其高达220MHz的CPU频率。
    - 对于需要长时间待机但偶尔需快速唤醒的系统,应充分利用微秒定时器(Ultra-low power Micro-tick Timer)来降低整体功耗。
    - 利用多种低功耗模式可以有效延长电池寿命,特别是在无线传感节点等电池供电应用中。
    - 当涉及到安全性要求较高的应用时,利用eCRP和SHA模块进行数据保护是必要的。

    兼容性和支持


    LPC546xx 系列微控制器设计时考虑到了广泛的兼容性。例如,它支持多种类型的外部存储器访问,包括SRAM、ROM、闪存以及动态内存如单数据率SDRAM。同时,该微控制器也配备了多个串行接口(USART、SPI、I2C和I2S),可以轻松与其他标准电子设备或模块相连接。
    NXP Semiconductors 提供全面的技术支持和服务,包括开发工具、参考设计、技术文档和在线社区。这些资源可以帮助开发者快速上手并解决开发过程中可能遇到的问题。

    常见问题与解决方案


    - 问题: 设备在深度睡眠模式下无法正确唤醒。
    - 解决办法: 检查唤醒源设置,确保正确的唤醒引脚被启用。

    - 问题: 使用USB接口时,数据传输速率低于预期。
    - 解决办法: 验证USB驱动程序是否安装正确,检查是否有其他干扰因素影响数据传输。
    - 问题: ADC转换结果不准确。
    - 解决办法: 确认模拟前端的配置,如采样率、触发源等,确保与应用要求匹配。

    总结和推荐


    LPC546xx 系列微控制器凭借其卓越的性能、丰富的外设集成、强大的安全特性以及广泛的兼容性,成为了现代嵌入式系统开发的理想选择。无论是用于高端工业自动化还是复杂的物联网应用,LPC546xx 都能够提供出色的性能和可靠性。因此,强烈推荐开发人员将这款微控制器纳入到他们的项目中。

OM13092UL参数

参数
核心处理器 ARM® Cortex®-M4
程序存储器类型 FLASH,SPI FLASH
接口类型 MMC,SD
最大工作供电电压 -
主要属性 -
内核数 -
RAM大小 16MB
最大时钟频率 180MHz,220MHz
I/O电压 -
Flash大小 -
外设 -
速度 -
最小工作供电电压 -
安装方式 固定安装
零件状态 在售
包装方式 散装

OM13092UL厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

OM13092UL数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 应用处理器与片上系统(SOC) NXP SEMICONDUCTORS OM13092UL OM13092UL数据手册

OM13092UL封装设计

查看详情并下载
Symbol
Footprint
3D Model
