OM40005UL

产品分类: 开发板
厂牌: NXP SEMICONDUCTORS
产品描述: LPC51U68微控制器开发板
供应商型号: 2892162
供应商: element14
标准整包数: 1

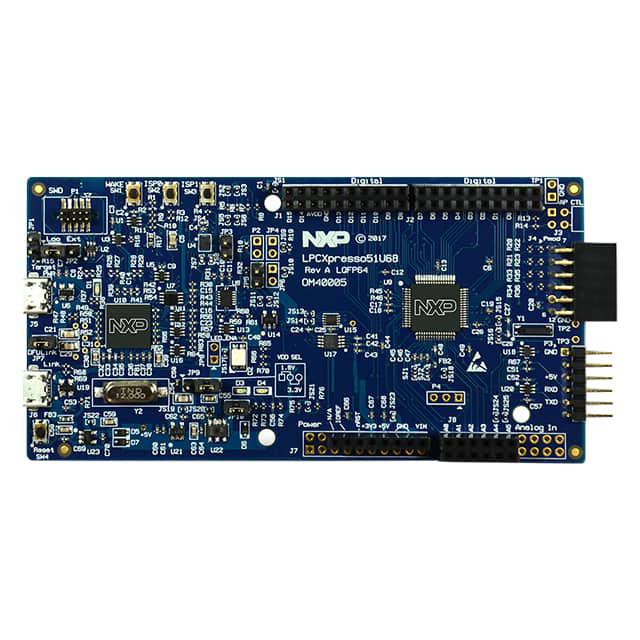

NXP SEMICONDUCTORS 开发板 OM40005UL

OM40005UL概述

    高性能低功耗ARM® Cortex®-M0+微控制器:LPC51U68技术手册



    产品简介



    NXP公司的LPC51U68是一款基于ARM® Cortex®-M0+内核的32位微控制器(MCU),专为嵌入式应用设计。这款MCU不仅提供了卓越的计算性能,而且在功耗管理方面也表现出色。它适用于高绩效游戏键盘/鼠标、工业级USB到串行端口桥接器、电能表、指纹识别系统、USB音频设备和传感器集线器等多种应用领域。


    技术参数



    - CPU频率:最高可达100MHz
    - 内存资源:
    - 96 KB片上SRAM
    - 256 KB片上闪存编程存储器
    - 接口:
    - USB 2.0全速设备控制器(无晶振操作)
    - 8个灵活的串行通信外设,可配置为USART、SPI或I2C接口
    - 2个FlexComm接口包含I2S接口
    - 电源管理:
    - 单Vdd电源供电,集成PMU、POR、BOD,四种低功耗模式
    - 自动电压缩放
    - 模拟接口:
    - 12通道12位ADC,转换速率高达5 Msps
    - 片上温度传感器提供±3°C的绝对精度
    - 定时器:
    - 3个32位通用定时器
    - SCTimer/PWM
    - 时钟生成:
    - FRO 12/48/96 MHz,系统PLL
    - 其他:
    - DMA(直接内存访问)
    - WWDT(窗口看门狗定时器)
    - RTC/报警
    - 重复中断微秒定时器


    产品特点和优势



    LPC51U68在低功耗设计方面具有显著优势,同时支持USB集成和灵活的串口配置。它的高性能和多种外围设备使其非常适合需要高性能处理能力的应用。例如,在游戏键盘/鼠标和传感器集线器等应用中,LPC51U68能够提供稳定的性能表现。


    应用案例和使用建议



    LPC51U68已被广泛应用于多个领域,如游戏键盘/鼠标、工业级USB到串行端口桥接器和电能表等。对于传感器集线器应用,可以利用其多种串行通信接口来连接不同的传感器模块,实现复杂的数据采集任务。此外,由于LPC51U68具备先进的低功耗设计,对于电池供电的便携式设备尤其适用。


    兼容性和支持



    LPC51U68 MCU与LPC5410x和LPC5411x MCU家族在相同封装和引脚版本下具有引脚兼容性。这使得现有设计可以轻松升级到LPC51U68,而无需大幅修改硬件布局。此外,NXP还提供了丰富的软件开发工具支持,包括MCUXpresso SDK、IAR Embedded Workbench和Arm Keil Microcontroller Development Kit等。这些工具帮助开发者快速上手,降低开发成本和时间。


    常见问题与解决方案



    1. 如何进行固件更新?
    使用LPC51U68内置的专用引导加载程序,通过串行连接进行擦除、编程和验证操作。或者使用开放源代码软件和主机侧编程工具,通过ROM或闪存引导加载程序进行更新。

    2. 如何设置低功耗模式?
    开发者可以通过API驱动的功率配置文件和自动电压缩放功能轻松设置低功耗模式。详细的配置方法可以在MCUXpresso SDK文档中找到。


    总结和推荐



    综上所述,NXP的LPC51U68微控制器凭借其强大的处理能力和高效的功耗管理,成为众多应用领域的理想选择。无论是高绩效的游戏设备还是工业级传感器集线器,LPC51U68都能提供出色的性能和灵活性。因此,我们强烈推荐LPC51U68作为高要求应用中的首选微控制器。

OM40005UL参数

参数
接口 No
处理器 -
供电 -
芯片平台 LPC51U68
运行内存 -
主频 -
协议 -
安装方式 固定安装
零件状态 在售
包装方式 散装

OM40005UL厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

OM40005UL数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 开发板 NXP SEMICONDUCTORS OM40005UL OM40005UL数据手册
