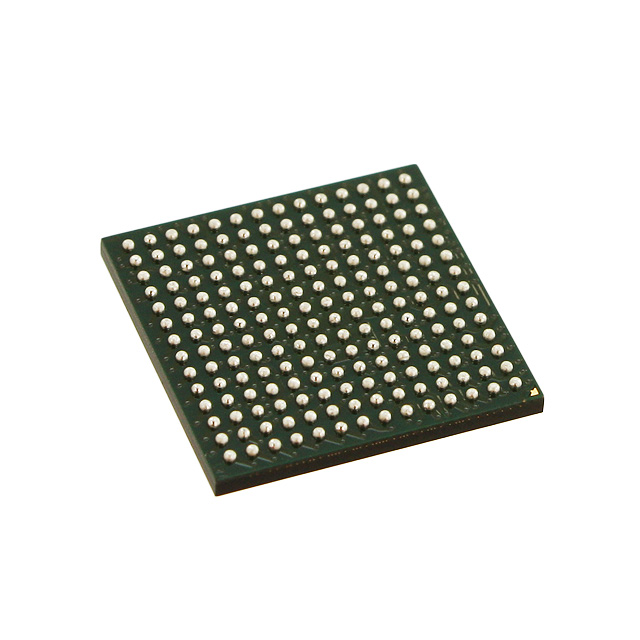

DSP56321VL200

产品分类: 数字信号处理(DSP)
厂牌: NXP SEMICONDUCTORS
产品描述: 3.3V Host Interface,SCI,SSI 24bit DSP56300 576KB ROM 4.5Kbit 1.6V 200MHz BGA 固定安装,贴片安装
供应商型号: DSP56321VL200-ND
供应商: Digi-Key
标准整包数: 1
NXP SEMICONDUCTORS 数字信号处理(DSP) DSP56321VL200

DSP56321VL200概述

    DSP56321 24-Bit Digital Signal Processor

    产品简介


    DSP56321 是一款来自 Freescale(现 NXP)公司的高性能数字信号处理器(DSP),属于 DSP56300 家族系列。它主要用于网络基础设施、安全加密、家庭娱乐等领域的高要求应用。这款处理器的核心运算速度高达 275 兆乘法累加每秒(MMACS),且通过增强型滤波协处理器(EFCOP)可提升到 550 MMACS,支持单时钟周期指令执行、24位寻址、指令缓存和直接存储器访问(DMA)控制器等功能。其紧凑的设计使其成为需要大量内部存储空间的应用的理想选择。

    技术参数


    - 核心频率:275 MHz
    - 内部电压:核心电压 1.6V,I/O电压 3.3V
    - 乘法累加速率:275 MMACS(使用 EFCOP 可达 550 MMACS)
    - 指令集:DSP56000代码兼容
    - 内存:内置192K × 24位 RAM 和 192 × 24位引导ROM
    - 外部存储扩展:支持至多两个 256K × 24位字存储空间
    - 电源输入:包括 VCCQL、VCCQH、VCCA、VCCD、VCCC、VCCH、VCCS 等
    - 引脚兼容性:与 DSP56303、DSP56L307、DSP56309、DSP56311 等型号引脚兼容

    产品特点和优势


    - 高性能:单时钟周期指令执行,高达 275 MHz 的频率。
    - 多功能协处理器:集成增强型滤波协处理器(EFCOP),支持多种滤波模式。
    - 高集成度:内置大量 RAM 和外围接口,如 HI08、ESSI、SCI、三重定时器等。
    - 低功耗:CMOS设计支持多种低功耗模式,包括等待和停止模式。
    - 兼容性强:与同系列其他型号引脚兼容,易于系统扩展和升级。

    应用案例和使用建议


    - 无线和有线基础设施应用:可用于大规模的通信网络处理。
    - 家庭娱乐系统:提供高效的数据处理能力用于音视频解码。
    - 安全加密系统:支持高速的数据处理和安全算法实现。
    - DSP资源板:适合作为高性能计算模块嵌入到各类开发板中。
    使用建议:对于需要大量数据处理的应用,建议充分利用其内部高速缓存和 DMA 功能来提高系统效率。同时,在设计电路时要特别注意电源管理和散热问题。

    兼容性和支持


    - 兼容性:与同一系列其他型号引脚兼容。
    - 支持:用户可以获取官方的技术文档和支持服务,包括参考手册、应用笔记等。Freescale(NXP)公司还提供了详细的在线资源帮助用户解决问题。

    常见问题与解决方案


    1. 问题:系统启动后无法正常运行。
    - 解决方案:检查电源连接是否正确,特别是不同功能区域的供电是否稳定。

    2. 问题:DMA传输速度慢。
    - 解决方案:确认 DMA 通道配置正确,避免不必要的中断请求。

    3. 问题:程序执行错误。
    - 解决方案:检查寄存器配置是否正确,尤其是控制寄存器和地址生成单元的设置。

    总结和推荐


    综上所述,DSP56321 作为一款高性能的数字信号处理器,具有出色的运算能力和丰富的接口功能,非常适合需要进行大规模数据处理的应用场景。其低功耗和良好的兼容性使得其在多个行业中有着广泛的应用前景。强烈推荐给那些需要高性能 DSP 芯片的开发者和工程师。

DSP56321VL200参数

参数
RAM大小 576KB
I/O电压 3.3V
程序存储器大小 4.5Kbit
最大时钟频率 200MHz
程序存储器类型 ROM
内核数 -
L1缓存指令存储器 -
速度 -
接口类型 Host Interface,SCI,SSI
核心处理器 DSP56300
最大工作供电电压 -
最小工作供电电压 1.6V
数据总线宽度 24bit
通用封装 BGA
安装方式 固定安装,贴片安装
应用等级 汽车级
零件状态 最后售卖
包装方式 散装,托盘

DSP56321VL200厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

DSP56321VL200数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 数字信号处理(DSP) NXP SEMICONDUCTORS DSP56321VL200 DSP56321VL200数据手册

DSP56321VL200封装设计

查看详情并下载
Symbol
Footprint
3D Model
