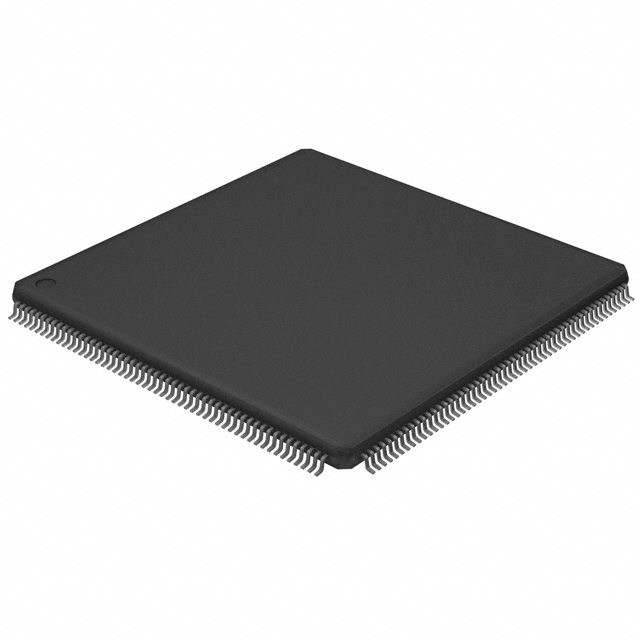

LPC4078FBD208,551

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: NXP LPC40系列单片机, ARM Cortex M4内核, 208针, LQFP封装, 2CAN通道
供应商型号: 20M-LPC4078FBD208,551
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS 微控制器(MCU) LPC4078FBD208,551

LPC4078FBD208,551概述

    电子元器件产品技术手册:LPC407x/8x

    1. 产品简介


    产品类型: LPC407x/8x 是一款基于ARM Cortex-M4架构的高性能微控制器,具备强大的处理能力和丰富的接口,适用于各种嵌入式系统和工业控制应用。
    主要功能: 该微控制器提供高达120MHz的主频,拥有浮点运算单元(FPU),以及多种通信接口和模拟模块,支持多种内存配置和电源管理功能。
    应用领域: 广泛应用于工业自动化、物联网设备、医疗仪器、消费电子等领域。

    2. 技术参数


    | 类别 | 参数 |

    | 处理器核心 | ARM Cortex-M4 |
    | 主频 | 最高可达120 MHz |
    | 内存 | 闪存:最多512 kB
    SRAM:最多96 kB
    EEPROM:最多4 kB
    ROM:带有ROM驱动器,可加载应用程序 |
    | 时钟源 | 内部12 MHz时钟(±1%精度)
    系统振荡器,系统PLL |
    | 电源管理 | 包含电源管理单元(PMU),支持多种电源模式,包含欠压检测(BOD),单电压供电(Vdd),上电复位(POR) |
    | 模拟模块 | ADC:8通道,12位精度
    DAC:10位精度
    比较器:2个 |
    | 数字接口 | GPDMA:多达165通道
    GPIO:通用输入输出
    外部存储控制器:支持图形LCD,以太网MAC,SD/MMC卡 |
    | 串行接口 | SPIFI:支持闪存接口
    FS USB 2.0
    CAN 2.0B:2个端口
    I2C:2个端口
    UART:5个端口 |
    | 定时器 | 32位定时器:4个
    实时时钟:支持电池备用,事件记录器
    看门狗定时器(WWDT)
    滴答定时器(SysTick Timer) |

    3. 产品特点和优势


    独特功能:
    - 高达120 MHz的主频,适合需要高性能计算的应用。
    - 集成的浮点运算单元(FPU),提供优秀的数学运算能力。
    - 多种电源管理和节能模式,适合电池供电设备。
    - 丰富的外设接口,包括USB、CAN、以太网等,支持多种通信协议。
    优势:
    - 高性能:强大的处理能力满足复杂应用需求。
    - 易用性:集成的多个外设使得开发更加简单高效。
    - 扩展性强:支持多种存储选项和接口,适应不同应用场景。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化: 可用于PLC系统,通过集成的通信接口实现远程监控和数据传输。
    - 医疗仪器: 配合高精度ADC和模拟模块,适合心率监测等应用。
    - 物联网设备: 支持多协议通信接口,方便与其他设备连接。
    使用建议:
    - 在使用过程中应注意电源管理设置,确保系统的低功耗运行。
    - 通过合理的资源分配和代码优化,充分利用其强大的处理能力。
    - 为减少干扰,应注意信号线和电源线的布局设计。

    5. 兼容性和支持


    兼容性:
    - 支持多种外部存储器,如闪存、SD/MMC卡等。
    - 与各种传感器和通信模块兼容,方便集成到现有系统中。
    支持:
    - 提供详尽的技术文档和支持服务,包括在线论坛和技术培训。
    - 丰富的第三方生态系统,有助于快速开发和部署。

    6. 常见问题与解决方案


    常见问题及解决方案:
    1. 问题: 系统启动失败。
    - 解决方法: 检查电源和复位电路是否正常。

    2. 问题: ADC读数不准确。
    - 解决方法: 校准ADC模块,检查传感器连接是否正确。

    3. 问题: 数据通信错误。
    - 解决方法: 检查通信线路和配置参数是否正确,重新初始化通信模块。

    7. 总结和推荐



    总结

    :
    LPC407x/8x 微控制器以其强大的处理能力、丰富的接口和优秀的电源管理功能,在多种应用场景中表现出色。无论是工业自动化、医疗仪器还是物联网设备,这款微控制器都能提供可靠的支持。
    推荐:
    强烈推荐给那些需要高性能、多功能和低功耗解决方案的开发者。其丰富的接口和广泛的兼容性使其成为众多项目的理想选择。

LPC4078FBD208,551参数

参数
数据总线宽度 32bit
最大时钟频率 120MHz
内核数 1
最大工作供电电压 3.6V
程序存储器类型 FLASH
核心处理器 ARM® Cortex®-M4
EEPROM大小 4032 x 8
程序存储器大小 512KB
数据转换器 A/D 8x12b,D/A 1x10b
接口类型 CANbus,EBI,EMI,Ethernet,I2C,IrDA,Microwire,QEI,SD,SPI,SSI,SSP,UART,USART,USB,USB OTG
最小工作供电电压 2.4V
RAM大小 96KB
振荡器类型 内部
电压-电源(Vcc/Vdd) 2.4V~3.6V
I/O数量 165
速度 120MHz
外设 Brown-out Detect/Reset,DMA,I2S,POR,PWM,WDT
28.1mm(Max)
28.1mm(Max)
1.45mm(Max)
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

LPC4078FBD208,551厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LPC4078FBD208,551数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS LPC4078FBD208,551 LPC4078FBD208,551数据手册

LPC4078FBD208,551封装设计

查看详情并下载
Symbol
Footprint
3D Model
