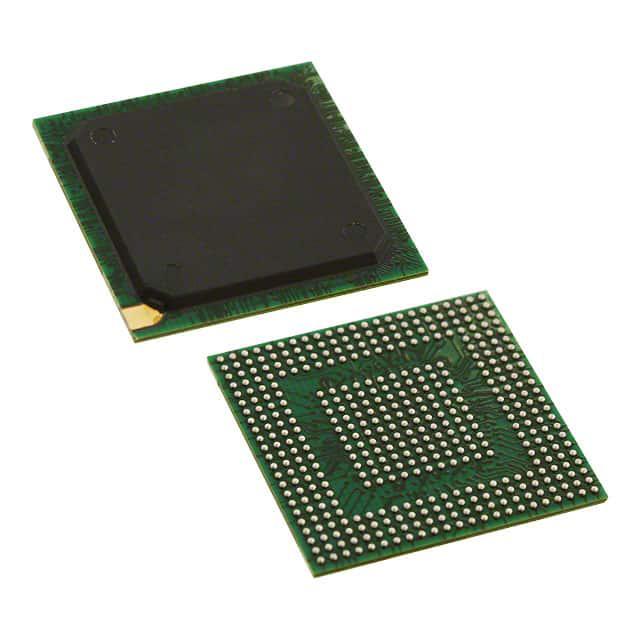

P1014NXN5HHB

产品分类: 微处理器(MPU)
厂牌: NXP SEMICONDUCTORS
产品描述: USB 2.0 + PHY (1) 800MHz SATA 3Gbps (2) L1/L2 CACHE 1 800MHz 32KB 1.5V,1.8V,2.5V,3.3V CAN,Ethernet,I2C,SPI,UART,USB 10Mbps,100Mbps,1Gbps 32bit PowerPC e500v2 BGA 贴片安装 19mm(长度)*19mm(宽度)
供应商型号: CY-P1014NXN5HHB
供应商:
标准整包数: 1
NXP SEMICONDUCTORS 微处理器(MPU) P1014NXN5HHB

P1014NXN5HHB概述

    QorIQ P1010 和 P1014 通讯处理器:高级应用与技术概览

    产品简介


    QorIQ P1010 和 P1014 通讯处理器是 NXP(原飞思卡尔)旗下的高性能、低功耗产品系列,专为成本敏感型网络、网络附加存储、数字视频监控和工业自动化等领域设计。这两款处理器属于价值表现层级,旨在提供广泛的集成能力和极致的能效。P1010 和 P1014 基于 45nm 技术,适用于需要低功耗实现的应用场景。P1010 的核心频率范围为 533MHz 到 1GHz,而 P1014 的核心频率为 800MHz。两款处理器均配备了一颗双核 e500 核心,支持 32KB 指令缓存和 32KB 数据缓存,以及 256KB 的 L2 缓存。

    技术参数


    | 参数 | P1010 | P1014 |
    |
    | 核心频率 | 533MHz 至 1GHz | 800MHz |
    | L2 缓存 | 256KB | 256KB |
    | 支持 DDR3/DDR3L 内存 | 16/32 位 @ 800MHz | 16 位 @ 800MHz |
    | 以太网端口数量 | 3 | 2 |
    | SATA 接口 | 2 | 2 |
    | PCI Express 控制器数量 | 2 | 2 |
    | 安全特性 | 可信启动,安全引擎 | 可信启动,无 |
    | CAN 控制器数量 | 2 | 2 |

    产品特点和优势


    1. 高集成度:P1010 和 P1014 集成了众多外围设备和接口,如 USB 2.0、多个串行通信接口、以太网控制器等,极大简化了电路板设计。
    2. 安全性:两款处理器都配备了可信启动平台和安全引擎,支持多种加密算法和身份验证机制,有效保护系统免受恶意攻击。
    3. 多功能性:适用于无线局域网接入点、SOHO/SMB 路由器、工业自动化等多种应用场景。

    应用案例和使用建议


    1. 无线局域网接入点:可以利用其强大的安全特性处理复杂的加密任务,如 WPA2 和 WPA3。
    2. SOHO/SMB 路由器:通过其灵活的可编程位速率和远程帧支持,满足家庭和中小企业对可靠性和速度的需求。
    3. 工业自动化:P1010 和 P1014 支持多种通信协议,能够稳定地连接不同类型的传感器和执行器,提升系统的可靠性。

    兼容性和支持


    P1010 和 P1014 与其他主流操作系统和开发工具兼容,如 Enea 的实时操作系统、Green Hills 的软件和硬件开发工具等。此外,NXP 还提供了详细的技术文档和丰富的参考设计资源,便于开发者快速上手和调试。

    常见问题与解决方案


    1. 系统启动慢:检查电源管理配置,确保在需要时及时唤醒 CPU。
    2. 数据传输错误:核实连接的物理层配置和速率设置是否正确。
    3. 加密失败:确认所使用的加密算法和密钥长度是否匹配,检查是否有足够的内存支持。

    总结和推荐


    总体而言,QorIQ P1010 和 P1014 通讯处理器凭借其强大的功能集、出色的性能和卓越的安全性,在多个关键领域展示了极高的实用性和可靠性。对于需要高性能、低功耗且具备强安全保障的嵌入式应用来说,这些处理器无疑是理想的选择。因此,强烈推荐在相关项目中使用 P1010 或 P1014 作为核心处理器。

P1014NXN5HHB参数

参数
协处理器/DSP -
内核数 1
最大时钟频率 800MHz
速度 800MHz
程序存储器类型 L1/L2 CACHE
USB类型 USB 2.0 + PHY (1)
以太网速度 10Mbps,100Mbps,1Gbps
接口类型 CAN,Ethernet,I2C,SPI,UART,USB
核心处理器 PowerPC e500v2
最小工作供电电压 -
最大工作供电电压 -
L1缓存指令存储器 32KB
数据总线宽度 32bit
SATA SATA 3Gbps (2)
I/O电压 1.5V,1.8V,2.5V,3.3V
长*宽*高 19mm(长度)*19mm(宽度)
通用封装 BGA
安装方式 贴片安装
零件状态 停产
包装方式 散装,托盘

P1014NXN5HHB厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

P1014NXN5HHB数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微处理器(MPU) NXP SEMICONDUCTORS P1014NXN5HHB P1014NXN5HHB数据手册

P1014NXN5HHB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 44.0362 ¥ 356.7299
25+ $ 42.2166 ¥ 350.5794
50+ $ 40.3969 ¥ 344.4289
100+ $ 39.669 ¥ 341.3536
300+ $ 39.3051 ¥ 338.2784
500+ $ 38.9411 ¥ 335.2031
1000+ $ 37.8493 ¥ 319.8268
5000+ $ 37.8493 ¥ 319.8268
库存: 294
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 356.72
