首页  >  产品百科  >  LPC1102LVUKZ

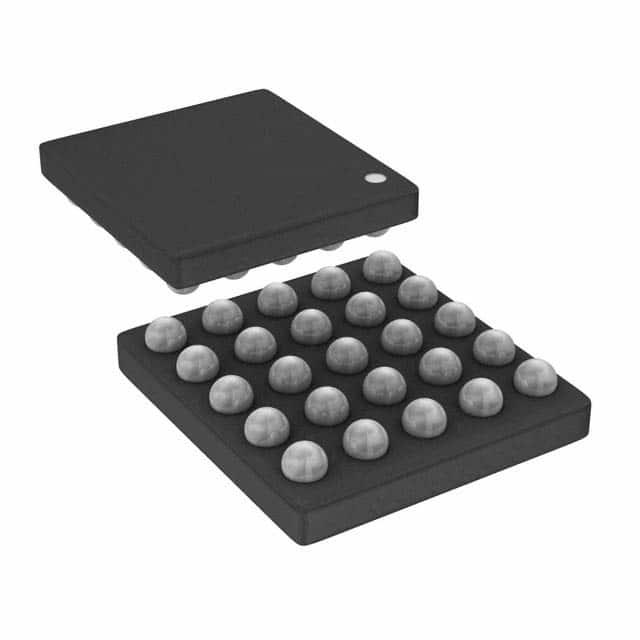

LPC1102LVUKZ

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 1.65V~1.95V 50MHz 8KB FLASH 32KB Brown-out Detect/Reset,POR,WDT 内部 21 1 1.95V 50MHz I2C,SPI,UART,USART A/D 6x8b 32bit ARM® Cortex®-M0 BGA 贴片安装,黏合安装 2.32mm*2.17mm*360μm
供应商型号: CY-LPC1102LVUKZ
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 微控制器(MCU) LPC1102LVUKZ

LPC1102LVUKZ概述

    LPC111xLV/LPC11xxLVUK 32位ARM Cortex-M0微控制器技术手册

    1. 产品简介


    LPC111xLV/LPC11xxLVUK 是一款基于ARM Cortex-M0的低功耗32位MCU,适用于8/16位微控制器应用。该系列MCU具有高性能、低功耗、简单的指令集和内存寻址方式,相较于现有的8/16位架构,代码大小显著减少。此MCU最高运行频率可达50 MHz,并且集成了多种外围设备,如高达32 kB的闪存存储器、高达8 kB的数据SRAM存储器、快速模式Plus I2C总线接口、一个SSP/SPI接口、一个UART接口、四个通用计数器/定时器、一个8位ADC以及最多27个通用输入输出引脚。

    2. 技术参数


    - 系统特性:
    - ARM Cortex-M0处理器,运行频率最高可达50 MHz。
    - 内置嵌套向量中断控制器(NVIC)。
    - 支持串行调试接口。
    - 系统滴答定时器。

    - 内存特性:
    - 集成高达32 kB的闪存编程存储器,具有256字节页面擦除功能。
    - 集成高达8 kB的SRAM。
    - 支持通过片上引导加载程序软件进行在线编程(ISP)和现场编程(IAP)。
    - 数字外设:
    - 最多27个通用输入输出(GPIO)引脚,配置为可选的上拉/下拉电阻和开漏模式。
    - GPIO引脚可以作为边沿和电平敏感中断源。
    - 在一个引脚上有高电流输出驱动。
    - 在两个I2C总线引脚上有高电流下沉驱动器,用于Fast-mode Plus。
    - 四个通用计数器/定时器,每个有最多7个捕获输入和13个匹配输出。
    - 可编程窗口看门狗。
    - 模拟外设:
    - 具有输入多路复用功能的8位ADC,最多可在8个引脚上使用。
    - 串行接口:
    - 具有分数波特率生成和内部FIFO的UART。
    - 支持全I2C总线规范和Fast-mode Plus,数据速率高达1 Mbit/s,带有多个地址识别和监视模式。
    - SPI控制器具有SSP功能,支持FIFO和多协议能力。
    - 时钟生成:
    - 12 MHz内部RC振荡器,温度范围为-20°C到+85°C时精度为2.5%,-40°C到-20°C时精度为5%。该RC振荡器可选作系统时钟。
    - 晶体振荡器,操作范围为1 MHz至25 MHz。
    - 可编程看门狗振荡器,频率范围为9.4 kHz至2.3 MHz。
    - PLL允许CPU以最大CPU速率运行,而无需高频晶振。可以从系统振荡器或内部RC振荡器运行。
    - 时钟输出功能,带有一个分频器,可以反映系统振荡器时钟、RC振荡器时钟、CPU时钟和看门狗时钟。
    - 电源控制:
    - 两种低功耗模式:睡眠和深度睡眠模式。
    - 深度睡眠模式下的超低功耗(≤ 1.6 μA)。
    - 从深度睡眠模式唤醒时间5 μs。
    - 通过多达13个功能引脚的专用启动逻辑来唤醒处理器。
    - 上电复位(POR)。
    - 棕色出电压检测(BOD),触发强制复位。
    - 单电源供电(1.65 V至1.95 V)。
    - 提供WLCSP25、HVQFN24和HVQFN33封装。其他封装选项可供高容量客户选择。

    3. 产品特点和优势


    - 高性能:高达50 MHz的运行频率,提供卓越的处理能力。
    - 低功耗:深度睡眠模式下仅需1.6 μA,适用于电池供电设备。
    - 灵活性:多种通信接口,包括UART、SPI、I2C,满足不同应用需求。
    - 丰富的外设:集成的多功能定时器、ADC等外设,简化系统设计。
    - 易用性:支持ISP/IAP,便于升级和维护。

    4. 应用案例和使用建议


    LPC111xLV/LPC11xxLVUK广泛应用于移动电话、平板电脑/超级本、摄像头、便携式医疗电子等领域。具体使用建议如下:
    - 移动设备:用于各种手持设备中,需要低功耗和高性能的应用场景。
    - 传感器系统:由于其丰富的I/O和定时器功能,非常适合用于传感器系统的数据采集和处理。
    - 低功耗系统:深度睡眠模式使其成为低功耗系统的理想选择。

    5. 兼容性和支持


    LPC111xLV/LPC11xxLVUK具有广泛的兼容性,适用于各种主流的开发平台和操作系统。制造商提供了详尽的技术文档和支持服务,确保用户能够顺利地进行开发和部署。

    6. 常见问题与解决方案


    - 问题:如何实现低功耗?
    - 解决方案:合理利用深度睡眠模式和电源管理功能,例如在不使用时进入深度睡眠模式,降低功耗。
    - 问题:如何确保通信的稳定性?
    - 解决方案:在I2C和SPI通信中,正确配置相关寄存器,保证信号的稳定传输。
    - 问题:如何进行在线编程?
    - 解决方案:通过ISP/IAP功能,使用适当的工具和软件进行在线编程和更新。

    7. 总结和推荐


    LPC111xLV/LPC11xxLVUK 是一款性能优越、功能丰富的32位MCU,特别适合于低功耗应用。其高性能、低功耗、丰富的外设以及易用性使其在市场上具备很强的竞争力。强烈推荐使用此款MCU进行各类嵌入式系统的设计和开发。

LPC1102LVUKZ参数

参数
电压-电源(Vcc/Vdd) 1.65V~1.95V
外设 Brown-out Detect/Reset,POR,WDT
最大时钟频率 50MHz
I/O数量 21
最大工作供电电压 1.95V
核心处理器 ARM® Cortex®-M0
最小工作供电电压 -
EEPROM大小 -
速度 50MHz
程序存储器大小 32KB
数据转换器 A/D 6x8b
数据总线宽度 32bit
内核数 1
振荡器类型 内部
程序存储器类型 FLASH
接口类型 I2C,SPI,UART,USART
RAM大小 8KB
长*宽*高 2.32mm*2.17mm*360μm
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LPC1102LVUKZ厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LPC1102LVUKZ数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS LPC1102LVUKZ LPC1102LVUKZ数据手册

LPC1102LVUKZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.22 ¥ 18.928
100+ $ 2.18 ¥ 18.759
300+ $ 2.16 ¥ 18.59
500+ $ 2.14 ¥ 18.421
1000+ $ 2.08 ¥ 17.576
5000+ $ 2.08 ¥ 17.576
库存: 9238
起订量: 53 增量: 1
交货地:
最小起订量为:50
合计: ¥ 946.4
