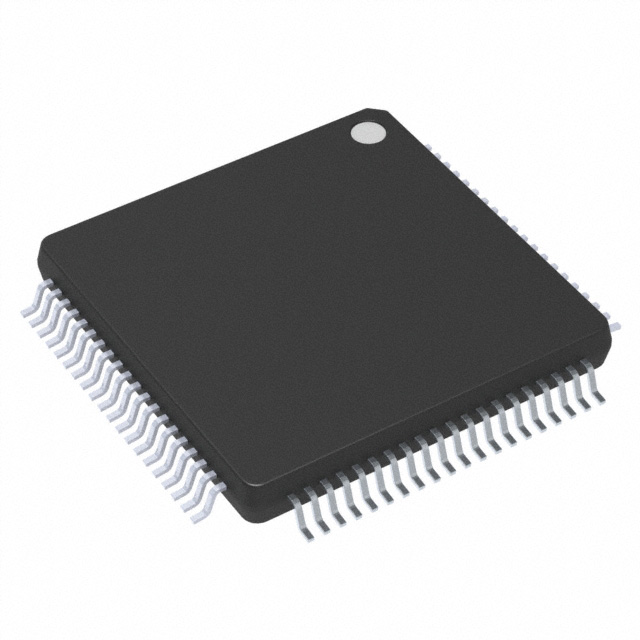

MK21DN512AVLK5

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 1.71V~3.6V 50MHz 64KB FLASH 512KB DMA,I2S,LVD,POR,PWM,WDT 内部 60 1 1.71V 3.6V 50MHz I2C,IrDA,SPI,UART,USART,USB,USB OTG 32bit ARM® Cortex®-M4 QFP 贴片安装 12mm*12mm*1.45mm
供应商型号: 841-MK21DN512AVLK5
供应商: Mouser
标准整包数: 1
NXP SEMICONDUCTORS 微控制器(MCU) MK21DN512AVLK5

MK21DN512AVLK5概述

    K21P80M50SF4 电子元器件技术手册



    1. 产品简介




    K21P80M50SF4 是一款由 Freescale Semiconductor 开发的高性能嵌入式处理器,属于 K21 子系列。它集成了 ARM Cortex-M4 内核,支持数字信号处理(DSP)指令。这款处理器广泛应用于各种工业控制、汽车电子、医疗设备及消费电子产品中。其主要功能包括高速处理能力、丰富的通信接口和多种安全特性,旨在满足现代电子设备对高性能和高可靠性的需求。


    2. 技术参数




    - 工作条件:
    - 电压范围:1.71 至 3.6 V
    - 工作温度范围:-40°C 至 105°C

    - 性能参数:
    - ARM Cortex-M4 内核频率可达 50 MHz,每 MHz 可提供 1.25 DMIPS
    - 最大电流:155 mA

    - 存储器:
    - 程序闪存:最高可达 512 KB(无 FlexNVM)
    - 程序闪存:最高可达 256 KB(带 FlexNVM)
    - FlexNVM:64 KB
    - FlexRAM:4 KB
    - RAM:最高可达 64 KB

    - 时钟:
    - 晶振:3 至 32 MHz 晶体振荡器
    - 实时时钟:32 kHz 晶体振荡器

    - 系统外设:
    - 低功耗模式:多通道直接内存访问控制器(DMA)支持多达 63 个请求源
    - 外部看门狗监视器
    - 软件看门狗
    - 低泄漏唤醒单元

    - 安全性:
    - 硬件循环冗余检查(CRC)
    - 防篡改检测和安全存储
    - 硬件随机数生成器
    - 支持多种加密算法(如 DES、3DES、AES、MD5、SHA-1 和 SHA-256)

    - 人机界面:
    - 广泛的通用输入输出端口(GPIO)

    - 模拟模块:
    - 16 位逐次逼近寄存器模数转换器(ADC)
    - 两个模拟比较器,集成 6 位数模转换器(DAC)和可编程参考输入

    - 定时器:
    - 可编程延迟块
    - 八通道电机控制/通用/PWM 定时器
    - 两个双通道通用定时器
    - 周期中断定时器
    - 低功耗定时器
    - 载波调制发射器
    - 实时时钟

    - 通信接口:
    - USB 全速/低速 On-the-Go 控制器(内置收发器)
    - 两个 SPI 模块
    - 两个 I2C 模块
    - 四个 UART 模块
    - I2S 模块


    3. 产品特点和优势




    K21P80M50SF4 处理器的主要特点是其强大的处理能力和丰富的功能模块。特别是在安全性方面,该处理器集成了多种硬件安全机制,确保数据的安全性和完整性。此外,其低功耗模式和多种通信接口使得该处理器非常适合于需要长时间运行的应用场合。


    4. 应用案例和使用建议




    - 工业自动化: 在工业自动化领域,K21P80M50SF4 可用于控制各种机械装置,如传送带和机器人。建议采用外部电源监控机制以确保稳定运行。

    - 智能家居: 在智能家居领域,K21P80M50SF4 可用于控制家电设备。建议使用低功耗模式以延长电池寿命。


    5. 兼容性和支持




    K21P80M50SF4 与市面上主流的传感器和通信模块具有良好的兼容性,可以方便地进行集成开发。Freescale 提供全面的技术支持,包括文档资料、软件工具和开发者社区,帮助用户快速上手。


    6. 常见问题与解决方案




    - 问题: 无法正常启动?
    - 解决方案: 检查电源电压是否符合要求,确认所有接口连接正确。

    - 问题: 数据传输不稳定?
    - 解决方案: 检查通信接口配置是否正确,尝试降低数据传输速率。


    7. 总结和推荐




    K21P80M50SF4 以其卓越的性能和全面的功能在众多嵌入式处理器中脱颖而出。它的广泛应用和优秀的技术支持使其成为各行业用户的理想选择。强烈推荐在需要高性能和多功能集成的项目中使用此处理器。

MK21DN512AVLK5参数

参数
最小工作供电电压 1.71V
数据转换器 -
数据总线宽度 32bit
内核数 1
速度 50MHz
程序存储器大小 512KB
核心处理器 ARM® Cortex®-M4
EEPROM大小 -
程序存储器类型 FLASH
外设 DMA,I2S,LVD,POR,PWM,WDT
RAM大小 64KB
最大工作供电电压 3.6V
振荡器类型 内部
接口类型 I2C,IrDA,SPI,UART,USART,USB,USB OTG
最大时钟频率 50MHz
电压-电源(Vcc/Vdd) 1.71V~3.6V
I/O数量 60
长*宽*高 12mm*12mm*1.45mm
通用封装 QFP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

MK21DN512AVLK5厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

MK21DN512AVLK5数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS MK21DN512AVLK5 MK21DN512AVLK5数据手册

MK21DN512AVLK5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.9744 ¥ 66.7457
480+ $ 7.9632 ¥ 66.652
960+ $ 7.6608 ¥ 64.1209
库存: 480
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 66.74
