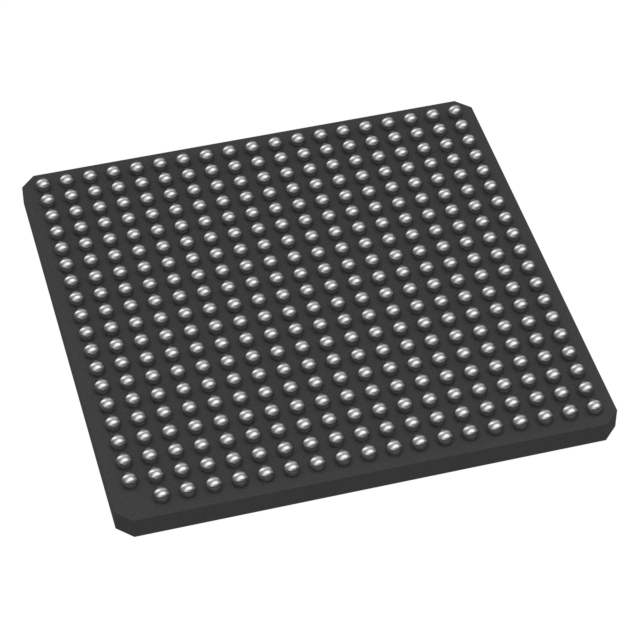

MC7447AHX1167NB

产品分类: 微处理器(MPU)
厂牌: NXP SEMICONDUCTORS
产品描述: 1.167GHz L1/L2 CACHE 1 1.25V 1.35V 1.167GHz 32KB 1.8V,2.5V 32bit PowerPC G4 多媒体;SIMD HCTE-BGA-360 贴片安装 25mm(长度)*25mm(宽度)
供应商型号: MC7447AHX1167NB-ND
供应商: Digi-Key
标准整包数: 1
NXP SEMICONDUCTORS 微处理器(MPU) MC7447AHX1167NB

MC7447AHX1167NB概述

    MPC7447A PowerPC™ 微处理器技术手册

    1. 产品简介


    MPC7447A是一款由Freescale Semiconductor公司开发的高性能微处理器,属于第四代(G4)微处理器系列。该产品全面实现了32位PowerPC架构,特别适用于网络和计算系统的应用。它集成了一个核心处理单元和一个512-Kbyte统一L2缓存控制器。MPC7447A具备高吞吐量、低延迟的处理能力,特别适合需要高性能运算的应用场景。

    2. 技术参数


    以下是MPC7447A的主要技术规格和性能参数:
    - 技术规范
    - 工艺技术:0.13 μm CMOS
    - 晶圆尺寸:8.51 mm × 9.86 mm
    - 晶体管数量:4860万
    - 逻辑设计:全静态
    - 封装类型:360球栅阵列(陶瓷)
    - 电气特性
    - 核心电源电压:1.3 V ± 50 mV DC(额定值),或1.2 V ± 50 mV DC(降额)
    - I/O电源电压:1.8 V ± 5% DC,或2.5 V ± 5% DC
    - 额定频率:未明确指定,但支持动态频率切换(DFS)
    - 热特性
    - 热控制:内置温度二极管
    - 最大温度范围:-0.3到1.60 V

    3. 产品特点和优势


    - 高并发处理能力:支持最高四条指令同时获取,最多16条指令同时执行。
    - 先进的指令处理单元:包括128个条目分支目标指令缓存(BTIC)、2048个条目的分支历史表(BHT)和最多三条推测分支。
    - 多样的执行单元:包含四个整数执行单元、三个浮点单元和四个向量单元。
    - 强大的浮点处理能力:完全符合IEEE 754-1985标准,支持非IEEE模式和舍入处理。
    - 高效的数据流管理:多个队列支持高效缓冲和数据传输。
    - 电源管理:支持三种节能模式(Nap、Sleep、Deep Sleep),以及动态频率切换(DFS)来降低功耗。

    4. 应用案例和使用建议


    MPC7447A广泛应用于网络设备、服务器和高端嵌入式系统中。例如,在网络路由器中,其高效的处理能力和高并发性能可以显著提高数据包转发效率。使用时,建议在设计电路时注意散热管理,并充分利用其多电源管理特性以达到最佳性能和能效比。

    5. 兼容性和支持


    MPC7447A与之前版本如MPC7447、MPC7445和MPC7441具有兼容性,且可以通过软件配置进行动态频率切换(DFS)。Freescale Semiconductor提供详尽的技术文档和支持服务,确保用户能够充分发挥其潜力。

    6. 常见问题与解决方案


    - 问题:核心电压不稳定
    - 解决方案:确认电源稳压器和负载线质量,检查是否有其他电路干扰。

    - 问题:性能不达标
    - 解决方案:检查系统时钟设置,确保满足处理器最低频率要求。

    7. 总结和推荐


    综上所述,MPC7447A作为一款高性能微处理器,在处理能力、并发性和灵活性方面表现出色。特别是其多功能的电源管理和高效的数据流处理机制使其成为高端网络和计算应用的理想选择。建议在需要高性能处理能力和复杂数据流管理的场合使用。
    本文详细介绍了MPC7447A的技术特点、应用场景及优势,希望能够帮助用户更好地了解和利用这款卓越的微处理器产品。

MC7447AHX1167NB参数

参数
SATA -
程序存储器类型 L1/L2 CACHE
核心处理器 PowerPC G4
最大时钟频率 1.167GHz
L1缓存指令存储器 32KB
内核数 1
最大工作供电电压 1.35V
协处理器/DSP 多媒体;SIMD
最小工作供电电压 1.25V
以太网速度 -
接口类型 -
速度 1.167GHz
USB类型 -
数据总线宽度 32bit
I/O电压 1.8V,2.5V
长*宽*高 25mm(长度)*25mm(宽度)
通用封装 HCTE-BGA-360
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 散装,托盘

MC7447AHX1167NB厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

MC7447AHX1167NB数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微处理器(MPU) NXP SEMICONDUCTORS MC7447AHX1167NB MC7447AHX1167NB数据手册

MC7447AHX1167NB封装设计

查看详情并下载
Symbol
Footprint
3D Model
