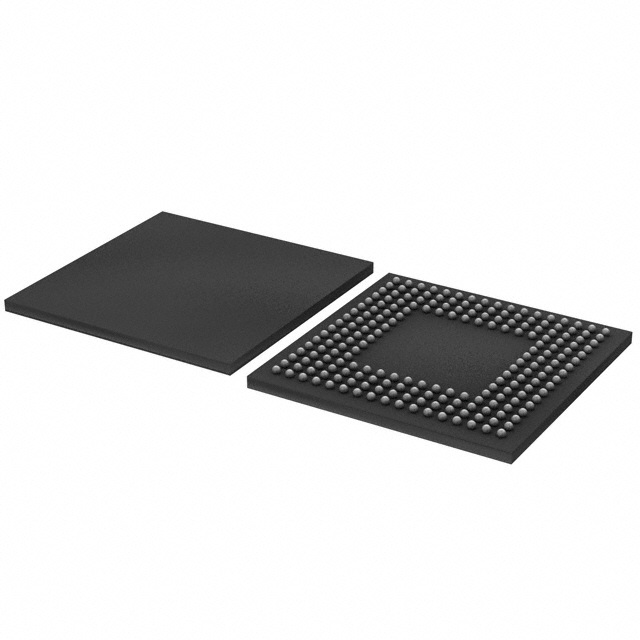

LPC1778FET208,551

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 2.4V~3.6V 120MHz 96KB FLASH 512KB Brown-out Detect/Reset,DMA,I2S,Motor Control PWM,POR,PWM,WDT 内部 165 1 2.4V 3.6V 120MHz CANbus,EBI,EMI,Ethernet,I2C,Memory Card,Microwire,SPI,SSI,SSP,UART,USART,USB OTG 4 x 8 A/D 8x12b,D/A 1x10b 32bit ARM® Cortex®-M3 BGA 贴片安装
供应商型号: QNF-LPC1778FET208,551
供应商: NXP直供
标准整包数: 126
NXP SEMICONDUCTORS 微控制器(MCU) LPC1778FET208,551

LPC1778FET208,551概述

    LPC178x/7x 32-bit ARM Cortex-M3 Microcontroller: Comprehensive Technical Overview

    1. 产品简介


    LPC178x/7x 是一款基于 ARM Cortex-M3 架构的微控制器,适用于需要高水平集成和低功耗的应用。该处理器提供出色的性能和多种系统增强特性,如现代调试功能和更高水平的支持块集成。ARM Cortex-M3 处理器集成了三级流水线,并采用了哈佛架构,具备分离的指令和数据总线,以及一个稍低性能的第三总线用于外围设备。

    2. 技术参数


    - 处理器核心: ARM Cortex-M3,最高运行频率可达 120 MHz。
    - 内存配置:
    - 内置闪存: 最多 512 KB。
    - 内置 SRAM: 最多 96 KB(主 SRAM 为 64 KB,两个外围 SRAM 块各为 16 KB)。
    - 内置 EEPROM: 最多 4032 字节。
    - 外设配置:
    - 以太网接口。
    - USB 设备/主机/OTG 控制器。
    - LCD 控制器(仅 LPC178x 支持)。
    - 外部存储控制器 (EMC)。
    - 八通道通用 DMA 控制器。
    - 五个多用途串口 (UART)。
    - 三个同步串行端口 (SSP) 控制器。
    - 三个 I2C 接口。
    - 四个通用定时器/计数器。
    - 两个 PWM 控制器。
    - 电机控制 PWM。
    - 12 位 ADC。
    - 10 位 DAC。
    - 电源与功耗:
    - 支持四种低功耗模式:睡眠、深度睡眠、待机和深度待机。
    - 温度范围:-40°C 至 85°C。
    - 单一 3.3V 电源供电,电压范围 2.4V 至 3.6V。


    3. 产品特点和优势


    - 高集成度:
    - LPC178x/7x 集成了大量高级外设,如以太网、USB 和多个串行通信接口。
    - 高性能:
    - 通过 ARM Cortex-M3 实现高达 120 MHz 的运行频率。
    - 多功能:
    - 多个独立的 APB 总线允许更高的吞吐量和更少的停滞。
    - 内置的嵌入式跟踪宏单元 (ETM) 模块支持实时跟踪。
    - 低功耗:
    - 提供多种低功耗模式,允许系统在不活动时降低功耗。

    4. 应用案例和使用建议


    - 通讯:
    - POS 终端、Web 服务器、多协议桥接器。
    - 工业/医疗:
    - 自动化控制器、机器人控制、HVAC 系统、PLC 控制、变频器、断路器、医疗扫描、安全监控、电机驱动、视频对讲。
    - 消费/家电:
    - 音频播放、MP3 解码器、报警系统、显示器、打印机、扫描仪、小型家用电器、健身设备。
    - 汽车后装市场:
    - 车载报警器、GPS 追踪设备。


    5. 兼容性和支持


    - 引脚兼容性:
    - LPC178x/7x 的引脚设计兼容 LPC24xx 和 LPC23xx 系列。
    - 技术支持:
    - 提供标准的 JTAG 测试/调试接口及串行线调试 (SWD) 选项。
    - 供应商 NXP 提供全面的技术文档和支持服务。

    6. 常见问题与解决方案


    - Q: 如何处理频繁复位的问题?
    - A: 检查电源是否稳定,确保所有连接正确无误。如果问题依然存在,请检查内部复位电路的设置。
    - Q: 如何优化内存使用?
    - A: 使用多任务管理软件,合理分配内存资源。同时,可以考虑使用外部存储器来扩展存储空间。
    - Q: 如何提升系统的响应速度?
    - A: 可以尝试优化代码执行路径,启用 CPU 的分支预测功能,减少中断延迟。

    7. 总结和推荐


    - 总体评价:
    - LPC178x/7x 是一款高度集成且性能卓越的 ARM Cortex-M3 微控制器,特别适合需要高效能和低功耗的应用场景。
    - 推荐:
    - 强烈推荐给那些需要高效能和低功耗特性的嵌入式应用开发人员,特别是在通讯、工业控制、家电等领域。
    综上所述,LPC178x/7x 在多方面的表现都十分出色,无论是性能还是功耗控制,都是一个值得信赖的选择。

LPC1778FET208,551参数

参数
数据总线宽度 32bit
接口类型 CANbus,EBI,EMI,Ethernet,I2C,Memory Card,Microwire,SPI,SSI,SSP,UART,USART,USB OTG
电压-电源(Vcc/Vdd) 2.4V~3.6V
速度 120MHz
振荡器类型 内部
外设 Brown-out Detect/Reset,DMA,I2S,Motor Control PWM,POR,PWM,WDT
内核数 1
最小工作供电电压 2.4V
程序存储器大小 512KB
程序存储器类型 FLASH
最大时钟频率 120MHz
I/O数量 165
EEPROM大小 4 x 8
最大工作供电电压 3.6V
RAM大小 96KB
数据转换器 A/D 8x12b,D/A 1x10b
核心处理器 ARM® Cortex®-M3
15.1mm(Max)
15.1mm(Max)
800μm(Max)
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

LPC1778FET208,551厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LPC1778FET208,551数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS LPC1778FET208,551 LPC1778FET208,551数据手册

LPC1778FET208,551封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
126+ $ 8.8581 ¥ 75.2941
630+ $ 8.7164 ¥ 74.0894
1260+ $ 8.5038 ¥ 72.2823
库存: 12600
起订量: 126 增量: 126
交货地:
最小起订量为:126
合计: ¥ 9487.05
