PBSS4612PA,115

产品分类:
厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: CY-PBSS4612PA,115
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS  PBSS4612PA,115

PBSS4612PA,115概述

    # PBSS4612PA 技术手册解析

    1. 产品简介


    1.1 基本描述
    PBSS4612PA 是一款 NPN 低集电极-发射极饱和电压(VCEsat)突破型小信号(BISS)晶体管,采用超薄 SOT1061 表面贴装无引线塑料封装。其具备中等功率能力,且提供与其互补 PNP 型号 PBSS5612PA。
    1.2 主要功能和应用领域
    - 主要功能:适用于开关操作、电池驱动设备、电源管理和充电电路等场景。
    - 应用领域:包括负载开关、电机和风扇控制、消费类电子产品和工业自动化设备。

    2. 技术参数


    以下为 PBSS4612PA 的关键性能参数:
    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VCEO | 集电极-发射极电压 | 开路基极 | - | - | 12 | V |
    | IC | 集电极电流 | - | - | 6 | A |
    | ICM | 脉冲峰值集电极电流 | 单脉冲;tp ≤ 1ms | - | - | 7 | A |
    | RCEsat | 集电极-发射极饱和电阻 | IC=6A,IB=300mA | - | 33 | 46 | mΩ |
    此外,其极限工作温度范围为 -65°C 至 +150°C。

    3. 产品特点和优势


    PBSS4612PA 的主要优势体现在以下几个方面:
    - 低功耗设计:具有较低的集电极-发射极饱和电压(VCEsat),显著降低能耗。
    - 高电流承载能力:支持最大持续电流 6A 和单脉冲电流 7A。
    - 紧凑封装:SOT1061 封装提供较小的 PCB 面积占用,适合空间受限的应用场景。
    - 卓越热管理:通过无引线封装设计,提供出色的热传导性能。
    - 多场景适配性:适用于广泛的消费电子及工业领域。

    4. 应用案例和使用建议


    4.1 实际应用场景
    - 负载开关:可以高效控制电机或风扇等高电流负载。
    - 电池管理:用于便携式设备的电池保护和能量管理。
    4.2 使用建议
    1. 确保 PCB 设计符合 SOT1061 封装的热阻要求。
    2. 在大电流工作环境下,需特别关注散热设计。
    3. 优先选择带集电极焊盘的 PCB 配置,以提升热传递效率。

    5. 兼容性和支持


    - 兼容性:PBSS4612PA 与大多数标准电路设计兼容,可通过引脚分配无缝集成。
    - 支持服务:客户可联系 Nexperia 销售办公室获取技术支持或产品升级信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 发热严重 | 增加 PCB 集电极焊盘面积以改善散热。 |
    | 工作不稳定 | 检查驱动电路,确保输入信号幅值满足阈值需求。 |
    | 寿命短 | 检查电路是否存在过流现象,避免长期超载运行。 |

    7. 总结和推荐


    PBSS4612PA 是一款高性能、高可靠性的 NPN 晶体管,其在低功耗、高电流承载能力和热管理方面的表现尤为出色。它适用于多种电子设备的设计,尤其在消费类电子、工业控制等领域展现出显著优势。综上所述,我们强烈推荐 PBSS4612PA 作为高效能晶体管解决方案,可帮助设计师轻松实现高性能与低功耗平衡。
    如有进一步问题或需要定制化支持,请联系 Nexperia 官方技术支持团队。

PBSS4612PA,115参数

参数
包装方式 散装

PBSS4612PA,115厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PBSS4612PA,115数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS NXP SEMICONDUCTORS PBSS4612PA,115 PBSS4612PA,115数据手册

PBSS4612PA,115封装设计

查看详情并下载
Symbol
Footprint

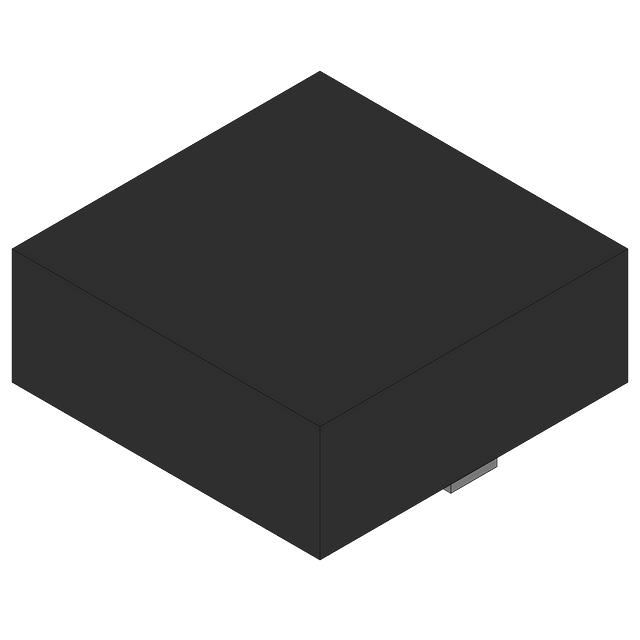

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0828 ¥ 0.6993
5000+ $ 0.0828 ¥ 0.6993
库存: 73912
起订量: 1431 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 699.3
