PCA9410AUKZ

产品分类: DC-DC稳压器
厂牌: NXP SEMICONDUCTORS
产品描述: Boost Yes 3MHz Fixed 1 5V 5V 5.25V 2.5V BGA 贴片安装,黏合安装 1.24mm*1.24mm*525μm
供应商型号: CY-PCA9410AUKZ
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS DC-DC稳压器 PCA9410AUKZ

PCA9410AUKZ概述


    产品简介


    PCA9410和PCA9410A是高效的3.0 MHz、500 mA升压DC-DC转换器。这些器件能够将输入电压从2.5 V到5.25 V转换为固定输出电压5.0 V,特别适用于电池供电的应用场景。它们通过3 MHz的开关频率实现了极小电感(小于1 μH)的使用,进一步减小了体积,增强了便携性。

    技术参数


    - 输入电压范围:2.5 V 至 5.25 V
    - 输出电压:5.0 V(精度±3%)
    - 工作频率:3.0 MHz
    - 输出电流能力:最高500 mA
    - 效率:高达94%
    - 输入电容:最小2.2 μF
    - 输出电容:3.0 μF 至 10 μF
    - 输入电感:1 μH(推荐值)
    - 开关节点:B1, B2
    - 启用控制:B3
    - 电源接地:C1, C2
    - 模拟接地:C3
    - 过温保护:内部集成,温度超过150°C时断开
    - 启动时间:500 μs 至 600 μs

    产品特点和优势


    1. 高效率:高达94%,延长了电池寿命。
    2. 精确输出电压:±3%的输出电压精度,在整个电流、电压和温度范围内保持稳定。
    3. 过载保护:集成的过流和过温保护,确保设备安全。
    4. 小型化设计:采用WLCSP封装,使设备体积更小,适合于空间受限的应用场景。
    5. 启动模式灵活:支持Pass-Through模式,可以在特定条件下直接连接输入和输出,减少了额外的电压降。

    应用案例和使用建议


    应用场景
    PCA9410和PCA9410A广泛应用于智能手机和NFC终端设备中。例如,在智能手机中,它们可以作为电池管理芯片的一部分,提供稳定的电源输出;在NFC终端中,它们能为无线通信模块提供必要的电压支持。
    使用建议
    1. 选择合适的电感:推荐使用1 μH的电感,如果需要更大的输出电流,则需要更高饱和电流的电感。
    2. 确保输入电容足够:使用至少2.2 μF的输入电容,最好使用低ESR的电容器以获得最佳性能。
    3. 避免瞬态电压波动:在靠近输入引脚处放置一个输入旁路电容,以消除输入端的电压波动。

    兼容性和支持

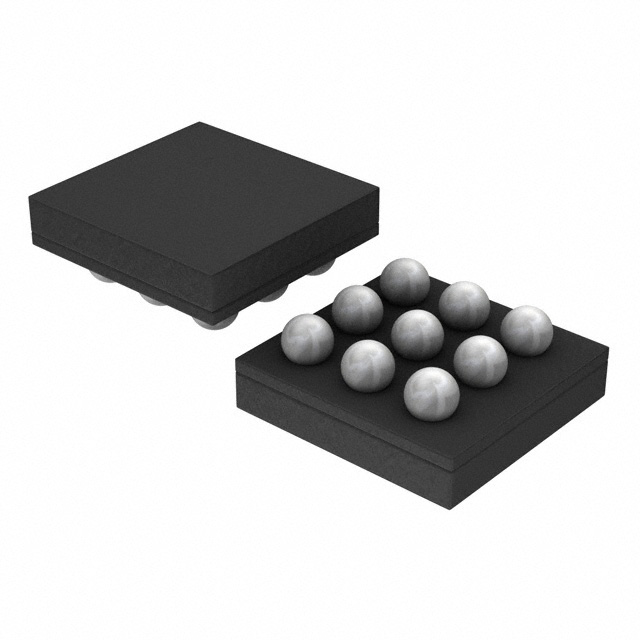

    PCA9410和PCA9410A采用了WLCSP封装,具有较小的尺寸(1.24 x 1.24 x 0.525 mm),使其易于与其他小型化电子元器件配合使用。厂商提供了详尽的技术文档和支持服务,包括各种参考设计和测试报告,帮助用户快速完成产品的开发和测试。

    常见问题与解决方案


    1. 启动时间不稳定
    - 解决方法:确保EN引脚在启动过程中保持高电平超过500 μs。
    2. 输出电压不稳定
    - 解决方法:检查输入电容和电感的选择是否符合推荐要求,确保它们的值符合电路需求。
    3. 热保护启动
    - 解决方法:在散热不良的环境中增加散热措施,如使用散热片或风扇。

    总结和推荐


    PCA9410和PCA9410A是一款高性能、高效率的升压DC-DC转换器,特别适合用于电池供电的便携式设备。其高效的电源管理和出色的热稳定性使得其在实际应用中表现出色。此外,丰富的保护机制和灵活的配置选项也增强了产品的可靠性和适用性。总体来说,推荐使用PCA9410和PCA9410A,尤其是在需要高效能、小尺寸的设备中。
    如果您正在寻找一款能够提高系统性能、降低功耗、同时又能满足紧凑设计需求的DC-DC转换器,PCA9410和PCA9410A将是您的理想选择。

PCA9410AUKZ参数

参数
最大输入电压 5.25V
最小输出电压 5V
开关频率 3MHz
最小输入电压 2.5V
拓扑 Boost
输出数量 1
功能 Step-Up
输出类型 Fixed
同步整流器 Yes
最大输出电压 5V
长*宽*高 1.24mm*1.24mm*525μm
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PCA9410AUKZ厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PCA9410AUKZ数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS DC-DC稳压器 NXP SEMICONDUCTORS PCA9410AUKZ PCA9410AUKZ数据手册

PCA9410AUKZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.4675 ¥ 4.0232
300+ $ 0.4633 ¥ 3.987
500+ $ 0.459 ¥ 3.9507
1000+ $ 0.4461 ¥ 3.7695
5000+ $ 0.4461 ¥ 3.7695
库存: 399973
起订量: 249 增量: 1
交货地:
最小起订量为:100
合计: ¥ 402.32
