PCA9450AHNY

产品分类: 电源管理芯片(PMIC)
厂牌: NXP SEMICONDUCTORS
产品描述: 2.85V 5.5V VFQFN-56(EP) 贴片安装,黏合安装
供应商型号: 20M-PCA9450AHNY
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS 电源管理芯片(PMIC) PCA9450AHNY

PCA9450AHNY概述

    PCA9450:为i.MX 8M应用处理器设计的电源管理集成电路

    产品简介


    PCA9450是专为NXP的i.MX 8M系列处理器设计的一款单芯片电源管理集成电路(PMIC)。它能够支持便携式设备(如单节锂离子或锂聚合物电池)和非便携式设备(如5V适配器),通过系统引导配置,它能支持多种内存类型(如DDR4/LPDDR4/DDR3L),且无需硬件更改。PCA9450集成了六个高效率降压调节器、五个低压差线性稳压器、一个400mA负载开关、双通道逻辑电平转换器和32.768kHz晶体振荡器驱动器。该设备的工作温度范围从-40°C到105°C。

    技术参数


    - 降压调节器:六个高效率降压调节器,其中三个支持动态电压调整(DVS)及远程感应功能,最高输出电流分别为3A(PCA9450AA)、3A(PCA9450B)和6A(PCA9450C)。
    - 低压差线性稳压器:五个LDO,提供不同的电流和电压输出,分别支持10mA、150mA、200mA和300mA的输出。
    - 其他特性:内置主动放电电阻、32.768kHz晶体振荡器驱动器、双通道逻辑电平转换器、FM+ 1MHz I2C总线接口、ESD保护,人体模型(HBM)为±2000V,充电设备模型(CDM)为±500V。

    产品特点和优势


    - 高效性:集成的降压调节器提供了高效的电压转换能力,支持动态电压调整,确保系统在不同工作状态下保持最佳性能。
    - 多功能性:丰富的输出选择和灵活的配置选项,使其适用于多种应用,如物联网设备、平板电脑、电子销售点(ePOS)系统和工业应用。
    - 广泛的应用范围:支持多种内存类型,并集成多个I2C接口,便于系统集成和调试。
    - 高可靠性:先进的故障检测和保护机制确保系统的稳定运行,包括过流保护、过压保护和热关机等。

    应用案例和使用建议


    PCA9450被广泛应用于各种设备中,例如:
    - 物联网设备:可提供可靠的电源管理和电压转换,满足低功耗需求。
    - 平板电脑:支持高性能应用,确保流畅的操作体验。
    - 电子销售点(ePOS)系统:为交易处理和数据记录提供稳定电源。
    使用建议:
    - 在使用时应注意散热问题,确保工作温度不超过105°C。
    - 由于支持多种内存类型,建议根据具体应用选择合适的电压设置。
    - 对于复杂的多设备系统,建议参考应用笔记进行详细配置。

    兼容性和支持

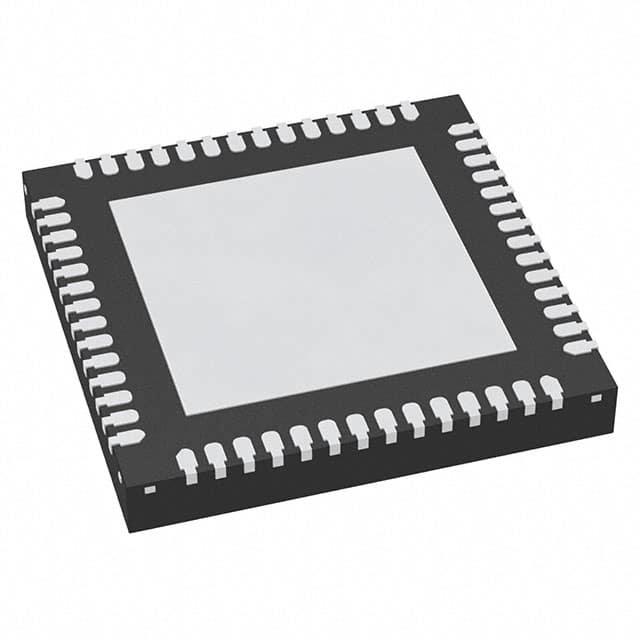

    PCA9450提供三种版本,分别针对i.MX 8M Mini、Nano和Plus型号。所有版本均采用56引脚HVQFN封装,尺寸为7mm x 7mm,间距为0.4mm。厂商提供了详尽的技术支持和文档,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:启动时电压不稳
    - 解决方案:检查系统接地点是否连接良好,确保电源输入稳定。
    - 问题:设备频繁重启
    - 解决方案:检查是否有过压或欠压情况,确认电源管理系统配置正确。
    - 问题:内部温度过高
    - 解决方案:增加散热措施,如使用散热片或风扇。

    总结和推荐


    PCA9450是一款集成了众多功能的电源管理集成电路,特别适合于需要高性能和高可靠性的应用场合。其支持多种内存类型和广泛的输出选择,加上出色的温度适应性和良好的ESD防护能力,使其成为市场上同类产品中的佼佼者。对于寻求高效电源管理解决方案的设计者而言,PCA9450是一个值得推荐的选择。

PCA9450AHNY参数

参数
最大工作供电电压 5.5V
最小工作供电电压 2.85V
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
通用封装 VFQFN-56(EP)
安装方式 贴片安装,黏合安装
应用等级 通用级
零件状态 停产
包装方式 散装,卷带包装

PCA9450AHNY厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PCA9450AHNY数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 电源管理芯片(PMIC) NXP SEMICONDUCTORS PCA9450AHNY PCA9450AHNY数据手册

PCA9450AHNY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.1321 ¥ 42.8528
10+ $ 4.8475 ¥ 40.4768
30+ $ 4.5672 ¥ 38.1358
50+ $ 4.2947 ¥ 35.8611
100+ $ 4.0263 ¥ 33.6197
库存: 2000
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 42.85
