TEA1993TS/1X

产品分类: 电源管理芯片(PMIC)
厂牌: NXP SEMICONDUCTORS
产品描述: 200μA 次级侧控制器,同步整流器 SC-74 贴片安装
供应商型号: QNF-TEA1993TS/1X
供应商: NXP直供
标准整包数: 3000

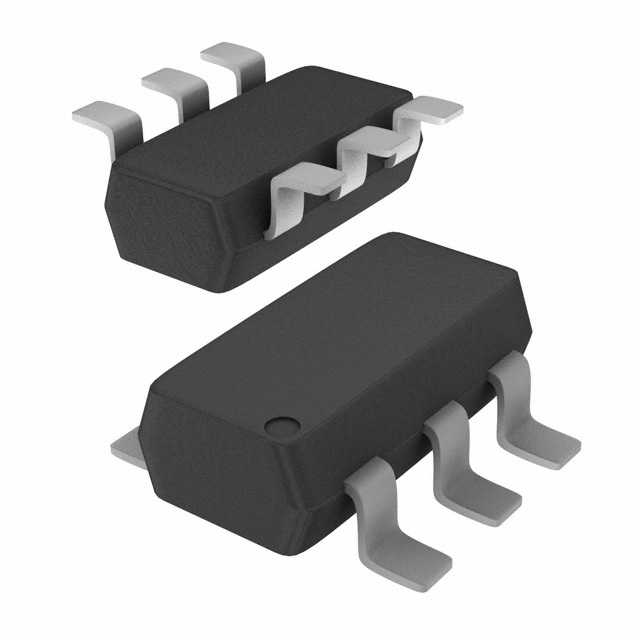

NXP SEMICONDUCTORS 电源管理芯片(PMIC) TEA1993TS/1X

TEA1993TS/1X概述

    GreenChip 同步整流控制器 TEA1993TS 技术手册解析

    1. 产品简介


    TEA1993TS 是由 NXP 公司推出的新一代同步整流(Synchronous Rectification, SR)控制器集成电路,专为反激式开关电源设计。该芯片具有出色的自适应门极驱动功能,在任何负载条件下都能实现最大效率。TEA1993TS 可用于驱动外部同步整流 MOSFET,取代传统的二极管,从而显著降低导通损耗,提升整体电源转换效率。产品广泛应用于充电器、适配器以及需要高效能的反激式电源设备。
    主要功能:
    - 驱动外部同步整流 MOSFET;
    - 支持 USB BC、USB PD 和快速充电应用;
    - 能够处理高达 120V 的输入电压;
    - 自供电能力,适用于低输出电压或高侧整流场景。
    应用领域:
    - 充电器与适配器;
    - 小功率反激式电源;
    - 便携式设备电源管理。

    2. 技术参数


    以下是 TEA1993TS 的关键技术和性能参数:
    | 参数名称 | 描述 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) | 单位 |
    |
    | 工作电压范围 | XV 引脚电压 | 4.7 | 12 | 38 | V |
    | 门极驱动电压 | VG(max) | - | 12 | - | V |
    | 启动电压 | Vstart(CAP) | 3.55 | 3.70 | 3.90 | V |
    | 停止电压 | Vstop(CAP) | 3.45 | 3.60 | 3.80 | V |
    | 自供电电流 | Ich(CAP) | -95 | -70 | -50 | mA |
    | 关断电压 | Vswoff | 200 | 300 | 400 | mV |
    | 最低同步整流时间 | tminact(sr) | 1.20 | 1.50 | 1.80 | µs |
    其他特性:
    - 漏极感测引脚:可承受高达 120V 的输入电压;
    - 源极感测引脚:提供精确的源极电压测量;
    - 适应性强:支持标准和逻辑电平 SR MOSFET;
    - 封装形式:TSOP6,适合表面贴装。
    3. 产品特点与优势
    TEA1993TS 在同步整流领域的表现非常突出,其核心优势包括:
    - 高效率:通过自适应门极驱动技术,实现了全负载范围内的高效性能;
    - 低功耗:空载状态下电流消耗低于 200μA,节能效果显著;
    - 宽输出电压范围:支持从 0V 到 120V 的输入电压;
    - 高集成度:集成了感测与驱动功能于一体,减少了外部组件需求;
    - 市场竞争力:适用于多种主流快充协议(如 USB PD 和 QC),符合现代市场需求。
    4. 应用案例与使用建议
    典型应用案例:
    - 充电器设计:利用 TEA1993TS 的高效特性,将传统二极管替换为同步整流 MOSFET,提升充电效率并降低热耗散;
    - 适配器开发:结合 USB PD 或 QC 协议,构建轻薄高效的适配器模块;
    - 便携式设备:如手机或平板电脑的充电器中,减少电池发热和延长使用寿命。
    使用建议:
    - 确保源极和漏极引脚连接正确,避免因错误接线导致的效率损失;
    - 使用独立的源极感测线路,减少大电流回路对测量精度的影响;
    - 在高温环境下运行时,需注意散热设计以保障长期稳定性。
    5. 兼容性与支持
    TEA1993TS 芯片能够轻松兼容大多数标准 SR MOSFET,并支持主流的快充协议。此外,NXP 提供了详尽的技术文档和支持服务,帮助开发者快速上手和调试。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 没有检测到同步整流动作 | 检查漏极和源极引脚连接是否正确;重新校准 Vreg(drv); |
    | 启动后立即进入 UVLO 状态 | 检查 XV 引脚电压是否超过阈值;重新检查电路设计; |
    | 温度过高 | 增加散热片或优化 PCB 布局以提高散热性能; |
    7. 总结与推荐
    综合评价:TEA1993TS 是一款高性能、低成本的同步整流控制器,尤其适合于反激式电源系统中实现高效能转换。它在节能、空间节省以及适用范围广等方面表现出色,是一款值得推荐的产品。
    推荐理由:
    - 优异的能源效率;
    - 易于集成且性价比高;
    - 广泛的适用场景;
    - 出色的技术支持。
    结论:对于需要高效率、多功能性的电源解决方案,TEA1993TS 是理想的选择。

TEA1993TS/1X参数

参数
工作电源电流 200μA
最大输出电压 -
最小输出电压 -
应用场景 次级侧控制器,同步整流器
最大工作供电电压 -
最小工作供电电压 -
通用封装 SC-74
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

TEA1993TS/1X厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

TEA1993TS/1X数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 电源管理芯片(PMIC) NXP SEMICONDUCTORS TEA1993TS/1X TEA1993TS/1X数据手册

TEA1993TS/1X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.4208 ¥ 3.5764
15000+ $ 0.414 ¥ 3.5192
30000+ $ 0.4039 ¥ 3.4333
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 10729.2
