NX20P5090UKAZ

产品分类: 其他驱动器
厂牌: NXP SEMICONDUCTORS

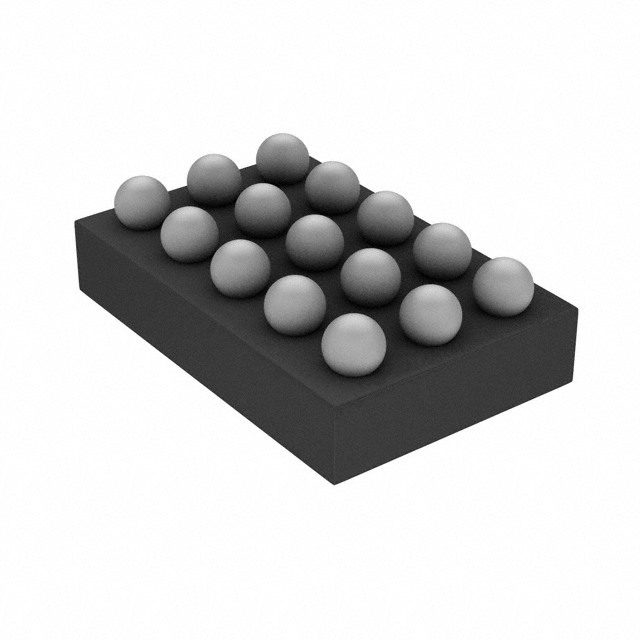

产品描述: 高端 UFBGA-15,WLCSP 贴片安装,黏合安装 2.56mm*1.54mm*560μm
供应商型号: QNF-NX20P5090UKAZ
供应商: NXP直供
标准整包数: 3000
NXP SEMICONDUCTORS 其他驱动器 NX20P5090UKAZ

NX20P5090UKAZ概述


    产品简介


    NX20P5090是一款先进的5A单向电源开关,专为USB供电(USB Power Delivery, USB PD)设计。它集成了欠压锁定、过压锁定、反向电流保护和过温保护电路。在发生故障时,该器件能够自动隔离电源开关端子。在关断模式下,VBUS和VINT引脚均具有29V的耐压能力。两个NX20P5090芯片可以并联使用以支持双电源输入连接到同一充电电路。
    NX20P5090默认过压保护阈值为23V,通过在OVLO引脚上使用外部电阻分压器可以调整该阈值。每次开关开启前,都有15毫秒的去抖动时间,随后是一个软启动过程以限制浪涌电流。
    该器件的工作电压范围为2.5V至20V,适用于USB PD电源控制应用,以提供必要的保护并增强系统可靠性。

    技术参数


    - 输入电压范围: 2.5V至20V
    - 连续工作电流: 最大5A
    - VBUS和VINT引脚耐压: 29V
    - 典型导通电阻: 30mΩ
    - 可调VBUS过压保护
    - 内置斜率控制以限制浪涌电流
    - 双向反向电流保护
    - 保护电路:
    - 过温保护
    - 过压保护
    - 欠压锁定
    - 反向电流保护
    - 浪涌保护:
    - IEC61000-4-5标准:无电容情况下,VBUS上超过±90V;带22μF电容情况下,超过±100V
    - ESD保护:
    - IEC61000-4-2接触放电:VBUS超过8kV
    - HBM ANSI/ESDA/JEDEC JS-001 Class 2:超过2kV
    - CDM AEC标准Q100-01 (JESD22-C101E)
    - 工作温度范围: -40°C至+85°C

    产品特点和优势


    - 宽工作电压范围:2.5V至20V
    - 高连续电流能力:最高可达5A
    - 强大的浪涌保护:在没有电容的情况下,VBUS上的浪涌电压能够承受±90V
    - 低导通电阻:30mΩ(典型值),有效减少发热
    - 过温保护和过压保护:确保在异常情况下设备的可靠运行
    - 内置反向电流保护:提高系统整体可靠性

    应用案例和使用建议


    NX20P5090适用于智能手机、平板电脑和笔记本电脑等智能设备的充电路径中。在实际应用中,建议尽量保持输入输出走线短且接近器件放置电容,以提高性能。对于热管理,建议在VINT和VBUS引脚周围增加PCB面积,以提高散热效果。
    例如,当使用默认的23V过压保护阈值时,OVLO引脚应直接接地。若需要可调过压保护阈值,则可通过在OVLO引脚上连接电阻分压器实现。

    兼容性和支持


    NX20P5090采用WLCSP15封装,尺寸仅为2.56 x 1.54 x 0.555 mm。该产品与其他电子元器件或设备之间没有特定的兼容性要求。制造商提供了详细的文档和技术支持,用户可以在需要时获取相关信息。

    常见问题与解决方案


    - 问题: 开启时发现保护电路始终处于激活状态。
    - 解决方案: 检查EN引脚的电平设置,确保其正确拉低。同时检查VBUS和VINT引脚的电压是否超出设定范围。
    - 问题: 设备发热严重。
    - 解决方案: 检查PCB设计是否合理,增加VINT和VBUS周围的铜层以提高散热效果。考虑外部辅助散热措施如风扇或散热片。

    总结和推荐


    NX20P5090作为一款高集成度的USB PD电源开关,具备多项先进功能和保护机制,非常适合于便携式电池供电设备中的充电路径。其出色的热管理和高可靠性使其成为市场上同类产品中的佼佼者。强烈推荐用于需要高功率密度和安全性的USB PD应用场合。

NX20P5090UKAZ参数

参数
驱动数量 -
拓扑 高端
长*宽*高 2.56mm*1.54mm*560μm
通用封装 UFBGA-15,WLCSP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
