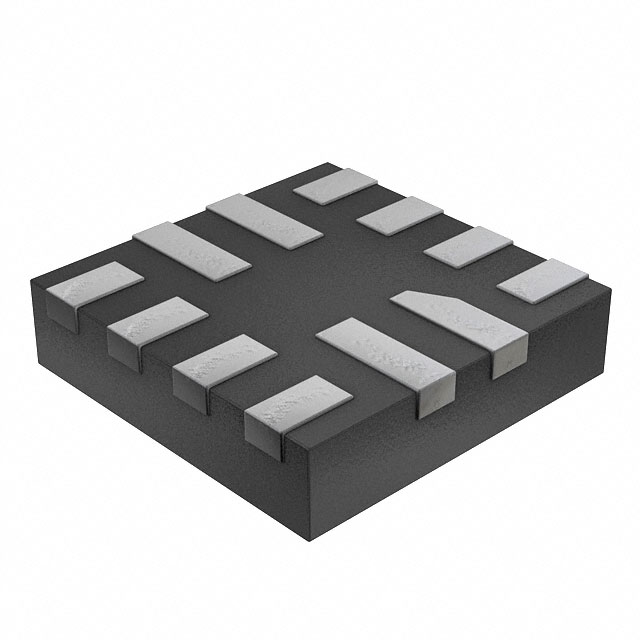

PTN5150HXMP

产品分类: 其他接口芯片
厂牌: NXP SEMICONDUCTORS
产品描述: Basic USB Type-C Controller 3.3V/5V T/R 12-Pin X2QFN
供应商型号: 20M-PTN5150HXMP
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS 其他接口芯片 PTN5150HXMP

PTN5150HXMP概述

    PTN5150 USB Type-C CC Logic Chip: A Comprehensive Overview
    1. 产品简介 (Product Introduction)
    PTN5150是一款专为USB Type-C接口设计的小型薄型低功耗CC逻辑芯片,具有配置通道(CC)控制逻辑检测和指示功能。这款芯片广泛应用于主机和设备端的USB Type-C电缆连接中,支持Type-C到USB传统电缆和适配器。PTN5150既可独立运行,也可通过I2C总线接口与控制器连接。
    主要功能:
    - 支持USB Type-C Rev 1.1规范
    - 兼容传统的OTG硬件和软件
    - 插入、方向、角色及充电电流检测
    - USB-ID引脚用于OTG应用
    - I2C总线接口支持快速模式
    - 集成精确的Rp电流源,支持多种电流模式(默认、中等和高电流模式)
    应用领域:
    - 平板电脑/移动设备
    - 超极本/笔记本电脑
    - 扩展坞
    2. 技术参数 (Technical Specifications)
    性能参数:
    - 电源电压范围:2.7 V至5.5 V
    - 耐压等级:VBUS探测引脚最大耐压28 V
    - 高ESD保护:VBUS和CC1/CC2引脚ESD保护超过7000 V HBM和500 V CDM
    - 短路电流保护:内部自恢复保护能力超过100 mA
    - 工作温度范围:-40°C至+85°C
    电气特性:
    - 最大电流模式:3.0 A
    - 不同电流模式下的精度:默认电流80 μA(±20%),中等电流180 μA(±8%),高电流330 μA(±8%)
    - 内部下拉电阻:5.1 kΩ(±10%)
    - 连接状态寄存器:报告详细端口状态和附件模式
    功耗:
    - 待机模式(DRP):15 μA
    - 待机模式(DFP):15 μA
    - 待机模式(UFP):15 μA
    - 休眠模式:4.5 μA
    3. 产品特点和优势 (Product Features and Benefits)
    独特功能:
    - 多功能GPIO引脚,支持不同模式选择(DFP、DRP、UFP)
    - 高度集成的CC逻辑检测和指示功能
    - 通过外部配置引脚或I2C接口实现灵活配置
    - 详细的电流模式检测和报告
    优势:
    - 高兼容性:支持现有芯片组和OTG硬件软件
    - 高可靠性:ESD保护能力强大,满足工业级标准
    - 低功耗:多种低功耗模式确保长时间待机
    - 广泛的应用场景:适用于多种设备和场景
    4. 应用案例和使用建议 (Application Examples and Usage Suggestions)
    应用场景:
    - 平板电脑和平板手机中实现高速数据传输和充电管理
    - 笔记本电脑和超极本中增强USB Type-C接口的功能
    - 扩展坞中提供全面的USB Type-C解决方案
    使用建议:
    - 在设计时考虑电源管理,特别是在待机模式下要合理分配电源以延长使用寿命
    - 为了确保最佳性能,在初次设置时检查并调整相关寄存器参数
    - 在复杂的系统中,可以考虑使用外部处理器来动态改变控制引脚的状态
    5. 兼容性和支持 (Compatibility and Support)
    兼容性:
    - 与各种USB Type-C配件和扩展坞兼容
    - 可与现有USB芯片组无缝集成
    支持和服务:
    - 提供详尽的技术手册和技术支持
    - 供应商提供的官方技术支持和维修服务
    6. 常见问题与解决方案 (Common Issues and Solutions)
    常见问题:
    1. 如何在不同模式之间切换?
    - 可以通过更改外部配置引脚的状态或通过I2C接口写入寄存器进行切换。

    2. 设备在未插入USB电缆时出现异常?
    - 检查CC1和CC2上的电平是否正常,以及内部下拉电阻(Rd)是否正确连接。
    3. VBUS检测不稳定?
    - 确保VBUS检测引脚直接连接到USB Type-C插孔的VBUS上,并且没有其他电气干扰。
    7. 总结和推荐 (Summary and Recommendations)
    总结:
    PTN5150是专为USB Type-C接口设计的高性能CC逻辑芯片。它具有广泛的兼容性、强大的ESD保护能力和高精度的电流检测功能,适用于各种电子设备。同时,PTN5150提供了灵活的配置选项和详细的寄存器读写功能,使其成为一款高性能且易于集成的解决方案。
    推荐:
    鉴于其优秀的性能和广泛的应用场景,我们强烈推荐PTN5150在任何需要USB Type-C接口的设备中使用。无论是高端笔记本电脑还是平板手机,PTN5150都能提供可靠的连接和支持,帮助提升用户体验。

PTN5150HXMP参数

参数
长*宽*高 1.6mm(长度)*1.6mm(宽度)
通用封装 XFQFN-12
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PTN5150HXMP厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PTN5150HXMP数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 其他接口芯片 NXP SEMICONDUCTORS PTN5150HXMP PTN5150HXMP数据手册

PTN5150HXMP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.9157
10+ ¥ 8.3519
30+ ¥ 7.8552
50+ ¥ 7.3989
100+ ¥ 6.9248
库存: 9988
起订量: 1 增量: 10000
交货地:
最小起订量为:1
合计: ¥ 8.91
