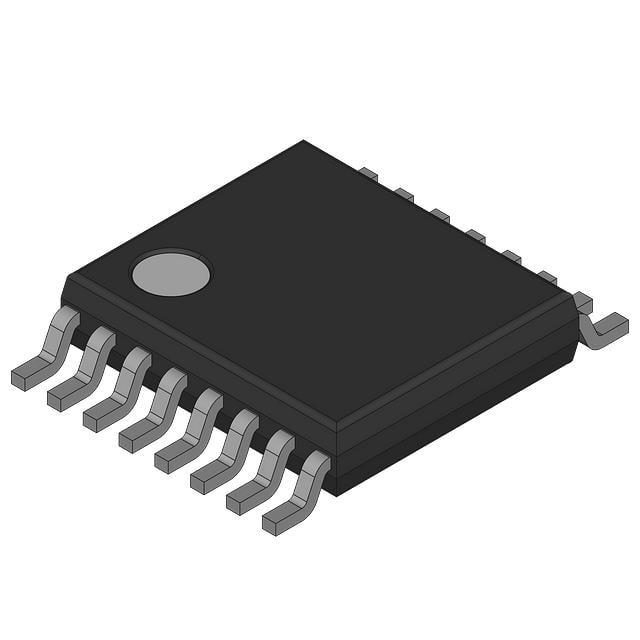

PCA9531PW118

产品分类: LED驱动器
厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: ET-2775956
供应商: 海外现货
标准整包数: 1
NXP SEMICONDUCTORS LED驱动器 PCA9531PW118

PCA9531PW118概述


    产品简介


    PCA9531是一款用于LED调光的8位I2C总线和SMBus扩展器。这款产品特别适用于红绿蓝(RGB)色彩混合和背光应用,能够通过256级离散步骤来调节LED亮度。PCA9531包含一个内部振荡器,允许用户编程两种闪烁频率和占空比,并将这些设置耦合到输出脉宽调制(PWM)。亮度控制通过设置高于100Hz的闪烁频率实现,然后使用占空比来调整LED的开启时间,进而调节平均电流。

    技术参数


    - 主要功能:提供八路LED驱动,可进行开/关控制及两种可编程闪烁频率。
    - 闪烁频率范围:0.59 Hz 至 152 Hz,对应周期为1.69秒至6.58毫秒。
    - 亮度调节等级:256级亮度。
    - 输入/输出:未用于LED驱动的部分可用于通用输入/输出扩展。
    - 内部振荡器:无需外部组件。
    - I2C总线接口:兼容SMBus。
    - 电源电压范围:2.3 V 至 5.5 V。
    - 时钟频率:0 Hz 至 400 kHz。
    - 封装类型:SO16, TSSOP16, HVQFN16。
    - 环境适应性:工作温度范围为-40°C 至 +85°C。

    产品特点和优势


    PCA9531的主要特点包括:
    - 集成内部振荡器,减少外部组件需求。
    - 支持高达152 Hz的闪烁频率,确保人眼无法察觉的平滑闪烁。
    - 灵活的GPIO扩展能力,提供额外的输入/输出通道。
    - 多种封装选择,便于不同应用场合下的安装。
    - 内置上电复位电路,确保初始状态一致。

    应用案例和使用建议


    应用案例:
    PCA9531广泛应用于LED背光系统,例如手机、平板电脑、显示器等设备中的RGB色彩混合。通过设置不同的闪烁频率和占空比,可以实现复杂的颜色变换和动态效果。
    使用建议:
    对于设计需要低功耗的应用,建议在LED关闭时保持IO引脚的电压不低于供电电压,以减少静态电流消耗。具体措施如图15所示,在LED旁并联高阻值电阻,或降低LED供电电压,如图16所示。

    兼容性和支持


    PCA9531通过三个硬件地址引脚支持最多八个设备在同一总线上共存。此外,它提供了丰富的支持文档和技术资源,帮助工程师快速完成设计集成和调试。

    常见问题与解决方案


    - Q: 如何初始化PCA9531?
    - A: 在首次启动时,需向PCA9531发送一系列命令来设置两个闪烁频率/占空比,之后仅需单个命令即可控制单个LED的开/关状态。
    - Q: 何时需使用复位引脚?
    - A: 当设备检测到异常情况或需要恢复到默认状态时,可以通过拉低复位引脚来实现软复位操作。
    - Q: 如何防止过电流损坏?
    - A: 使用合适的外部限流电阻,并遵循数据手册中的推荐电流限制,以确保每个LED的最大输出电流不超过25mA。

    总结和推荐


    综上所述,PCA9531凭借其高度集成化的设计、灵活的编程能力和广泛的适用范围,成为一款极具竞争力的产品。无论是在复杂色彩显示还是节能降噪方面,它都表现出了卓越的性能。因此,对于需要高精度LED调光控制的应用场景,强烈推荐使用PCA9531。

PCA9531PW118参数

参数
最大输入电压 -
功率 -
输出电流 -
最小输出电压 -
最小输入电压 -
调光方式 -
拓扑 -
最大输出电压 -
输出数量 -
效率 -
通用封装 TSSOP
零件状态 在售
包装方式 散装

PCA9531PW118厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PCA9531PW118数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS LED驱动器 NXP SEMICONDUCTORS PCA9531PW118 PCA9531PW118数据手册

PCA9531PW118封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.8654 ¥ 40.8692
10+ $ 4.1908 ¥ 35.2025
25+ $ 3.6314 ¥ 30.5038
100+ $ 3.1463 ¥ 26.4288
250+ $ 2.9326 ¥ 24.634
500+ $ 2.6308 ¥ 22.0985
库存: 9018
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 40.86
