首页  >  产品百科  >  PDTC114ET215

PDTC114ET215

产品分类: 三极管(BJT)
厂牌: NXP SEMICONDUCTORS
产品描述: NPN - Pre-Biased 250mW 10V 1μA 50V 100mA SOT-233 贴片安装 3mm*1.4mm*1mm
供应商型号:
供应商:
标准整包数: 0

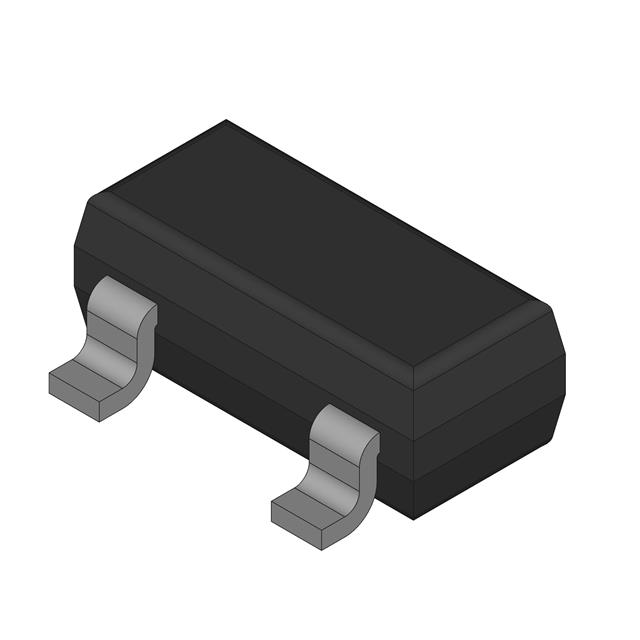

NXP SEMICONDUCTORS 三极管(BJT) PDTC114ET215

PDTC114ET215概述


    产品简介


    基本描述
    PDTC114E 系列是一款 NPN 电阻配备晶体管(RET),封装为小型表面贴装器件(SMD)。这些晶体管集成了内置偏置电阻,提供紧凑型封装,适用于汽车和工业领域的数字应用。
    主要功能
    - 输出电流能力高达 100 mA
    - 内置偏置电阻
    - 减少组件数量,降低成本
    - 支持在工业和汽车数字应用中的 IC 输入控制和负载切换
    应用领域
    - 汽车数字应用
    - 工业自动化
    - 成本节省替代品:用于替代 BC847/857 系列

    技术参数


    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |

    | VCEO | 集电极-发射极电压 | 开基 | - | - | 50 | V |
    | IO | 输出电流 | - | - | 100 | mA |
    | R1 | 偏置电阻1(输入) | 7 | 10 | 13 | kΩ |
    | R2/R1 | 偏置电阻比 | 0.8 | 1.0 | 1.2 | - |

    产品特点和优势


    PDTC114E 系列具备多项显著的优势:
    - 输出电流能力:最高可达 100 mA,适合多种应用场景。
    - 集成偏置电阻:简化电路设计,减少外部电阻需求。
    - 成本节约:作为 BC847/857 系列的替代品,降低系统成本。
    - 高可靠性:符合 AEC-Q101 资格标准,适用于汽车电子应用。

    应用案例和使用建议


    应用场景
    - 在汽车数字控制系统中,用于控制 IC 输入和负载切换。
    - 在工业自动化设备中,作为信号放大器和开关元件。
    使用建议
    - 在设计电路时,需考虑晶体管的集电极-发射极电压和偏置电阻配置,以确保最优性能。
    - 参考温度范围:-65°C 到 +150°C,适用于广泛的工作环境。

    兼容性和支持


    - 该产品与不同的 SMD 封装兼容(SOT416、SOT883、SOT23、SOT323),适用于不同尺寸和密度的 PCB 设计。
    - Nexperia 提供详细的技术支持和售后保障,确保客户能够顺利进行产品选型和应用设计。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温环境下工作时性能下降 | 通过优化电路设计和散热措施,提高散热效率。 |
    | 震动和冲击导致焊接点损坏 | 使用防震胶或加固结构,增加焊点的稳定性。 |
    | 晶体管无法正常工作 | 检查输入电压和偏置电阻配置,确保接线正确。 |

    总结和推荐


    PDTC114E 系列 NPN 电阻配备晶体管凭借其卓越的性能、可靠的质量和广泛应用潜力,成为汽车和工业应用中的理想选择。其独特的功能如内置偏置电阻和 AEC-Q101 资格认证使其在市场上具有显著的竞争优势。我们强烈推荐此系列产品,特别是在需要高性能和高可靠性的应用场景中。

PDTC114ET215参数

参数
最大集电极发射极饱和电压 150mV@ 500µA,10mA
最大功率耗散 250mW
VEBO-最大发射极基极电压 10V
不同 Ib,Ic 时的 Vce 最大饱和值 -
配置 -
集电极电流 100mA
晶体管类型 NPN - Pre-Biased
集电极截止电流 1μA
VCBO-最大集电极基极电压 -
VCEO-集电极-发射极最大电压 50V
长*宽*高 3mm*1.4mm*1mm
通用封装 SOT-233
安装方式 贴片安装
零件状态 在售
包装方式 散装

PDTC114ET215厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PDTC114ET215数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 三极管(BJT) NXP SEMICONDUCTORS PDTC114ET215 PDTC114ET215数据手册

PDTC114ET215封装设计

查看详情并下载
Symbol
Footprint
3D Model
