PCA9671PW118

产品分类: I/O扩展器
厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: 2776176
供应商: element14
标准整包数: 1

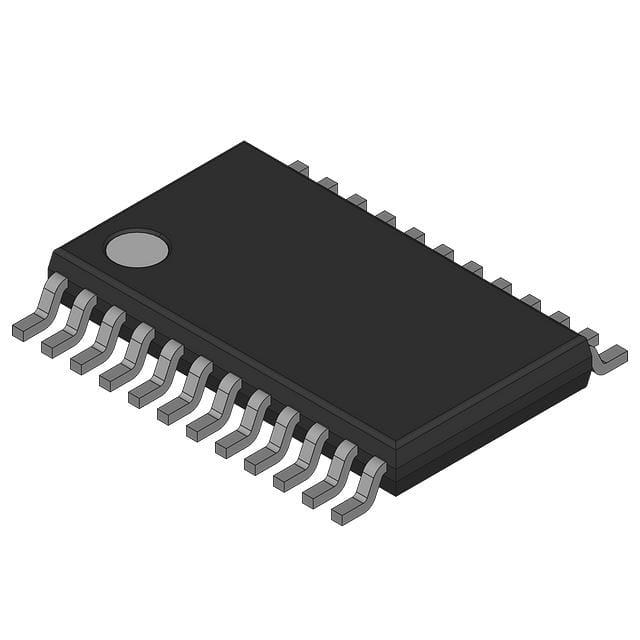

NXP SEMICONDUCTORS I/O扩展器 PCA9671PW118

PCA9671PW118概述


    产品简介


    PCA9671 通用远程I/O扩展器
    PCA9671是一款专为微控制器系列设计的通用远程I/O扩展器,通过两线双向总线(I2C总线)进行通信。它属于Fast-mode Plus (Fm+)家族的一员。PCA9671是对PCF8575的升级版,提供更高的I2C总线速度(1 MHz对比400 kHz)、更强的I2C总线驱动能力(30 mA对比3 mA),以及更大的总封装电流吸收能力(400 mA对比100 mA)。同时,它支持更多的设备地址(64个对比8个),从而允许更多的设备在同一总线上工作而不会出现地址冲突。相较于PCF8575,PCA9671将中断输出替换为重置输入。

    技术参数


    - I2C总线接口速率:1 MHz
    - 兼容性:符合I2C总线Fast-mode和Standard-mode标准
    - SDA引脚电流吸收能力:30 mA
    - 操作电压范围:2.3 V 至 5.5 V,支持5.5 V容限输入/输出
    - 远程I/O引脚数量:16位,默认为输入状态
    - 锁存输出电流吸收能力:25 mA
    - 总封装电流吸收能力:400 mA
    - 低电平有效复位输入
    - 可编程从设备地址:64个,使用3个地址引脚
    - 可读设备ID(制造商、设备类型及修订版本)
    - 待机电流:低
    - 工作温度范围:-40 °C 至 +85 °C
    - 静电保护:超过2000 V人体模型 (HBM) 和1000 V充电设备模型 (CDM)
    - 闩锁测试:符合JEDEC标准JESD78,超过100 mA
    - 封装类型:SO24、TSSOP24、HVQFN24、DHVQFN24

    产品特点和优势


    PCA9671的主要优势在于其较高的I2C总线速度、更强的驱动能力和高电流吸收能力。这些特点使其非常适合于LED灯串控制、服务器、工业控制、医疗设备、PLC、手机、游戏机、仪器仪表和测试测量等领域。PCA9671的高电流吸收能力和快速的数据传输能力使其能够在不同的环境中实现高性能的操作。

    应用案例和使用建议


    应用案例:
    1. LED灯串控制:PCA9671能够通过PWM调光技术来控制多个LED灯串,实现亮度调节。
    2. 服务器管理:在服务器中,PCA9671可以用于管理多路输出端口,提高系统的灵活性和可靠性。
    3. 工业控制系统:在工业自动化设备中,PCA9671可以用于实时数据采集和控制信号传输。
    使用建议:
    - 在LED灯串控制时,可以通过调整PCA9671的PWM输出频率和占空比来实现不同亮度级别的调节。
    - 在服务器管理系统中,应确保PCA9671的地址设置正确,避免与其他设备发生地址冲突。
    - 在工业控制系统中,为了提高系统的稳定性和可靠性,可以在关键节点增加冗余配置,确保系统的持续运行。

    兼容性和支持


    PCA9671兼容多种微控制器和系统平台,并且提供了多种封装形式以适应不同的安装需求。厂商提供了详细的技术文档和支持服务,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:设备在复位后无法正常工作。
    - 解决办法:检查复位引脚的连接是否正确,确认复位信号的逻辑电平符合要求。如果复位信号异常,尝试重新发送复位命令。

    2. 问题:I2C总线通信不稳定。
    - 解决办法:检查总线上的其他设备是否存在故障或干扰,确认总线的上拉电阻是否合理,确保所有设备的地址设置正确无误。

    3. 问题:读取设备ID失败。
    - 解决办法:确保发送正确的设备ID地址,同时检查是否遵循了正确的读取序列。如果存在问题,可参考数据手册中的具体步骤重新执行。

    总结和推荐


    总体而言,PCA9671是一款性能优异的I/O扩展器,特别适合需要高带宽和大电流吸收能力的应用场合。它的多项优势使得它在市场上具有较强的竞争力。对于需要高性能I/O扩展功能的项目,强烈推荐使用PCA9671。同时,厂家提供的详尽技术支持也是选择此产品的额外保障。

PCA9671PW118参数

参数
拉电流 -
支持协议 -
最小工作供电电压 -
I/O数量 -
典型供电电流 -
最大时钟频率 -
最大工作供电电压 -
灌电流 -
中断输出 -
零件状态 在售
包装方式 散装

PCA9671PW118厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PCA9671PW118数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS I/O扩展器 NXP SEMICONDUCTORS PCA9671PW118 PCA9671PW118数据手册

PCA9671PW118封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.59
10+ ¥ 15.1305
50+ ¥ 14.553
100+ ¥ 13.9755
250+ ¥ 13.587
500+ ¥ 12.894
库存: 2175
起订量: 6 增量: 0
