首页  >  产品百科  >  UJA1161ATK/0Z

UJA1161ATK/0Z

产品分类: 其他接口芯片
厂牌: NXP SEMICONDUCTORS
产品描述: CAN 5Mbps Normal/Standby/Off/Overtemp Automotive 14-Pin HVSON EP T/R
供应商型号: QNF-UJA1161ATK/0Z
供应商: NXP直供
标准整包数: 6000
NXP SEMICONDUCTORS 其他接口芯片 UJA1161ATK/0Z

UJA1161ATK/0Z概述

    UJA1161A: Self-Supplied High-Speed CAN Transceiver with Standby Mode

    1. 产品简介


    产品类型与功能
    UJA1161A 是一款自供电高速CAN收发器,集成了ISO 11898-2:2016和SAE J2284-1至J2284-5标准的高带宽CAN收发器及内部5V CAN供应。它能够在高达5 Mbit/s的数据速率下实现可靠的通信。这款产品可以以非常低的电流进入待机模式,并具备唤醒功能,非常适合于汽车和其他需要高可靠性的工业应用。
    应用领域
    由于其卓越的性能和可靠性,UJA1161A 广泛应用于汽车电子系统,例如动力总成、车身控制模块、信息娱乐系统等领域。

    2. 技术参数


    基本规格
    - 数据速率: 最高可达5 Mbit/s
    - 供应电压: 单一电池连接供电,无须额外电源
    - 工作温度范围: -40°C 到 +150°C

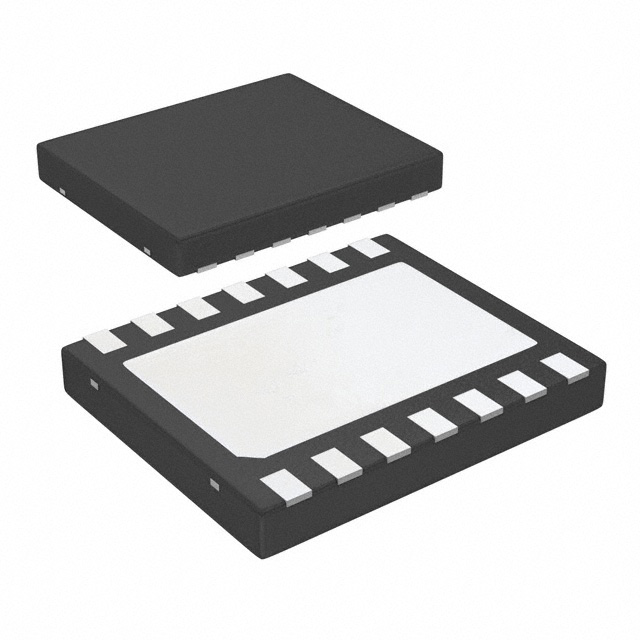

    - 尺寸: HVSON14 封装,3 mm x 4.5 mm
    电气特性
    - CAN 供应电压 (VBUF): 输出5V,精度±2%
    - 输入输出电流: 最大CAN发射电流为-55 mA 至 +55 mA
    - 静态电流: 待机模式下的电流消耗极低,通常为91 µA
    - ESD保护: ±8 kV (Human Body Model), ±6 kV (IEC TS 62228)
    工作环境
    - 存储温度: -55°C 至 +150°C
    - 热阻: 热阻从虚拟接点到环境,60 K/W

    3. 产品特点和优势


    - 高集成度: 集成的ISO 11898-2:2016和SAE J2284-1至J2284-5合规性,提供硬件和软件兼容性。
    - 低功耗待机模式: 具备唤醒功能,支持在低功耗条件下进行可靠通信。
    - 强大的保护机制: 电池和CAN总线引脚受汽车瞬态影响的保护,达到±6 kV IEC TS 62228保护等级。
    - 快速响应能力: 优秀的动态响应特性,确保在2 Mbit/s的数据速率下进行可靠通信。
    - 环保设计: 符合RoHS标准,采用无卤素的材料,对环境友好。

    4. 应用案例和使用建议


    应用案例
    UJA1161A 在现代汽车中的广泛应用包括信息娱乐系统、远程诊断系统和车身控制模块。它可以实现稳定的数据传输,即使在电池电压较低的情况下也能保持正常工作。
    使用建议
    - 电源管理: 为了确保最佳性能,建议始终使用高于5V的电池电压供电。
    - 网络管理: 当使用UJA1161A时,确保网络上的信号质量良好,避免数据传输错误。
    - 故障排查: 定期检查电源电压,确保在低电压条件下仍能维持正常工作状态。

    5. 兼容性和支持


    兼容性
    - UJA1161A 具有很强的兼容性,能够直接与3.3V至5V微控制器接口。
    - 可与其他标准CAN设备兼容,确保无缝集成到现有系统中。
    支持
    NXP公司提供了详尽的技术支持文档和开发工具,帮助用户更好地理解和使用UJA1161A。此外,还提供了一系列的开发板和参考设计,加速用户的开发进程。

    6. 常见问题与解决方案


    常见问题
    1. 低功耗待机模式无法唤醒: 检查唤醒模式设置是否正确,确认是否有唤醒模式请求发送到总线上。
    2. 数据传输异常: 检查电源电压是否在规定的范围内,确认微控制器与UJA1161A之间的电平转换配置正确。
    3. 过温保护启动: 检查系统散热设计,确认是否可以有效降低芯片温度。
    解决方案
    - 确保系统设计中包含足够的散热措施。
    - 仔细检查唤醒请求的发送方式和频率。
    - 使用正确的电平转换配置,确保与微控制器的良好兼容性。

    7. 总结和推荐


    综合评估
    UJA1161A 作为一款高度集成、高性能的CAN收发器,在设计上充分考虑了系统可靠性、低功耗和广泛的环境适应性。特别是在汽车行业中,其坚固的设计和优越的性能使其成为许多关键应用的理想选择。
    推荐使用
    鉴于其卓越的功能和广泛的应用场景,我们强烈推荐使用UJA1161A。无论是新建项目还是替换旧系统,它都能提供可靠的解决方案。如果你正在寻找一款性能优异且具有成本效益的CAN收发器,UJA1161A是一个值得考虑的选择。

UJA1161ATK/0Z参数

参数
通用封装 HVSON-14-EP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

UJA1161ATK/0Z厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

UJA1161ATK/0Z数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 其他接口芯片 NXP SEMICONDUCTORS UJA1161ATK/0Z UJA1161ATK/0Z数据手册

UJA1161ATK/0Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ $ 1.3658 ¥ 11.6089
30000+ $ 1.3439 ¥ 11.4231
60000+ $ 1.3111 ¥ 11.1445
库存: 600000
起订量: 6000 增量: 6000
交货地:
最小起订量为:6000
合计: ¥ 69653.4
