UJA1076ATW/5V0/WDJ

产品分类: 其他接口芯片
厂牌: NXP SEMICONDUCTORS
产品描述: High Performance System Basis Chip
供应商型号: CY-UJA1076ATW/5V0/WDJ
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 其他接口芯片 UJA1076ATW/5V0/WDJ

UJA1076ATW/5V0/WDJ概述

    # UJA1076A 高速CAN核心系统基础芯片技术手册解析

    产品简介


    UJA1076A是一款高速CAN(Controller Area Network)核心系统基础芯片(SBC),主要用于电子控制单元(ECU)。它将常见的分立组件集成到单个封装中,提供了CAN网络接口。此芯片可用于控制电源和传感器外围设备,广泛应用于汽车和其他工业控制系统中。
    主要功能
    - 集成了高速CAN收发器
    - 可编程独立看门狗
    - 250mA电压调节器
    - 本地唤醒输入端口
    - CAN物理层支持多种低功耗模式
    应用领域
    - 汽车电子系统
    - 工业自动化
    - 其他需要CAN通信的设备

    技术参数


    性能参数
    - 电源电压:V1电压调节器输出5V或3.3V,V2电压调节器输出5V
    - 电流输出:V1最大输出电流250mA;可通过外部PNP晶体管扩展
    - 看门狗:支持窗口模式、超时模式和关闭模式
    - 唤醒输入:WAKE1和WAKE2本地唤醒输入端口
    支持的电气特性
    - 总线连接:ISO 11898-2和ISO 11898-5标准兼容
    - 热插拔能力:在断电情况下,CAN总线引脚保持浮动状态
    工作环境
    - 工作温度范围:标准工业级温度范围(根据具体型号可能有所不同)

    产品特点和优势


    增强的低功耗概念
    - 提供多种低功耗模式,如睡眠模式和待机模式,显著减少功耗
    高可靠性
    - 在各种条件下均能确保安全和可预测的行为
    - 提供过温保护功能
    灵活的配置选项
    - 通过SPI接口进行灵活配置、控制和诊断
    强大的诊断功能
    - 支持全局使能输出、故障输出及多种中断输出

    应用案例和使用建议


    应用案例
    - 汽车电子系统中的动力总成控制
    - 工业机器人中的运动控制
    使用建议
    - 对于需要高度可靠性的场合,可以考虑添加外部散热片以改善散热效果
    - 确保正确的接地连接,以提高电磁兼容性

    兼容性和支持


    兼容性
    - 与符合ISO 11898-2和ISO 11898-5标准的设备完全兼容
    支持和维护
    - 提供详尽的技术文档和应用指南
    - 厂商提供长期的技术支持服务

    常见问题与解决方案


    问题一:电压调节器输出不稳定
    解决方案:检查电路设计中的负载情况,必要时增加外部散热片
    问题二:CAN通信出现异常
    解决方案:确认CAN总线接线正确,同时检查终端电阻是否正常连接
    问题三:频繁进入过温保护模式
    解决方案:检查系统散热设计,确保设备工作在正常温度范围内

    总结和推荐


    UJA1076A高速CAN核心系统基础芯片凭借其强大的集成能力和多样化的功能,在多种应用场景中表现出色。它不仅具有出色的低功耗特性和高可靠性,还提供了全面的诊断功能。对于需要高性能CAN通信和复杂系统管理的应用场景,我们强烈推荐使用UJA1076A。然而,选择时需考虑具体应用需求和环境条件,以确保最佳性能。

UJA1076ATW/5V0/WDJ参数

参数
11.1mm(Max)
6.2mm(Max)
950μm(Max)

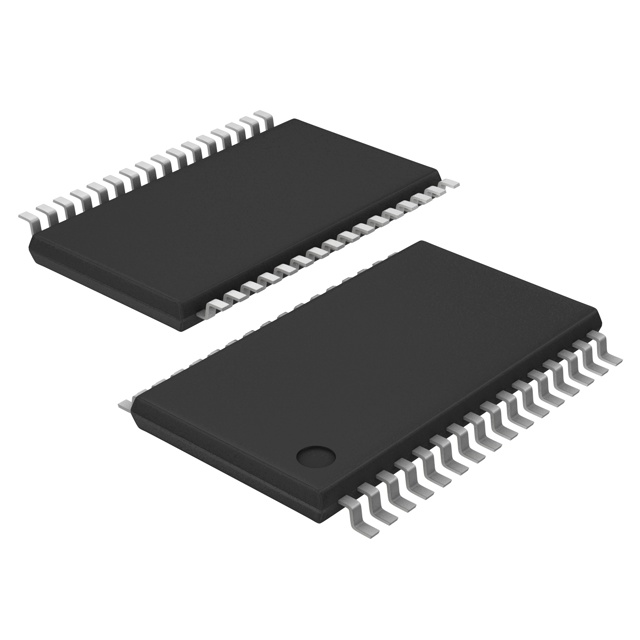

通用封装 HTSSOP-32
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

UJA1076ATW/5V0/WDJ厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

UJA1076ATW/5V0/WDJ数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 其他接口芯片 NXP SEMICONDUCTORS UJA1076ATW/5V0/WDJ UJA1076ATW/5V0/WDJ数据手册

UJA1076ATW/5V0/WDJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
