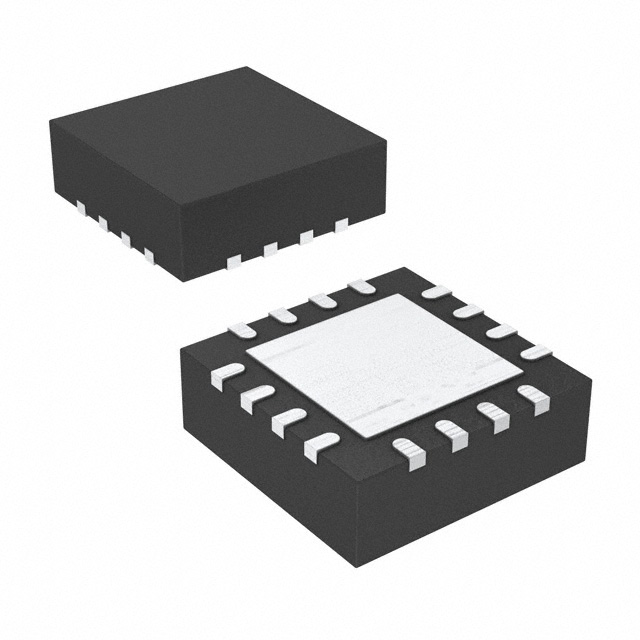

PCA9500BS,118

产品分类: I/O扩展器
厂牌: NXP SEMICONDUCTORS
产品描述: 100μA 25mA I2C,SMBus 8 2.5V 3.6V 400KHz 否 QFN 贴片安装,黏合安装
供应商型号: CY-PCA9500BS,118
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS I/O扩展器 PCA9500BS,118

PCA9500BS,118概述

    PCA9500 技术手册解析

    1. 产品简介


    PCA9500 是一款具有内置 2kbit EEPROM 的 8 位 I/O 扩展器,专为通信、网络和基站基础设施等多卡系统设计。它能够通过 I2C 和 SMBus 协议进行通信,并且可以独立配置为输入或输出端口,从而监测板级状态或激活指示装置(如 LED)。此外,PCA9500 还可作为 PCF8574 的替代品,提供额外的数据存储能力。

    2. 技术参数


    - 电源电压范围: 2.5 V 至 3.6 V
    - I2C/SMBus 接口: 支持 0 Hz 至 400 kHz 频率
    - 电气特性: 5 V 耐压输入/输出
    - 静电放电保护: 超过 2000 V HBM,200 V MM,1000 V CDM
    - 封装类型: SO16, TSSOP16, HVQFN16
    - 工作温度范围: -40°C 至 +85°C

    3. 产品特点和优势


    PCA9500 具备以下特点和优势:
    - 八路通用 I/O 扩展器: 可独立配置为输入或输出端口
    - 2-kbit EEPROM 集成: 用于存储错误代码或板制造数据
    - 热插拔支持: 确保在背板系统中拔插的安全性
    - 低待机电流: 延长电池寿命
    - 内部上电复位: 确保设备初始化的一致性

    4. 应用案例和使用建议


    PCA9500 主要应用于多卡系统中的板版本跟踪、健康监测、故障诊断和状态报告。具体应用场景如下:
    - 电信系统: 用于板版本跟踪和状态报告
    - 网络基础设施: 多个卡片系统中的状态监测和故障排除
    - 通用 I/O 集成: 提供与现有系统的兼容性
    使用建议:
    - 在应用时应注意电源电压范围,确保 I2C/SMBus 总线正常工作。
    - 使用 I2C/SMBus 协议进行数据传输时,应注意启动和停止条件的正确使用。

    5. 兼容性和支持


    PCA9500 具有良好的兼容性,可通过三个地址引脚实现最多八个设备共享同一个 I2C/SMBus 总线。同时,它与 PCF8574 兼容,易于替换。厂商提供了详细的文档和技术支持,确保用户能够轻松上手并解决问题。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些问题及其解决方法:
    - 问题: 设备无法正常启动。
    - 解决方案: 检查电源电压是否在 2.5 V 至 3.6 V 之间,并确认所有引脚连接正确。

    - 问题: 数据传输不稳定。
    - 解决方案: 确保 I2C/SMBus 总线上有适当的上拉电阻,并检查是否有干扰信号影响传输。

    7. 总结和推荐


    PCA9500 是一款功能强大的 8 位 I/O 扩展器,具备集成的 2kbit EEPROM 和良好的兼容性。其独特的优势使其成为电信、网络基础设施和多卡系统中不可或缺的组件。推荐用于需要高可靠性、多功能性和灵活性的应用场景。总的来说,PCA9500 是市场上非常值得选择的产品。

PCA9500BS,118参数

参数
最大时钟频率 400KHz
拉电流 100μA
最小工作供电电压 2.5V
I/O数量 8
支持协议 I2C,SMBus
最大工作供电电压 3.6V
典型供电电流 -
灌电流 25mA
中断输出
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PCA9500BS,118厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PCA9500BS,118数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS I/O扩展器 NXP SEMICONDUCTORS PCA9500BS,118 PCA9500BS,118数据手册

PCA9500BS,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.0603 ¥ 9.124
300+ $ 1.0506 ¥ 9.0419
500+ $ 1.0409 ¥ 8.9597
1000+ $ 1.0117 ¥ 8.5487
5000+ $ 1.0117 ¥ 8.5487
库存: 30785
起订量: 110 增量: 1
交货地:
最小起订量为:100
合计: ¥ 912.4
