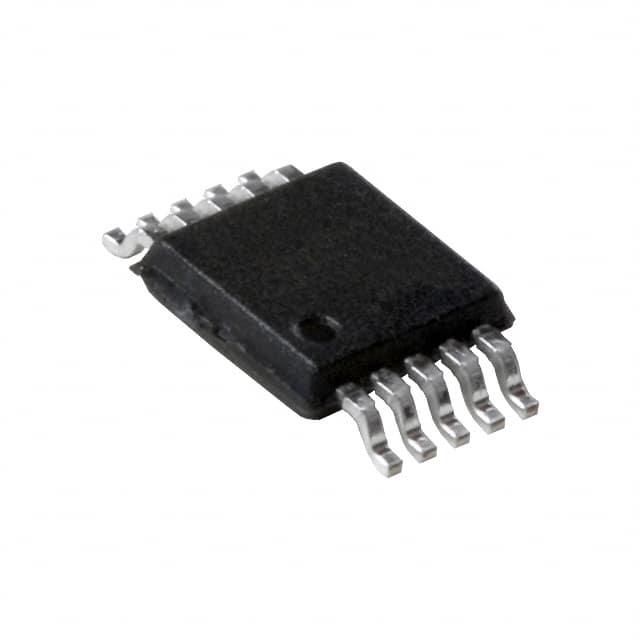

PCA9537DP,118

产品分类: I/O扩展器
厂牌: NXP SEMICONDUCTORS
产品描述: 10mA 25mA I2C,SMBus 4 2.3V 5.5V 400KHz 是 TSSOP-10 贴片安装,黏合安装
供应商型号: 2212094
供应商: element14
标准整包数: 1
NXP SEMICONDUCTORS I/O扩展器 PCA9537DP,118

PCA9537DP,118概述

    # PCA9537 4-bit I²C-bus/SMBus GPIO扩展器技术详解

    1. 产品简介


    PCA9537是一款由NXP半导体公司生产的CMOS器件,集成了4位通用输入/输出(GPIO)扩展功能,支持中断和复位功能,专为I²C总线和SMBus应用设计。它作为NXP I²C-bus系列GPIO扩展器的一员,旨在满足如ACPI电源开关、传感器、按钮、LED、风扇等需要额外I/O的应用需求。
    主要功能
    - 提供4位可编程GPIO接口。
    - 支持中断信号检测及输出。
    - 可配置的输入/输出方向控制。
    - 集成内部上电复位电路。
    应用领域
    PCA9537广泛应用于消费电子、工业自动化和通信设备等领域,例如智能家居系统、物联网节点、便携式设备和嵌入式控制系统。

    2. 技术参数


    | 参数 | 规格范围 | 备注 |
    |
    | 工作电压 | 2.3V至5.5V | 支持宽电压范围 |
    | 输入/输出引脚 | 4个独立GPIO引脚 | 默认为输入模式 |
    | 中断输出 | 开漏结构 | 需外部上拉电阻 |
    | I²C地址 | 固定地址 | 每条总线上仅支持一个设备 |
    | 数据传输速率 | 0Hz至400kHz | 兼容标准I²C速度 |
    | 热稳定性 | -40°C至+85°C | 宽温工作范围 |
    | 功耗 | 最大85μA | 极低功耗设计 |

    3. 产品特点和优势


    独特功能
    - 灵活配置:通过配置寄存器可以动态设置每个引脚的方向(输入或输出)。
    - 内置保护:具备ESD防护能力,符合严格的行业标准。
    - 高效运行:低功耗设计确保长时间稳定运行。
    - 实时响应:快速中断机制便于捕捉状态变化。
    市场竞争力
    PCA9537凭借其紧凑封装(TSSOP10)、高可靠性以及易用性,在同类产品中脱颖而出,尤其适合空间受限且对成本敏感的设计项目。

    4. 应用案例和使用建议


    示例应用
    PCA9537常用于LED控制、传感器数据采集和按键检测场景。例如,通过配置PCA9537的输出端口来驱动指示灯,同时利用中断引脚实时通知主控芯片状态变更。
    使用建议
    - 在电池供电系统中,合理规划GPIO的状态以减少待机功耗。
    - 若需外接大电流负载,建议添加缓冲电路以避免损坏芯片。
    - 确保拉高SCL和SDA线的上拉电阻值适中,通常选择4.7kΩ~10kΩ。

    5. 兼容性和支持


    PCA9537完全遵循I²C协议规范,易于与多种微控制器和系统主控芯片协同工作。NXP提供详尽的技术文档和支持资源,包括API库、开发工具包以及专业客服团队。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 中断信号无法触发 | 检查寄存器配置是否正确,确保相关引脚已配置为输入模式。 |
    | 输出引脚异常 | 确认配置寄存器中的方向位设置无误。 |
    | 设备启动时状态不一致 | 重启后检查电源电压是否正常,确认是否存在ESD干扰。 |

    7. 总结和推荐


    PCA9537以其简洁的功能设计和出色的性能表现成为小型化系统的理想选择。无论是初学者还是资深工程师都能轻松上手并快速部署。对于需要可靠GPIO扩展解决方案的用户而言,这款产品无疑是一个值得信赖的选择。综上所述,强烈推荐使用PCA9537进行各类嵌入式项目开发。

PCA9537DP,118参数

参数
最大时钟频率 400KHz
灌电流 25mA
支持协议 I2C,SMBus
典型供电电流 -
最大工作供电电压 5.5V
拉电流 10mA
中断输出
最小工作供电电压 2.3V
I/O数量 4
3.1mm(Max)
3.1mm(Max)
950μm(Max)
通用封装 TSSOP-10
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装
