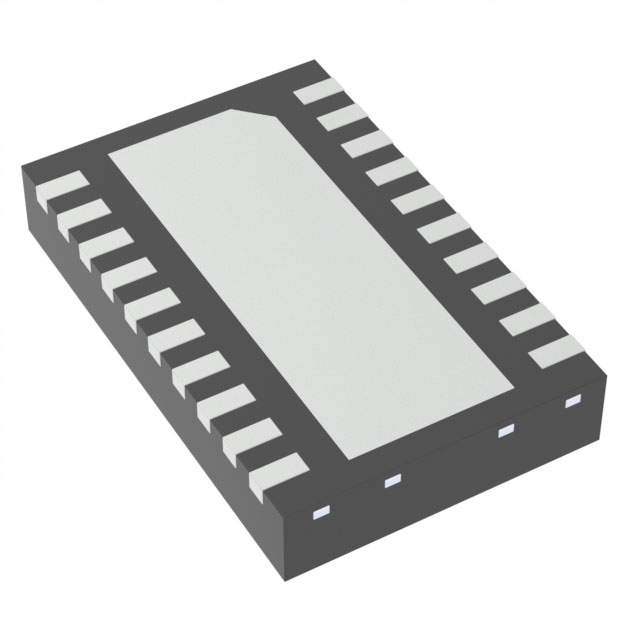

UJA1169ATK/F/3Z

产品分类: 其他接口芯片
厂牌: NXP SEMICONDUCTORS
产品描述: CAN 5Mbps Sleep 5V 20-Pin HVSON EP T/R
供应商型号: QNE-UJA1169ATK/F/3Z
供应商: NXP直供
标准整包数: 3000
NXP SEMICONDUCTORS 其他接口芯片 UJA1169ATK/F/3Z

UJA1169ATK/F/3Z概述

    # NXP UJA1169A:一款高性能微型高速CAN系统基础芯片

    产品简介


    UJA1169A是恩智浦(NXP)推出的微型高速控制器区域网络(CAN)系统基础芯片(SBC),符合ISO 11898-2:2016和SAE J2284-1到SAE J2284-5标准。该芯片内置高功率CAN收发器,并可提供5V或3.3V 250mA可扩展供应(V1),适用于微控制器和其他负载。它还集成了看门狗和串行外设接口(SPI)。在低电流待机和睡眠模式下,UJA1169A能够通过总线和本地唤醒。在睡眠模式下,微控制器供电被切断。
    UJA1169A共有六个变种,这些变种在电源和唤醒功能上有所不同,支持部分网络和CAN无源通信。

    技术参数


    UJA1169A具备多项技术参数,确保其在各种条件下的可靠性和高效性。以下是其关键性能指标:
    - 电气特性:最高数据传输速率可达5Mbit/s,符合CAN FD标准。电源输入范围为5.5V至28V,具有出色的温度适应性。
    - 电气性能:5V版本时,微控制器供应电压(V1)的输出电压范围为4.9V至5.1V,最大输出电流为250mA。3.3V版本时,输出电压范围为3.234V至3.366V,最大输出电流同样为250mA。
    - 保护机制:具备±8kV静电放电(ESD)保护,支持多种汽车规范标准。此外,芯片还能耐受负电压达±58V。
    - 工作环境:温度范围为-40°C至150°C,确保在极端条件下正常运行。静态特性和动态特性均经过严格测试,以保证不同工作环境下的稳定性。

    产品特点和优势


    主要功能
    - 高速CAN通信:符合ISO 11898-2:2016和SAE J2284-1至J2284-5标准,数据传输速率高达5Mbit/s。
    - 自动化总线偏置:根据ISO 11898-2:2016标准实现自动化总线偏置。
    - 灵活的电源管理:具备低功耗模式、待机模式和深度休眠模式,确保系统在无需高功耗时节省电力。
    - 内置硬件和软件复位功能:具有多个复位源,包括远程唤醒、总线唤醒和局部唤醒,确保系统的稳定性和可靠性。
    独特功能
    - 具备部分网络唤醒功能:允许节点根据专用唤醒帧选择性地进入低功耗模式。
    - CAN无源支持:使设备能够在没有CAN FD消息时保持低功耗状态。
    - 带有看门狗定时器和错误计数器:提供硬件级监控和保护,防止系统死锁。
    - 低压差稳压器:可为微控制器提供稳定的5V或3.3V供电。
    - 支持多种唤醒模式:包括标准唤醒和选择性唤醒。
    竞争优势
    - 符合严格的汽车标准:拥有高ESD保护能力,确保在复杂电磁环境下稳定运行。
    - 高度集成的设计:集成了CAN收发器、电源管理和看门狗等多种功能,简化系统设计和成本。
    - 优化的系统控制和诊断:便于实时监控系统状态并进行故障检测与排除。
    - 出色的热管理和电气性能:采用无铅材料制造,符合环保要求。

    应用案例和使用建议


    UJA1169A广泛应用于汽车电子系统,例如车身控制系统、安全气囊系统和发动机管理系统。在智能交通系统中,可用于车载通信模块;在工业自动化领域,则适合于需要多点控制与监测的场合。
    在具体应用过程中,建议根据实际需求选择合适的变种型号,比如考虑使用内部带有CAN传感器供电(VEXT)的变种以减轻对外部传感器的支持压力。同时,根据具体的工作环境选择合适的工作模式(如待机或休眠模式),以达到节能的目的。

    兼容性和支持


    UJA1169A可以与其他符合ISO 11898-2:2016和SAE J2284标准的CAN设备兼容。同时,该芯片提供了完善的文档和支持服务,包括编程指南、技术手册以及在线技术支持,方便开发者和制造商进行集成与调试。

    常见问题与解决方案


    1. 问题:微控制器供电(V1)电压不稳定。
    解决方案:检查电源线路是否良好连接,并确认输入电压是否符合要求。如果仍然存在问题,尝试调整电源管理设置或更换微控制器。
    2. 问题:设备频繁进入待机模式。
    解决方案:检查是否有误报唤醒事件,可以通过SPI配置更改看门狗参数或调整唤醒阈值来优化。
    3. 问题:通讯质量下降。
    解决方案:首先确认总线接线是否正确及电阻匹配情况。如果依然存在问题,考虑重新配置收发器参数或者升级驱动程序。

    总结和推荐


    UJA1169A以其高可靠性、灵活性和优化的电源管理,在汽车电子系统和其他需要高性能CAN通信的应用中表现卓越。鉴于其优异的技术性能和广泛的适用范围,强烈推荐将其用于对系统稳定性要求较高的项目中。同时,由于其丰富的功能和详细的文档支持,非常适合进行快速开发和集成。

UJA1169ATK/F/3Z参数

参数
通用封装 HVSON-20-EP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

UJA1169ATK/F/3Z厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

UJA1169ATK/F/3Z数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 其他接口芯片 NXP SEMICONDUCTORS UJA1169ATK/F/3Z UJA1169ATK/F/3Z数据手册

UJA1169ATK/F/3Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 2.1042 ¥ 17.8855
15000+ $ 2.0233 ¥ 17.1976
30000+ $ 1.9423 ¥ 16.5097
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 53656.5
